哪里的网上能找到电视机图纸(不用下栽直接看)
哪里的网上能找到电视机图纸(不用下栽直接看) 中国家电维修网上的图纸为什下栽下来看不成... 中国家电维修网上的图纸为什下栽下来看不成 展开 我来答 分享 微信扫一扫 网络繁忙请稍后重试 新浪微博 QQ空间 举报 浏览1944 次 可选中1个或多个下面的关键词，搜索相关资料。
可上家电维修资料网、好家电维修网上去下载资料。
如果家里面有老人，或者是小孩，我们这个时候也可以选择购买电视，因为他们是需要观看电视的。但是我们这个时候也一定要注意保护电视，如果电视机坏了，这个时候我们就可以直接拨打电话，我们一定要找专业的维修工人来帮助我们进行维修。虽然没有图纸，但是我们也没有必要太过担心，因为总有办法可以解决这个问题。
一般情况下，电视机电路板上有两块大的芯片，一片是解码芯片，一片是CPU。CPU是与电视机面板上的按键电路直接相连的那块芯片。看看芯片表面的文字，应该有型号的。杂牌机的多是用M37160+M61xx芯片装机的M37160就是CPU。还可以去找一份杂牌机图纸，看一下。
此图集收录了创维集团近期推出的热门CRT彩色电视机的电路图纸，主要包括D系列（型号如3D3D20等）、P系列（如6P16P60）以及T系列（3T60、6T19）和Y系列（3Y34Y36）机芯。这些电路图详细展示了20个不同型号电视机的内部构造，涵盖了超过100种机型的电路设计。
首先必须要明白各种电子元器件以及它们的作用，各种电阻，电容，电感，二极管，三极管，场效应管，可控硅，变压器，稳压器，光电耦合器等等。必须熟练使用万用表，别看第一步简单，对于初学者，PNP和NPN的三极管很多人半年都还分不清。
创维CRT彩色电视机电路图集内容提要
此图集收录了创维集团近期推出的热门CRT彩色电视机的电路图纸，主要包括D系列（型号如3D3D20等）、P系列（如6P16P60）以及T系列（3T60、6T19）和Y系列（3Y34Y36）机芯。这些电路图详细展示了20个不同型号电视机的内部构造，涵盖了超过100种机型的电路设计。
该图集精心收录了创维集团在1998年至2007年间推出的，且在市场上广受欢迎的彩色电视机的电路原理图。这些电视机涵盖了当时流行的CRT普及型以及背投影彩色电视机类别。图集的核心内容是49个精心挑选的机芯电路图，它们对应着众多型号的电视机，总计可能有数百种之多。
这本专业图书名为《创维CRT彩色电视机电路图集》，它是由深圳创维-RGB电子有限公司精心编撰的。这本书旨在为电视工程师和维修人员提供详尽的电路图解，帮助他们理解和维修创维品牌的CRT彩色电视机。出版社是中国人民邮电出版社，以其权威性和专业性在科技图书领域享有声誉。
(1)电源故障。这应该是一个非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。不论哪种电源，它的结构比CRT显示器的电源简单多了，易损的一般是一些小元件，像保险管、整流桥、300V滤波电容、电源开关管、电源管理IC、整流输出二极管、滤波电容等。
电源电压不够，当然是电源的问题，一般这种情况修电源部分就好了。
电视屏幕亮度的调整：以CRT（显像管）彩电为例：进菜单菜单，把亮度调整为50或60；对比度70-80；色度50，其他的参数不用管；按上述值调好后，如果亮度还较暗，可适当调整加速极电压，顺时针调整加速极电位器，以不出现回扫线为宜；依然无效，必须检修电视机内电路。

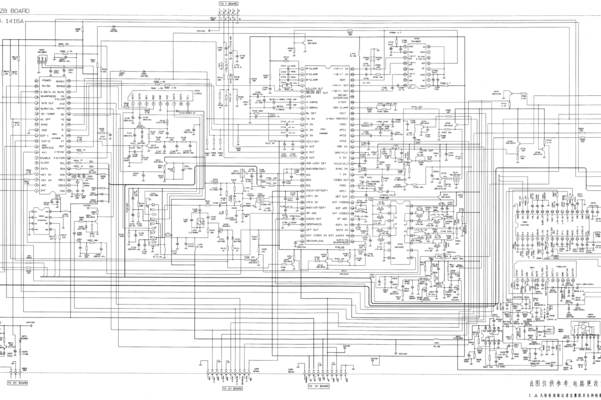

创维电视机29TI9000电路图
这是典型枕校电路损坏引起的，主要检查枕校电路上两只枕校二极管串接的中点处电压，肯定是很低，可能是对地的那只二极管击穿或是7UF/50V的那只无极性电容漏电或枕校管损坏。
进总线修改行幅数据呀！一点也不能改变吗？如果是这样，那是硬件出了故障啦！查帎效电路上电容是否变值，及C30C30C30C306是否变值？我的提示望对你有帮助并请采纳。
刚开机时，屏幕上有高压静电现象吗？如果没有，就是行管没有工作造成的无光栅现象。重点检查行管的供电+B电压是否正常供给到位。如果行供电正常，就再检查一下行推动电路是否正常，高压包是否损坏了。如果也找不到明显的损坏之处，就重点查一下这些电路的焊脚是否存在虚焊处，补焊好即可。
目前能进菜单吗？如果能进，进菜单找到自动搜索项，让电视自动搜索一遍。这时分两种可能：1搜索后一切正常；2频道号不能随搜到的节目递增。后一种可能是因为电视里面的AFT中周频率偏离，需维修。如果用遥控和本机按键都不能进菜单，一般是本机按键漏电或CPU有问题。
首先，要调整创维29TI9000的场幅，可以在电视机的菜单选项中找到“图像设置”或者“显示设置”等相关选项。在这些选项中，一般都会有一个“场幅”或者“画面尺寸”选项。选择这个选项后，你可以看到不同的场幅调节选项，包括正常、全画面、宽屏等。根据自己的喜好，选择合适的场幅选项即可。
创维21TI9000彩电（3T30机芯）故障现象：开机电源指示灯一明一暗，机子不工作。检修经过：320V稳定正常，查D614 +B65V（正常值110V）；D613 100V（正常值180V）；D612 9V（正常值27V）；D611 5V（正常值20V）并且都随电源指示灯明暗变化。
海尔电视机d29fa10-a图纸
海尔D29FA10-A电路图已经发送到你的邮箱，收到后请及时回复。
电路图已上传百度云， 链接在本回复右下角，如图示：手机提问如看不到上传文件 请用电脑登陆下载 海尔电视机D29FA10-A电路原理图 友情提示 ： 看到回复 别忘了采纳处理提问。
进入工厂调试状态的方法是连续按“屏显—图像模式—声音模式—年历”键，按节目+/节目-和音量+/音量-键调整，按菜单键翻页。按声音模式键退出。
显像管电视机电源电路里的光耦与相关元件组成的稳压电路，它是不可以开路的，一旦开路引起各组输出电压升高烧坏电路元件。只有用电源厚膜代换后不接入（开路）没有危害。
求华夏TS2180电视机图纸
华夏TS2180电视机图纸：http：// 高压包本体上有标签，按型号买一只吧。一般家电维修部有售。
针对TS系列的华夏之星电视机，可以尝试按住原装电视遥控器上的音乐键几秒，直到屏幕右上角的锁头消失即可解锁成功。如果需要输入密码，则可以尝试输入童锁的默认密码0000进行解锁。如无法解锁，建议联系电视机的售后服务安排专业人员上门为用户解锁。
) E机童锁：如出现左上角有三个钥匙点，同时按电视机上节目控制键“+、-”大约几秒钟后就可以自动解开； 2) A机童锁：如出现两把锁，中间有三个(*、*、*)，首先按遥控器上静音，然后再按“9”。
按住音乐键几钞直至屏幕右上角一把锁消失。如果没有音乐键，或通过以上操作不能解开，参电视说明书或与售后联系。
原配遥控器上的童锁按钮，再按一下即可解锁。
在电视机图纸上怎么找到场集成块?有规律可循吗?
1、一般在右下角四分之一部分内，先找到偏转线圈就行了，行管集电极直接连接行偏转线圈，而行、场偏转线圈通常画在一起。线圈标注H的是行，V是场。
2、根据基本电路程式可以识读电路方框图(系统、板块或整机)前面谈到整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。
3、亮线是横着的：场部分的毛病，注意看场输出集成块和接插件的焊点有无裂纹，试着补焊一下（多用点松香，防止连焊）。以你目前的条件，只能做到这一步。这种现象场部分的故障原因比较复杂，主IC无激励脉冲、供电、IC本身、阻容元件出现问题都有可能出现这个故障。
4、其方法大致可分为以下几种：感觉法凭借感官直接对故障原因做出判断，通过外观检查，能发现如断线、脱焊、搭线短路、熔丝管断、烧坏元件、机械性损伤、印刷电路上铜箔翘起及断裂等；可以触摸出电池、电阻、晶体管、集成块的温升情况，可参照电路图找出温升异常的原因。
