网线水晶头接法顺序口诀图解？
网线水晶头接法有两种，一种是交叉线，一种是平行直通线，不同接法有不同口诀，具体如下：
1、交叉线的接法是：一头采用568A标准，一头采用568B标准。

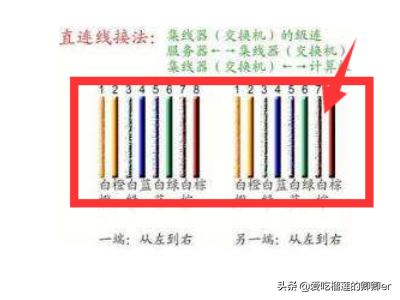

2、平行直通线的接法是：两头同为568A标准或568B标准。

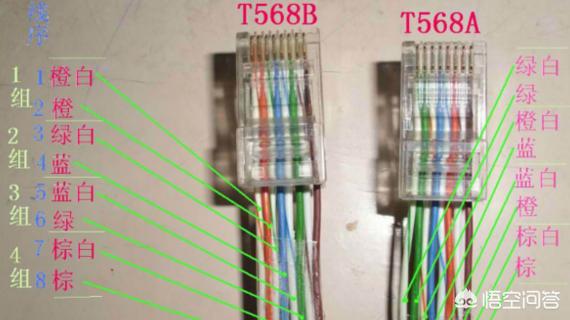

3、568A标准：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
4、568B标准：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。
扩展资料：
注意事项
1、如果连接的双方地位不对等的，则使用平行（直通）线，例如电脑连接到路由器或交换机；如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑。
2、同时都接一样是可以的，因为一般网线用的只有1.2.3.6其他就算没接通一样都是可以用的。
1、首先使用网络钳中的去皮口对网线进行去外皮，长度在2-3厘米。
2、这里一般只需要旋转个250度左右就可以了不需要旋转一圈，太多了容易把内线损坏。
3、完成后用力一拔就可以把外皮去掉了。
4、把拧在一起的4组线把分开，这样就是8条线了。
5、再把线按 橙 白绿 蓝 白蓝 绿 白 棕的顺序理好。
网线水晶头接法详细图解，水晶头安装方法图解？

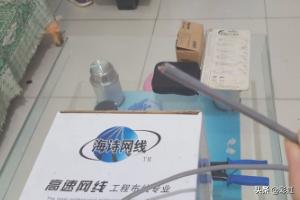

1、网线、网钳子、水晶头准备好。

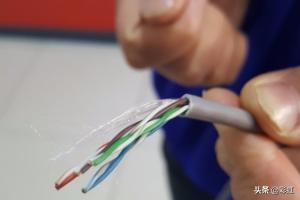

2、网线扒皮。
3、安置顺序，按照橙白色 橙色 绿白色 蓝色 蓝白色 绿色 棕白色 棕色 ，颜色顺序，整平、整齐。
4、进行切齐。

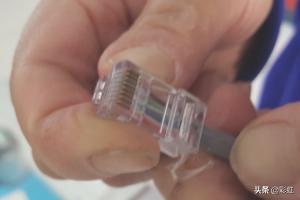

5、安装水晶头，确保各线顶头。

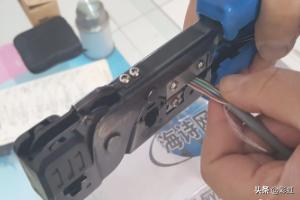

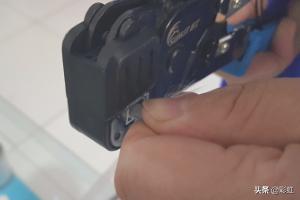

6、网钳子进行最后压紧。

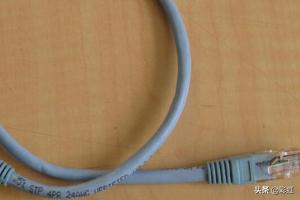

7、压紧后，水晶头安装完成。
8、网线，一般由金属或玻璃制成，它可以用来在网络内传递信息。常用的网络电缆有三种：双绞线、同轴电缆和光纤电缆（光纤）。双绞线是由许多对线组成的数据传输线。它的特点是价格便宜，所以被广泛应用。双绞线是用来和RJ45水晶头相连的，有STP和UTP两种，常用的是UTP 。
9、网线水晶头有两种接法，一种是直连互联法，一种是交叉互联法。 交叉线的做法是：一头采用568A标准，一头采用568B标准。平行（直通）线的做法是：两头同为568A标准或568B标准。
电脑网线水晶头接法图解？
想必很多人都为电脑网线水晶头接法困惑过，其实，每个人都能够用简单的方法完成这项工作。下面就具体的介绍介绍方法吧。

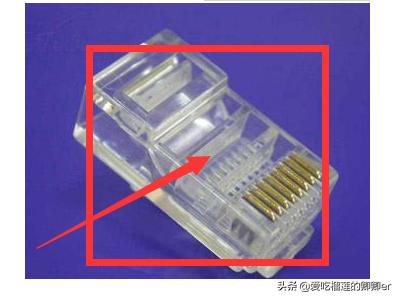

1、准备几个这样的水晶头。

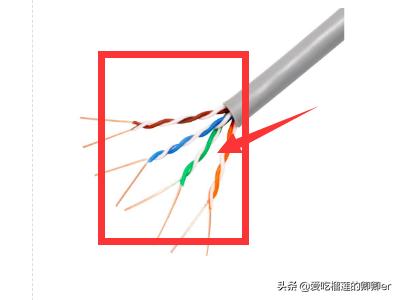

2、脱掉部分胶后，裸露的八根不同颜色的线。

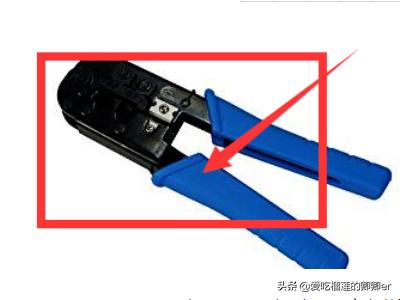

3、准备一把网线钳。

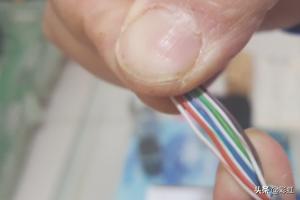

4、将八根小线依次排为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。紧接着再用网线钳剪齐。

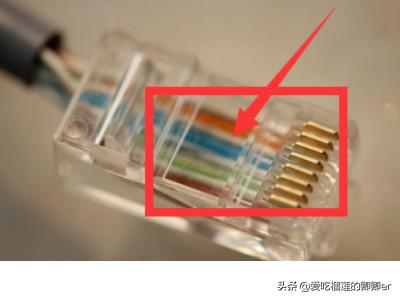

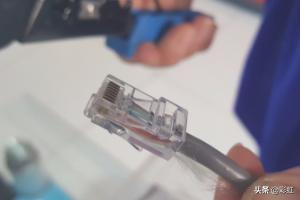

5、最后用力把整齐的8根线插入水晶头对应位置，注意：八根小线必须紧紧的靠在顶端，防止松脱。把连接好的网线水晶头插在设备上，就可以使用了。
墙壁网线插座接法图解,网线插座怎么接线？
墙壁网线插座接法图解,网线插座怎么接线？
网线插座接法怎么接?我们所说的网线插座，正确的叫法应该是网线模块，一般应用在室内的墙壁上作为网线插孔。在我们了解完网线水晶头接法以后，再阅读本文，其实你会发现墙壁网线插座接法也是大同小异，比起水晶头来说更加方便和简单，并且有网线具体的颜色对应不怕你接错线，但是其使用的接线工具可不是网线钳了。
墙壁网线插座接法无非就是把网线和信息模块正确的连接起来，使得网络能通，而现在家庭中大多还是使用的是双绞线(即一般的网线)，双绞线分为T568A和T568B两种线序，信息模块端接入方式分T568A模块和T568B模块两种方式，两种端接方式所对应的接线顺序如下：
T586A模式①白绿②绿③白橙④蓝⑤白蓝⑥橙⑦白棕⑧棕
T586B模式①白橙②橙③白绿④蓝⑤白蓝⑥绿⑦白棕⑧棕
好了介绍这些只是让大家明白这个接线必须遵守的原则，弄懂了这些下面就开始介绍墙壁网线插座接法步骤。
第一步：用剥线工具或压线钳的刀具在离线头10厘米长左右(也可以长一点，方便后面压线)将双绞线的外包皮剥去。露出了四对双绞线。
第二步：开始打线，先不要拆开各线对，在将相应线对预先压入打线柱时才拆开。按照信息模块上所指示的色标选择我们偏好的线序模式(注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查)。
