旋转楼梯施工图该怎么画,室内设计师记住这4点!

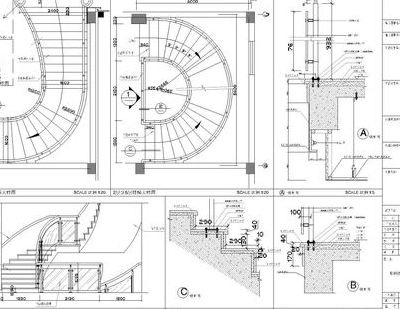

利用投影画法画出立面图、核查，之后把CAD平面图，导入SU或其他建模软件，进行推敲与验证。确认方案可行后，根据“三视图”的原理，进行施工图绘制。

旋转楼梯的制作要先考虑到楼梯高度，从现在整体的设计看，楼梯高度要与空间相符合，最高一级的楼梯与天花板之间的高度要能够预留大约2米以上的空间。如果空间太小的话容易造成压迫感，对自我居家有影响。

坡度：在设计楼梯时，首先应该想到的是楼梯的坡度：为了节省室内空间而设计过于陡峭的楼梯是很危险的，这一点大家一定要记住。尤其是家中有老人和小孩，就更应该尽量将楼梯的坡度放缓，以提高上下楼梯的安全性。

第为避免上下楼梯时产生错觉，小编建议楼梯的第一级台阶与最后一级台阶的高度应该与其他级一致。如需改变，应该控制在4厘米以内，最好以不超过2厘米~3厘米为宜。

绘制一小矩形作梯梁截面，用扫掠命令将内螺旋线作为路径，扫掠为螺旋梯的梯梁（见附图2左侧所示）。

具体做法：一，旋转楼梯具体规图：180度的螺旋形楼梯是一种能真正节省空间的楼梯建造方式，目前大多数建筑设计都采 用这类楼梯。该款式的特点为，造型可以根据旋转角度的不同而变化。优点：盘旋而上的表现力强，占用空间小。

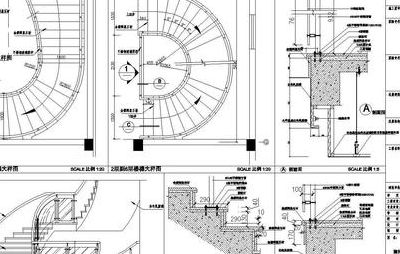

旋转楼梯平面图到底怎么看?几个数据要明确

通常，旋转楼梯的平面设计图上表示出来是楼梯面的宽度和楼梯面的长度以及楼梯的走向，楼梯的高度会在立面图上表示出来，平面图上只会做一个标注。另外，楼梯的平面图一般分为3个部分：底层、中间层和顶层。

在底层平面图 剖切后的45°折断线，应从休息平台的外边缘画起。该楼底层至二层的第一梯段为10级踏步，水平投影应为9格（水平投影的格数=踏步数-1）。图中箭头方向指明了楼梯的上、下的走向。

建筑图纸的平面图中看楼梯跑数是根据平面图图纸楼梯弯折数目判断，如下图图纸中楼梯弯折2次，所以楼梯是3跑。

在底层的平面图内，刨切后的四十五度折断线，一般都要从外边缘开始看。楼梯施工该注意什么一：最重要的便是安全问题这个安全问题包括装上扶手、楼梯不能有太大的坡度、跟楼梯有关的所有物件都不许有突出尖锐的部分等。

把旋转楼梯想象是一个物体，我们在物体中测量需要自己的一个点位置，在三维空间得到三个数据（X轴、Y轴和Z轴）。如果从平面二维能快速变换为三维空间的思维，那就是技术的提升并有着深厚的功底了。

制做设计图一般都是使用cad制作旋转楼梯的设计图，在绘图时一般旋转楼梯的视角设计为二百七十度以上，低于这一视角得话，踏阶一般就会显过小，上下楼梯也就不怎么便捷。

求旋转楼梯详细设计做法

1、二，安装楼梯六步走与物业沟通据介绍，一般的复式和跃层住宅中的楼梯是可以拆除改造的，而单体制和错层式住宅中的楼梯则不能随意拆掉改建。但无论是何种住宅结构，在拆掉原有建筑构件时都应首先与物业部门打好招呼。

2、先进行规划设计，如场地设计，踏步和石材设计等。开始设计三维实体模型。分析旋转楼梯全方位地址，并计算应力与荷载数据。开始准备钢筋模板，将钢筋固定到板里，包含旋转楼梯台阶与下面的柱子。

3、第为避免上下楼梯时产生错觉，楼梯的第一级台阶与最后一级台阶的高度应该与其他级一致。如需改变，应该控制在4厘米以内，最好以不超过2厘米~3厘米为宜。

3米高的旋转楼梯图室内旋转楼梯怎样设计

旋转楼梯比较节省空间，空间较小的话，旋转楼梯的洞口尺寸能开到1300＊1300mm，或1400＊1100mm，目前的旋转楼梯基本上是中柱旋转式楼梯，它的受力点只有一个，即中心受力。

镂空设计的楼梯，使用玻璃、铁件营造出现代感，和传统实心楼梯的笨重视觉感不同，楼梯下方空间可以随意布局，或做简单的装饰。图三：上图是创意楼梯设计效果图。

米高的旋转楼梯图尺寸 旋转楼梯比较节省空间，空间较小的话，旋转楼梯的洞口尺寸能开到1300＊1300mm，或1400＊1100mm，目前的旋转楼梯基本上是中 柱 旋转式楼梯，它的受力点只有一个，即中心受力。

把飘窗位置设计成舒适的座椅，按上柔软坐垫和靠垫，而两端设计成展示架与收纳柜，吝啬小空间就这么被大大利用。

确定旋转楼梯的材料 旋转楼梯的材料也有很多种，常见的材料有木材、金属、玻璃等。根据个人喜好和房间的风格选择不同的材料。设计旋转楼梯的结构 旋转楼梯的结构设计也非常重要，需要考虑到楼梯的稳定性和安全性。
