音调控制电路（音调控制电路设计框图）

无源音调电路原理

这是个无源的音调电路，前面的可调电阻与2200p电容并联，是一个预加重电路，后面的实际上是一个高音衰减电路。

它通常由一组电路组件组成，如振荡器、滤波器、增益控制器等。其中振荡器负责产生音调，滤波器负责控制音色，增益控制器负责控制音量。发声电路可以使用各种不同的技术实现，如电子管、晶体管、集成电路等。

在音调电路中，负反馈通过将一部分音频信号从输出端返回到输入端来减小失真。这部分返回的信号称为反馈信号。反馈信号被混合到原始信号中，使得信号能够进行多次放大，并且能够在放大后减少失真。这样，音质就会变得更加纯净。

音调控制电路的设计_5532高低音音调电路图

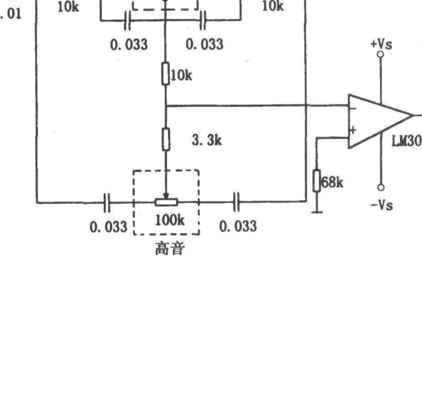

反馈式音调控制等效电路 低音控制等效电路 高音控制等效电路 将图11电路进行仿真得到表11仿真数据。图14（a）、（b）、（c）分别用示波器仿真了电位器调节在不同的位置时的输出波形。

R10 Re9 Re10可以使低音成分的到提升。加大 R5 Re5可以降低高音成分，变相的提升低音。

比较高档的音响设备中多采用多频段频率均衡方式，以达到更细致地校正频响的效果。高低音调节的音调电路，根据其在整机电路中的位置，可分为衰减式、负反馈式以及衰减负反馈混合式音调控制电路三种。

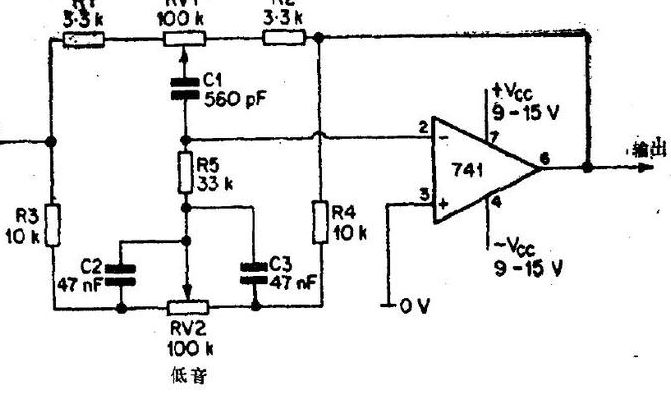

因为是用大环路负反馈来控制增益的，所以其动态都不太理想，不建议在高端功放上使用。图片就是5532音调电路，箭头所指的就是反馈电阻，不建议将其减小。

如果把这个22uF电容换成100uF的，在音质方面的表现是低频下限得到进一步的下潜。但开机时电路稳定时间增长，也就是开机时电流冲击声增大，如果后级输出具有开机延时保护电路就不必在意这个问题。

电位器怎样选择?

如果电路需要精密地调节，而且消耗的功率较大。应选用线绕电位器。线绕电位器由于分布参数较大，只适用于低频电路，所以在高频电路中不宜选用线绕电位器。另外，线绕电位器的噪声小，对要求噪声低的电路可选用这类电位器。

可见对数式电位器的阻值变化规律比较符合人耳听觉的特点，因此在收音机、电视机等音量控制电路中，应选用对数式电位器。

需要根据电路的要求来选择电位器，比如电位器的一些电阻材料，规格，结构类型和调节的方式来选用。

尺寸：要根据收音机电路板上电位器的安装位置和空间来选择电位器的尺寸。质量：要选择质量可靠、耐用的电位器。

数字电位器选型：选择数字电位器应考虑的方面很多，电位器的个数，滑片的数目即有多少级，电阻的阻值，有没有缓冲触头，能否记忆掉电时的位置，封装等。

电位器的大小一般是根据电路的需要来选择的。在选择电位器时，需要考虑到电路的电流、电压等参数，以及电位器的额定功率和阻值范围等因素。
