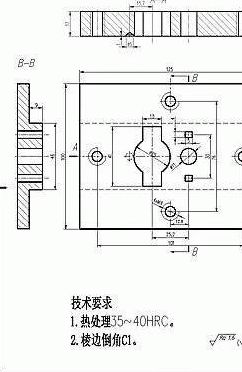

零件图有没有虚线?
有虚线。
画零件图纸的时候,我国主要是三视图法,有些部位看过去,是看不到的,这个时候,为了表达清楚,或者是让看图的人能好理解,就把看不到的线条画成虚线,有的为了表达清楚,还把一些位置画成剖面图,这样就能更清楚的表达出来,让人一目了然。
工程零件图纸怎么看的?

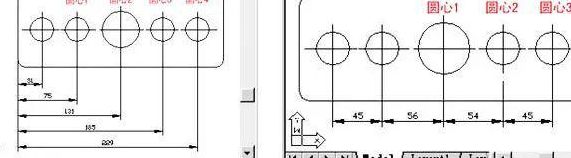

要正确理解工程零件图纸,首先需要熟悉图纸上的各种符号和标记。图纸上通常包含了零件的尺寸、形状、材料、加工要求等信息。通过仔细观察图纸上的线条、箭头、文字等,可以了解零件的外形和尺寸。
同时,需要注意图纸上的标注和尺寸标识,以确定零件的具体尺寸要求。
此外,还需要注意图纸上的加工标记和表面处理要求,以确保零件能够满足设计要求。总之,通过仔细观察和理解图纸上的各种信息,可以准确地理解工程零件图纸。
装配图和零件图的区别?
机械制图中,零件图与装配图的区别在于:
1、表达内容不同,装配图是表达机器或部件的工作原理、运动方式、零件间的连接及其装配关系的图样。而零件图是表达单个零件形状、大小和特征的图样。
2、用途不同,装配图主要用于机器或部件的装配、调试、安装、维修等场合,是生产中的一种重要的技术文件。零件图是在制造和检验机器零件时所用的图样,又称零件工作图。在生产过程中,根据零件图样进行单一零件的生产准备、加工制造及检验,零件图是指导零件生产的重要技术文件。
3、绘制方法和顺序不同,绘制装配图的步骤和绘制零件图不同的地方主要在于:绘制装配图时要从整个装配体的结构特点、工作原理出发,确定恰当的表达方案,进而画出装配图。在机器或部件的设计过程中,一般是先设计画出装配图,然后再根据装配图进行零件设计,画出零件图。
而在机器或部件的制造过程中,则应先根据零件图进行零件加工和检验,再按照依据装配图所制定的装配工艺规程将零件装配成机器或部件。
扩展资料:
机械制图应采用A类标准图纸:A类主要有:A0(1189mm×841mm)、A1(841mm×594mm) 、A2(594mm×420mm)、A3(420mm×297mm)、A4 (297mm×210mm)、A5 (210mm×148mm)等11种规格。
但必要时也允许选用所规定的加长幅面的B类和C类,加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
绘制装配图,一般有以下规定:
1、装配图中所有的零、部件都必须编写序号。
装配图顾名思义就是有两个及其两个以上的零件装配在一起的图纸。装配图的技术要求里面会要求零件之间的位置度关系。以及装配后的运动关系。装配图也要比一般的零件图要简单些。零件图只有一个零件组成。零件图里有零件的材质要求。
tekla钢结构建模后如何生成零件图纸?
要生成Tekla钢结构建模的零件图纸,可以按照以下步骤进行操作:
1. 打开Tekla软件,并加载钢结构模型。
2. 在左侧的“Project Organizer”面板中,展开“Models”文件夹,找到要生成图纸的钢结构模型。
3. 右键单击钢结构模型,并选择“Properties”选项,进入模型的属性设置。
4. 在属性设置中,选择“General”选项卡,并确保“Allow automatic drawing creation”选项已启用。这将允许Tekla自动生成图纸。
5. 在左侧的“Project Organizer”面板中,展开“Drawings”文件夹,并右键单击“General Arrangement Drawings”或“Single-Part Drawings”文件夹,选择“New Drawing”选项,创建一个新的图纸。
6. 在弹出的“Create Drawing”对话框中,选择要生成图纸的相关设置,如图纸类型、标准等,并点击“Create”按钮。
7. Tekla将自动生成一个新的图纸,并将其添加到“Drawings”文件夹中。
8. 在生成的图纸中,可以进行需要的调整和编辑,如修改视图、添加标注、调整比例等。
9. 最后,将图纸导出为所需的格式,如PDF、DWG等。
通过以上步骤,您可以使用Tekla钢结构建模软件生成零件图纸。请注意,在进行这些步骤之前,您需要对Tekla软件及其相关功能有一定的了解和熟悉。
