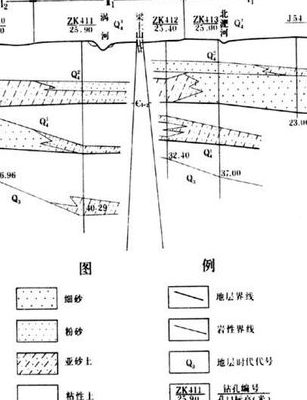

地质剖面图如何画？
地质剖面图的绘制一般需要以下步骤：
首先，根据地质调查数据和地质图，选择合适的剖面线路，并在图纸上标明起点和终点。
然后，根据剖面线路，在图纸上绘制一条水平基线，表示地面或海平面。
接下来，根据剖面线路上的地质信息，如地层、构造等，按照比例尺进行垂直方向的绘制。通过使用符号、线型和颜色等标识不同地层或构造，清晰地表达地质信息。
最后，添加标题、比例尺和必要的注释，使剖面图更加完整和易于理解。绘制地质剖面图需要准确的数据和绘图技巧，以便更好地展示地质特征和构造情况。
地质剖面图绘制方法？
剖面线要通过区内所有地层，也就是说，在剖面线最短的情况下，通过的地层越全越好。剖面线应尽可能垂直于岩层走向。
有时一条剖面不能包括所有地层，这时可分几个剖面进行测量，然后综合成一个连续剖面。所测每一时代地层最好要有顶面和底面，选择发育好、厚度最大的地段。
建筑剖面图该如何画？
建筑剖面图的画法可以用CAD等软件，或电脑程序来生成。 如果手工画，已经有建筑的平面图，在平面图上选择剖面图位置、视线方向，然后需要一点空间感，把剖面图位置线当成一把大刀，向建筑砍下去，刀砍到的地方画黑粗线，看见得部分（没砍到的部分）画细线，水平方向、垂直方向尺寸要准确，就可以了。 表示建筑物垂直方向房屋各部分组成关系的图纸称为建筑剖面图。剖面设计图主要应表示出建筑各部分的高度、层数、建筑空间的组合利用，以及建筑剖面中的结构、构造关系、层次、做法等。剖面图的剖视位置应选在层高不同、层数不同、内外部空间比较复杂、最有代表性的部分，主要包括以下内容：
1．墙、柱、轴线、轴线编号。
2．室外地面、底层地（楼）面、地坑、地沟、机座、各层楼板、吊顶、屋架、屋顶、出屋面烟囱、天窗、挡风板、消防梯、檐口、女儿墙、门、窗、吊车、吊车梁、走道板、梁、铁轨、楼梯、台阶、坡道、散水、平台、阳台、雨篷、洞口、墙裙、雨水管及其它装修等可见的内容。
3．高度尺寸。外部尺寸：门、窗、洞口高度、总高度；内部尺寸：地坑深度、隔断、洞口、平台、吊顶等。
4．标高。底层地面标高（±0．000），以上各层楼面、楼梯、平台标高、屋面板、屋面檐口、女儿墙顶、烟囱顶标高，高出屋面的水箱间、楼梯间、机房顶部标高，室外地面标高，底层以下的地下各层标高。
地质剖面图如何画？
1 画地质剖面图需要掌握一定的地质知识和图形表达能力，不是一件简单的事情。
2 首先需要收集该区域的地质资料，包括地质地图、地质资料、钻孔资料等。
然后按照剖面方向选择一条合适的线路进行记录，画出该区域横截面的地形图。
3 接着在地形图上画出剖面线，在剖面线上标注出剖面上的各种岩层、矿床等，同时记得标注比例尺。
4 最后利用计算机绘图软件或手绘的方式，将标注的剖面地质信息转化为直观、清晰的图形。
1 首先需要准备好地质剖面图的数据和资料，包括岩层时代、地层厚度、深度等信息。
2 掌握绘制地质剖面图的基本步骤和方法，包括确定基准线、绘制坐标轴、标注各种数据和符号等。
3 根据具体情况进行内容延伸，例如添加注释、标注地质构造等。
同时需要注意图形的美观度和可读性。
