电脑主板接线图解

1、主板电源线接法图解如下:操作环境:机箱、磁盘主板、接线等等。

电脑主板图解(老式电脑主板图解)

2、机箱连接主板的跳线一般主要有USB 0、USB 0、前置音频接口(HD_AUDIO)以及POWER SW、RESET SW、POWER LED、HDD LED四个主板跳线。

3、主板大多采用的2排13针的插针方式:接线的示意图如下:这里要注意的是有些机箱的PLED是3Pin线的插头,但是实际上上面只有两根线,这里就需要连接到3Pin的PLED插针上,如上图的虚线部分,就是专门连接3Pin的PLED插头的。

4、电脑电源线接头接线图解如下:工具/原料:联想电脑天逸510S、Windows航嘉MVP P850电源、联想 ThinkPad X1 Carbon、Windows10。电源供入是指用电源线从主机电源直连接到主板,为主板上的设备供电。这里主要用到两种。

5、白线橙线:这可能是复位按钮的线。通常情况下,橙线(正极)连接到主板上的 “Reset SW+” 或 “RST SW+” 插针,白线(负极)连接到 “Reset SW-” 或 “RST SW-” 插针。红线白线:这可能是电源按钮的线。

6、②RESET接头连着机箱的RESET键,它要接到主板上RESET插针上。

电脑主板图解(老式电脑主板图解)

电脑主板跳线接法图解小白装机一看就会

1、机箱连接主板的跳线一般主要有USB0、USB0、前置音频接口(HD_AUDIO)以及POWERSW、RESETSW、POWERLED、HDDLED四个主板跳线。

2、主板跳线图解 其实,你也可以打开你的手机拍照功能,然后打开闪光灯,对准主板的跳线借口拍下来,然后在手机上放大查看。

3、主板跳线接法图解:开关跳线接法是装机最难的地方,就以以下的跳线9针插针为例,这是最常见的插针,当然也有些主板有些不同,需要根据主板标识来进行依个插入。注:跳线下面有标识,左边+(正极),右边-(负极)。

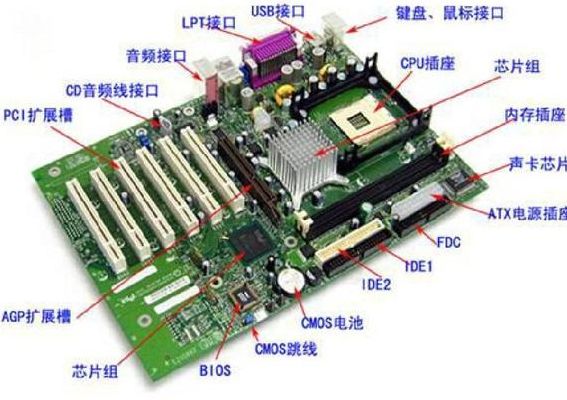

电脑主板各部件详细图解

CPU插槽:用于安装CPU,是主板上最重要的部分之一。内存插槽:用于安装内存条,内存条是电脑中的一个重要组成部分。扩展插槽:用于安装其他硬件设备,如显卡、声卡、网卡等。

电脑主板即计算机主板,又叫主机板,它安装在机箱内,是计算机最基本的也是最重要的部件之一。

一般有BIOS芯片、I/O控制芯片、键盘和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。主板上最重要的构成组件为芯片组(Chipset)。

主板图解 一块主板主要由线路板和它上面的各种元器件组成 线路板 PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的,内部采用铜箔走线。

CPU插座,是主板最重要的组成部分。内存插槽,用来安装内存条,DDR内存条需要二根才能打开双通道。总线扩展槽:PCI-E是点对点的串行连接,每个设备都有自己专用的连接,不需要向总线申请带宽,主要用于显卡。
