电磁炉的电路图（电磁炉的电路图怎么画）

美的电磁炉电路图

1、美的电路图型号：TM-S1-01A型电路原理图：TM-S1-01D型电路原理图：ST2118型电路原理图：备注：以上三种电路图来源的互联网。 希望对您有所帮助。

2、电源模块：接收外部电源输入，将交流电转化为直流电，并进行滤波处理，保证电路稳定运行。控制模块：控制电磁炉的开关、温度、功率等参数，使电磁炉能够按照用户的需求进行烹饪。

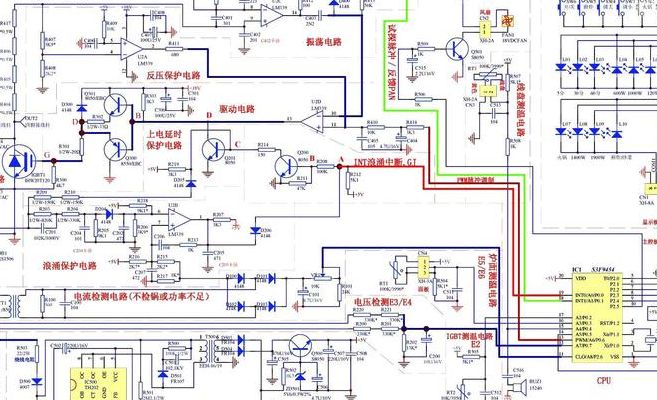

3、美的电磁炉电路图如下：电路原理图：使用电磁炉请单独使用15A以上的插座，必须保证电源线路可靠接地。切勿用万用插座和其他电器同时使用。请勿将电磁炉放置在瓦斯炉、煤气炉等高温环境中使用。

4、美的电磁炉电路图工作原理 电磁炉利用物理上的电磁感应原理，利用电流由线圈传递产生磁场，将电能转化为热能进行工作。

电磁炉电路图及使用配件介绍

电子线路部分包括： 功率板、主机板、灯板（操控显示板）、线圈盘及热敏支架、风扇马达等。

电源模块：接收外部电源输入，将交流电转化为直流电，并进行滤波处理，保证电路稳定运行。控制模块：控制电磁炉的开关、温度、功率等参数，使电磁炉能够按照用户的需求进行烹饪。

电磁炉结构性包装部分组成：电源线、陶瓷板、电控板、热敏电阻等。

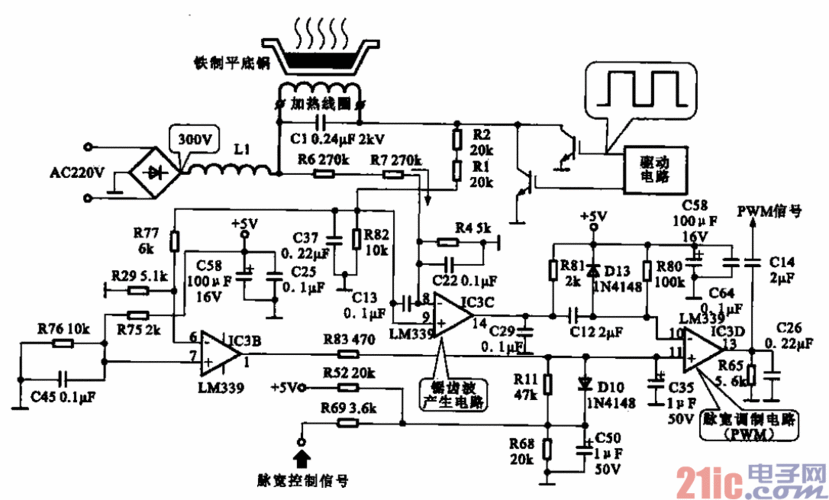

LC振荡逆变电路LC振荡逆变电路是电磁炉的工作电路。通过IGBT的通断，电流在线圈和高频电容之间振荡，在铁锅底部形成涡流加热。主要元件有功率晶体管、励磁线圈、高频电容等。

微波炉面板薄膜开关

1、微波炉按键全失灵估计是薄膜开关板老化了，若是四年机以上的建议你更换薄膜开关板。

2、高压电容器放电在仃止工作并断电后，炉内高压电路中的电容器还会有一定的高压电，可用导线对其放电或放置一段时间，让其自然放电后再进行操作。自行修理微波炉的薄膜开关坏了，可以自己修理。

3、若买不到薄膜开关板，也可以改成微动开关，电路要根据旧的薄膜开关板来布线，面板通过打眼、安装微动开关、硅胶固定和布线、接线就可以了。

4、薄膜开关面板广泛用于智能化医疗仪器，电子丈量仪器，数控机床，计算机控制，复印机，邮电通讯，微波炉，电冰箱，洗衣机，电风扇，电子游戏机等各种家用电器和各种工业商品。

5、如果微波炉薄膜上的按键无法正常响应或出现失灵情况，可能是薄膜开关出现故障。首先，确认微波炉的电源已经断开，以确保安全。然后，打开微波炉控制面板的背面，找到薄膜开关。检查开关是否松动或损坏，如果有需要更换新的开关。

6、薄膜开关介绍薄膜开关薄膜开关又称轻触式键盘，采用平面多层组合而成的整体密封结构，是将按键开关、面板、标记。
