漏电保护器接线图（双p漏电保护器接线图）

施耐德漏电保护器怎么接线的?

A1接零线进线，A2接火线进线。B4接火线出线，B3接零线出线。B1及B2不用接。接线要求如下：标有电源侧和负荷侧的漏电保护器不得接反。

施耐德漏电保护器种类比较多，基本接法是上面进电源线，下面出线到负载电路，三相四线的认准n（零线）标记，进线出线要对应。

无论什么漏电断路器，如果有标识则按顺序接线，开关上进下出有字母的按字母接没有字母火线零线随便接，L表示火线，N表示零线，没标就是默认左火右零。比如第一个是n 那出线第一个就是n。反之亦然。

施耐德漏电保护开关接线方法，上口接线孔进火线，蓝色线尾巴接零线，下口两个孔出零火线就可以。注意标有电源侧和负荷侧的漏电保护器不得接反。

施耐德40a单匹漏电开关接法：参考下面这个图：漏电保护器接线如图：上端是电源端，接电源。下端是负荷侧，接负载。接线注意：对于1p+N漏电断路器 N极没有过载保护特性即没流脱扣功能。

漏电开关接线图

1、漏电保护器接线方法：根据不同的电气设备的供电方式选用不同的漏电保护器。单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。

2、具体的连接方法也要看漏保的型号，如果是单级的，电源在上，负载在下。要注意接线前先要切断电源，并且保证此类漏保的火线和零线不要接错，因为它不具有过载保护功能，即使开关没有打开，火线还是带电的。

3、漏电保护器接线如图：上端是电源端，接电源。下端是负荷侧，接负载。接线注意：对于1p+N漏电断路器，N极没有过载保护特性即没流脱扣功能。如果电源侧接反，当关掉开关后，火线仍然带电，因为1P+N只断开火线，不断开零线。

漏电保护器单开怎么接线图解

漏电保护器接线方法：根据不同的电气设备的供电方式选用不同的漏电保护器。单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。

凡是开关接线，开关本身有标注是接什么线的，就按照它标注的接入就可以。漏电保护器接线如图：电源线从上端接入，2p的零火线可以随便接的，不分左右。那个什么左零右火只针对插座和某些人习惯而言。

接下来，我们来看一下漏电保护器单开的接线图解。首先，我们需要将漏电保护器的输入端与电源的L、N两个线路相连，通常L线路是接入断路器的，N线路则直接接入漏电保护器。

漏电保护器接线如图：上端是电源端，接电源。下端是负荷侧，接负载。接线注意：对于1p+N漏电断路器，N极没有过载保护特性即没流脱扣功能。如果电源侧接反，当关掉开关后，火线仍然带电，因为1P+N只断开火线，不断开零线。

漏电开关怎么接线图?

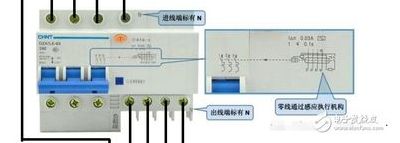

2、三相四线漏电保护器入端必须接零线N。某常用品牌380V三相四线空开（断路器）漏电保护器3P+N实物图如下图所示。由图中可知，零线N必须接入开关内，并与3根火线一起通过电流互感器一次线圈。

3、凡是开关接线，开关本身有标注是接什么线的，就按照它标注的接入就可以。漏电保护器接线如图：电源线从上端接入，2p的零火线可以随便接的，不分左右。那个什么左零右火只针对插座和某些人习惯而言。

4、漏电保护器接线如图：上端是电源端，接电源。下端是负荷侧，接负载。接线注意：对于1p+N漏电断路器，N极没有过载保护特性即没流脱扣功能。如果电源侧接反，当关掉开关后，火线仍然带电，因为1P+N只断开火线，不断开零线。

5、施耐德漏电保护器接线图如下：漏电保护器接线要求如下：标有电源侧和负荷侧的漏电保护器不得接反。如果接反，会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电，以致长时间通电而烧毁。

漏电保护器接线怎么接

1、P漏电保护器，先接N端和零线，再接另一端火线。对于2P漏电保护器，将进出线对应连接。3P漏电保护器，接线时先将N端接零线，再将其他端口分别接A、B、C。

2、将上下两端的电线剥离5毫米左右，内部的铜芯线裸露出来，接下来再对应到各自的接线柱，螺丝拧紧就可以了。将零线接入漏电保护开关的N级接口，然后将火线接入漏电保护开关的L级接口，需注意的是三根火线必须一并通过电流互感器。

3、首先需要接三根火线，进线端和出线端需要对应三根不同的火线。而且左面三个接线端子需要接入火线，另外一个接线柱需要接入零线上面，都有L和N的标注。
