星三角启动电路图（带时间继电器的星三角启动电路图）

星三角降压启动的电路图及详解

1、凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。（2）典型线路介绍定子绕组接成Y—△降压起动的自动控制线路如图4所示。

2、星三角启动电路图：星三角降压启动，通过改变电机绕组的接法，达到降压启动的目的。启动时，由主接触器将电源给电机绕组的三个首端，由星点接触器将电机绕组的三个尾端闭合。

3、三个接触器作用：一个为主电路接通电源，一个为Y型启动，一个为△启动。时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。热继电器作用：提供过载保护。熔断器作用：为电动机提供短路保护。

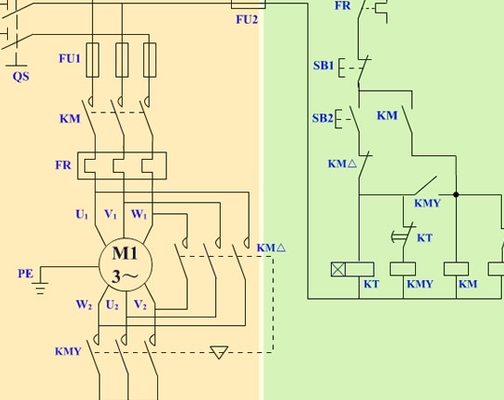

4、星三角降压启动电路图，左边为主电路也成为一次回路；右边为控制回路又称为二次回路。当我们合上总电源开关QS，接触器KMKMKM3线圈没有通电，所以主触点和辅助触点都没有闭合，电机没有通电不运转。

5、如右图所示是用按钮和接触器控制的星三角降压启动的控制电路。该线路使用了三个接触器、一个热继电器和三个按钮。

6、等待下次起动。 接触器R，S各有一个常闭触点与R，S互相牵制，是防止接触器主触点粘连，而引起短路事故而设的互锁电路。

求一份星三角启动电路图,附上讲解。。。谢谢啦。。。

1、星三角启动原理图2：星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z（以下以额定电压380V的电机为例）。

2、如右图所示是用按钮和接触器控制的星三角降压启动的控制电路。该线路使用了三个接触器、一个热继电器和三个按钮。

3、星三角启动电路图：星三角降压启动，通过改变电机绕组的接法，达到降压启动的目的。启动时，由主接触器将电源给电机绕组的三个首端，由星点接触器将电机绕组的三个尾端闭合。

4、如图所示：启动时用控制回路巧妙地将电机主回路6根线这样接。

求星三角启动电路图和详细原理讲解,谢谢。

星三角启动电路图：星三角降压启动，通过改变电机绕组的接法，达到降压启动的目的。启动时，由主接触器将电源给电机绕组的三个首端，由星点接触器将电机绕组的三个尾端闭合。

接触器R，S各有一个常闭触点与R，S互相牵制，是防止接触器主触点粘连，而引起短路事故而设的互锁电路。

千瓦电机星三角启动接线图如下图所示：原理 星三角降压启动电路图，左边为主电路也成为一次回路；右边为控制回路又称为二次回路。

带中间继电器的星三角启动电路图?

1、如图，供参考。带中间继电器KA，及手自动控制切换开关SA。

2、星三角降压启动电路图，左边为主电路也成为一次回路；右边为控制回路又称为二次回路。当我们合上总电源开关QS，接触器KMKMKM3线圈没有通电，所以主触点和辅助触点都没有闭合，电机没有通电不运转。

3、星三角启动电路，由三只交流接触器和时间继电器组成。启动次数每小时不得成功、超过30次。电动机确定过程中，可通过时间继电器自动将所启动的电动机定子三相绕组由星形连接转换为三角连接，切断时间可在4--16s时间范围内调整。

4、星三角启动电路图：Y—△降压起动控制 按下起动按钮SF，时间继电器KT和接触器KM2同时通 电吸合，KM2的常开主触点闭合，把定子绕组连接成星形，其 常开辅助触点闭合，接通接触器KM1。

5、我国三相异步电动机功率4KW及以上时，均采用三角形接法，以利广泛采用星三角降压起动。星三角降压起动设备简单，成本较低，但起动转矩较小，所以只适用于空载或轻载起动的电动机。
