模拟量换算公式（模拟量公式计算）

三菱plc模拟量计算公式

1、三菱plc模拟量计算公式：一般对于正负10量程，超过0点，用计算得到的数减去10，就是对应的正行程。低于0点，用10减去你换算出的数，就是对应的负行程。

2、实际上使用模拟模块的过程中什么样的信号对于数据处理而言没有决定意义。因为不管电流还是电压最后都变成数字量了。2ad的应该是0-4000的。那么你在plc里得到一个数字值x。你的计算公式应是这样：l=l1+(l2-l1)*x/4000。

3、Pmax-Pmin)/(MAX-MIN)}*D0+4（mA）；当前压力=={(Pmax-Pmin)/(MAX-MIN)}*D0-100（kpa）。这里Pmax=200kpa，Pmin=-100kpa；MAX、MIN根据你具体使用的模拟量通道定义范围，并不一定就是通道的分辨率决定的。

4、题主是否想询问“plc中模拟量中对应百分数公式怎么计算”plc中模拟量中对应百分数计算从0-10V电压信号，4-20mA电流信号。

5、其实很简单就是一个Y（实际值）=A*X（数字量）+B的公式而已。

模拟量转换方法、换算(AD转换):如何将PLC对读取后的模拟量转换成实际压...

1、因为实际值0~ 200kpa和数字量0~4000一一对应，就符合公式Y=A*X+B，往里带数据，0=A*0+B，200=A*4000+B，小学的二元一次方程组，一解就得出A=1/20，B=0了。

2、AD=（V/VCC）*2^n=（NTC/（NTC+R））*2^n。在AD转换值和实际电压的关系中，ad值和电压的换算公式是AD=（V/VCC）*2^n=（NTC/（NTC+R））*2^n。ad值就是把模拟量（如电流、电压）转换成数字量后的值。

3、一般应该是由模拟量输入模块当中的A/D转换电路完成的，转换以后的数字量暂存在寄存器中等待CPU读取，若转换之后未被CPU读取，数据将在下次AD转换后被刷新。

写出模拟量转换成工程量的换算公式!

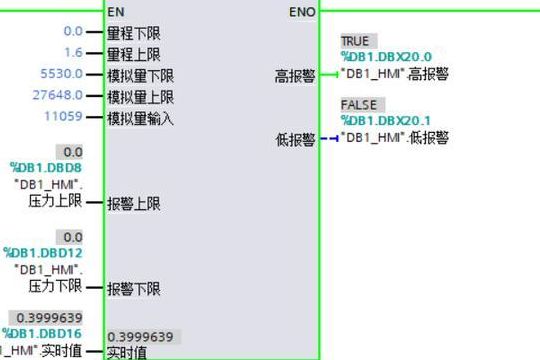

1、工控小羽模拟量输出转换公式：模拟量输出AQW=(工程设定值-工程最小值)*(27648-0)/(工程最大值-工程最小值)+0。

2、举例如下：一个压力变送器量程10MPa。现场压力为5MPa。套用你的公式【(Osh-Osl)*(Iv-Isl)/(Ish-Isl)】+Osl=【(20-4)*(5-0)/(10-0)】+4=12mA。也就是模拟量值为12mA。返过来也可以通过模拟量计算工程量。

3、*4095=2045，由于数字量必须是整数，要将2045四舍五入取整得到2048。同理，当模拟量输入20mA时，对应的数字量就是40951。该公式适用于三菱PLC的模拟量输入模块，可以通过该公式将模拟量转换为数字量进行处理和控制。

4、设模拟量为I，实际温度为T，则：T = (I-4) / (20-4) * [80 - (-20) ] + (-20)模拟量是指变量在一定范围连续变化的量；也就是在一定范围（定义域）内可以取任意值（在值域内）。

5、三菱plc模拟量计算公式：一般对于正负10量程，超过0点，用计算得到的数减去10，就是对应的正行程。低于0点，用10减去你换算出的数，就是对应的负行程。

PLC中知道电流和对应的量程,要怎么进行模拟量和数字量的转化

1、在模块端10v模拟量对应4000数字量，按照此关系进行转换。

2、转换方法：1。确定一个标准信号（4-20或0-10V）。2。选择一个模拟量输入模块，按模块上的接线方式把线接好，并选择是电流输入还是电压输入。3。

3、读取模拟量：MOVW AIW0，VW0 此时VW0中保存的就是模拟量转换为数字量的值，其值取决于你的信号类型，比如正负10V，那么其对应的就是-32000~32000之间，0到10V，那么其对应的就是0~32000之间。

数字转换模拟量怎样计算?

D/A 转换的输出电压 Vo ＝ 数字量 D × VREF / 2^n。（式中应该有个负号，但是 VREF 一般取负值，所以 Vo 是正的。）其中的“D”的范围是：0 ~ 2^n－1。当 n = 8，其最大值是：2^8－1 = 255。

Osl：换算结果的低限 ；Ish：换算对象的高限 ；Isl：换算对象的低限 模拟量比例换算 因为A/D（模/数）、D/A（数/模）转换之间的对应关系，S7-200 SMART CPU内部用数值表示外部的模拟量信号，两者之间有一定的数学关系。

我们现场用的模拟量仪表，是将压力、液位、温度等信号转化为 1-5V，4-20mA（也有别的信号的，如0-10V，0-5V等）然后交给PLC进行处理的。PLC是不知道具体电压或者电流信号的大小的。
