檩条设计（檩条设计计算书）

STS程序对冷弯薄壁檩条的设计选择

檩条宜优先采用实腹式构件，也可采用空腹式构件；跨度大于9M时宜采用格构式构件，并应验算受压翼缘的稳定性。2 实腹式檩条宜采用卷边槽形和斜卷边之形冷弯薄壁型钢，也可采用直卷边的Z形冷弯薄壁型钢。

BHP、奥多、Stramit公司的檩条设计手册中选用c250×4，按l =8m查得：单跨q=07KN/m，双跨q=09 KN/m门式刚架规程计算结果：q=18KN/m；澳大利亚规范计算结果：q=21 KN/m；薄壁型钢规范计算结果较为保守。

檩条的形式：檩条宜优先采用实腹式构件，也可采用空腹式或格构式构件。檩条一般为单跨简支构件，实腹式檩条也可是连续构件。

结构分析和构件验算时程序自动进行结构内力分析和组合，进行构件的强度、稳定性验算。

1、屋面檩条的规格和布置原则如下：屋面檀条的规格为：屋面的檩条一定要做好防腐的处理，可以选用方管的钢（60403mm）、C型钢（10050203mm）或者是防腐木方（6040mm）。

2、屋面檩条必须做防腐处理，可选用方管钢(60403mm)、c型钢(10050203mm)或防腐木方(6040mm)。如果铺盖达到880mm宽的树脂瓦，檩条间距要达到660mm；如果铺设宽度为1050mm的树脂瓦，檩条的最佳间距为750mm，排列顺序为自下而上。

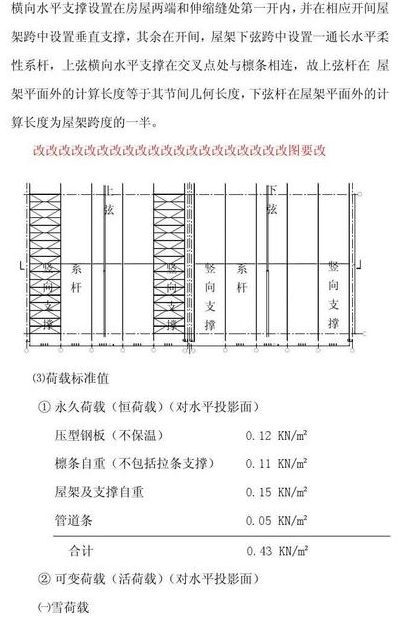

3、檩条跨度为4~6米时，至少布置一道拉条，跨度大于6米时，应布置2道拉条当檩条间距较密时，斜拉条角度较小，不能保证张紧作用，可改斜拉条为桁架当屋面有天窗时，应在天窗两侧檩条间设置撑杆和斜拉条。

檩条的设计首先应考虑天窗、通风屋脊、采光带、屋面材料、及檩条供货规格的影响，以确定檩条间距，并根据主刚架的间距确定檩条的跨度。确定最优的檩条跨度和间距是一个复杂的问题。随着跨度的增大，主刚架及檩条的用量势必加大。

(2)桁架式檩条的上弦杆截面宜垂直于屋架上弦杆，腹杆平面宜垂直于水平面。在屋脊处，实腹式檩条应采用双檩方案，桁架式檩条采用单檩方案用钢量较省，但由于檩条的型号增多不便于设计和施工，也以设计为双檩为宜。
