阴极保护测试桩（阴极保护测试桩 测量方法）

长输管道的阴极保护安装中,牺牲阳极如何与管道还有测试桩是如何连接的...

1、电位测试桩是“镁合金牺牲阳极料包’引出的线直接连接测试桩，假设节点A。管道铝热焊焊接线直接连接至测试桩B点，参比电极接入测试桩为C点。A点和C点用数字万用表测试直流电就是开路电位。

2、牺牲阳极的电缆连接管道，一般用铝热焊焊在管道上，用补伤片热熔胶复原管道。铝热喊需要用到铝热焊模具、铝热焊焊机、点火枪、点火粉等材料。

3、①电位测试桩：管道测试电缆接红色接线端子，参比电极电缆接黑色接线端子；②电化学测试桩：两只阳极所带电缆分别接测试装内的红色接线端子，管道测试电缆接上部黑色接线端子，参比电极电缆接下部黑色接线端子。

4、连接阴极保护侧、非阴极保护侧、牺牲阳极和辅助阳极。阴极保护测试桩是检测阴极保护效果的设备，在阴极保护中，牺牲阳极为受到保护的阴极提供电子，电流从阴极向阳极流动，测试桩的四根线分别连接对应部分。

5、测试桩的接线方式有两种，一种是两根电缆一根直连管道一根是参比电极电缆，另一种是三根电缆一根直连管道一根直连牺牲阳极并将这两个根电缆的对应端子电导通第三根是参比电极电缆。

阴极保护测试桩的安装位置

埋设位置也很随意，可以是管道的正上方，也可以是管道的斜上方。但是注意的就是埋深有要求，埋深要求的含义也是为了不让测试桩歪倒。埋设时间在焊点完成，材料摆置好后，管沟回填的时候一起顺便埋下去就行。

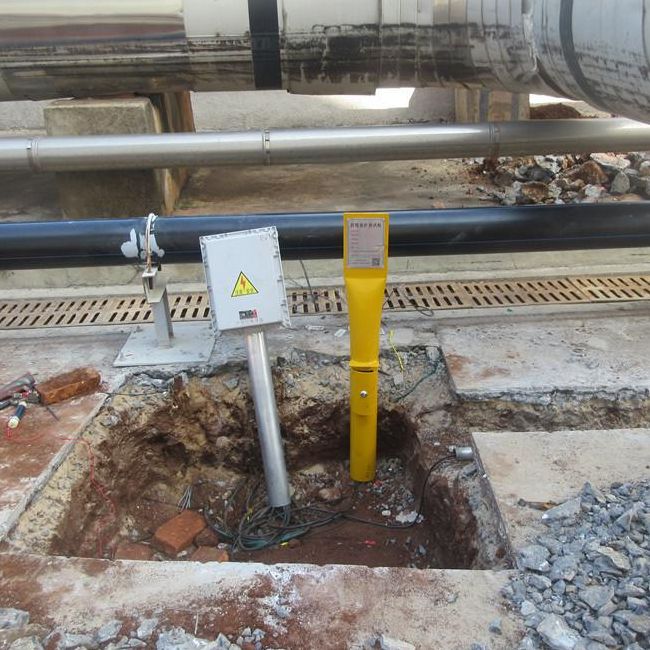

阴极保护测试桩通常是安装在地下的，可以通过挖掘井口或者其他开口来安装和更换。如果需要更改阴极保护测试桩的位置，可以进行移动。

管道每公里设阴极保护测试桩；管道走向出现转角时设转角桩；管道与公路、铁路、河流、地下构筑物的交叉处两侧设置标志桩，管道易于遭车辆、机具碰撞和人为施工作业，挂坑取土等可能造成管道破坏的地方，设置警示牌。

阴极保护测试桩是什么

电流 测试桩、绝缘测试桩等。测试桩主要被用来进行 保护电位 的测试，可用于 储罐 、管道 、码头 设施 等 金属 构筑物 的阴极保护系统保护效果测试；也可以用来进行 牺牲阳极 电流的测试、绝缘接头的测试等。

测试桩是阴极保护系统中必不可少的装置，主要用于阴极保护效果和运行参数的检测。测试桩按照材质可分为钢管测试桩、玻璃钢测试桩、混凝土测试桩、塑料测试桩等类别，其中钢管测试桩还可以分为碳钢和不锈钢材质。

测试桩是一种专门用于管道阴极保护配以电位测试探头对保护管道进行测试的附属设备。主要用于阴极保护参数的检测，是管道管理维护中必不可少的装置，按测试功能沿线布设。

连接阴极保护侧、非阴极保护侧、牺牲阳极和辅助阳极。阴极保护测试桩是检测阴极保护效果的设备，在阴极保护中，牺牲阳极为受到保护的阴极提供电子，电流从阴极向阳极流动，测试桩的四根线分别连接对应部分。

阴极保护测试桩有几种

阴极保护工程上的桩有好几种。电位测试纸、电流测试纸、阳极地床桩，远传远控测试纸等等。但最常用的是电位测试纸，按照规范，安装距离是1公里一根，每10公里安装一根电流测试桩，代替电位测试桩。

● 电位测试桩：主要用于检测保护电位。● 牺牲阳极测试桩：用于连接牺牲阳极，测量牺牲阳极的性能参数。● 电流测试桩：测量管中电流。● 保护效果测试桩：连接测试片。

测试桩按照功能可分为电位测试桩、电流测试桩、绝缘测试桩等。测试桩主要被用来进行保护电位的测试，可用于储罐、管道、码头设施等金属构筑物的阴极保护系统保护效果测试；也可以用来进行牺牲阳极电流的测试、绝缘接头的测试等。

测试桩的作用主要是用于检测阴极保护效果和运行参数。根据作用不同有电位测试桩、电流测试桩、保护效果测试片测试桩桩。更多测试桩信息的了解：UOEE。。

测试桩设计为多功能测试桩，用于阴极保护参数的检测，是管道管理维护中必不可少的装置，按测试功能沿线布设。

里程桩用于标记输油管道的走向、里程。测试桩用于监测和测试管道阴极保护参数的地面标识。一般将里程桩与测试桩合并设置，以下统称里程桩。

阴极保护测试桩测电压为正数的原因

可能是牺牲阳极或者是外加电流的输出电流过小，导致欠保护。外加电流输出电流过小好办，可能是参比电极出了问题，也有可能是恒电位仪上的四根线出了问题。

可能的原因有：电连接点断开或接头电阻过大；测试点处土壤干燥土壤充气过多；环境去极化作用过强，或水中含氧量增大；绝缘故障，与其他管道短路；防腐覆盖层才华或损坏。

首先确认阴极保护测试桩上有没有参比电极电缆接线端子。如果有，万用表的正极接参比电极电缆接线端子，负极接零位接阴电缆接线端子或阴极电缆接线端子均可。可以测试出电位。如果没有参比电极接线端子，则携带便携式参比电极。

阴极保护测试桩是阴极保护系统中必不可少的装置，主要用于阴极保护效果和运行参数的检测。测试桩按照材质可分为钢管测试桩、玻璃钢测试桩、混凝土测试桩、塑料测试桩等类别，其中钢管测试桩还可以分为碳钢和不锈钢材质。

阴极保护测试桩的几种接线方式?

1、①电位测试桩：管道测试电缆接红色接线端子，参比电极电缆接黑色接线端子；②电化学测试桩：两只阳极所带电缆分别接测试装内的红色接线端子，管道测试电缆接上部黑色接线端子，参比电极电缆接下部黑色接线端子。

2、测试桩的接线方式有两种，一种是两根电缆一根直连管道一根是参比电极电缆，另一种是三根电缆一根直连管道一根直连牺牲阳极并将这两个根电缆的对应端子电导通第三根是参比电极电缆。

3、阳极锌棒引导线出来接到测试桩一个接线柱A，地下焊接管道引出来一根导线接到测试桩B上。测试桩里AB （C）连上。参比电极接入测试桩为D点。
