电机控制电路图（电机控制电路图符号）

电动机点动控制工作原理?

1、大部分电动机都是通过接触器的闭合与断开来控制输入的电源，从而达到启动/停止的目的。接触器通常由电磁线圈加上触点组成。

2、点动控制：用手按下按钮后电动机得电运行，当手松开后，电动机失电，停止运行。

3、三相异步电动机点动控制的工作原理是基于对电动机的短时间供电实现。通过主电路和控制电路两部分协同工作，可以实现对电动机的点动操作。主电路构成 主电路主要由三相电源、接触器的主触点及电动机组成。

4、我们来明确一下三相异步电动机的点动与连续正转控制线路的原理。对于点动控制，我们通常采用一个按钮和接触器来实现。当按下按钮时，接触器的电磁线圈通电，让主触点闭合，接通三相电源，电动机开始运转。

5、互锁的原理：电器控制中同一个电机的“开”和“关”两个点动按钮应实现互锁控制，即按下其中一个按钮时，另一个按钮必须自动断开电路，这样可以有效防止两个按钮同时通电造成机械故障或人身伤害事故。

6、三相异步电动机的点动控制，是通过接通按钮和接触器来实现的。在按钮按下时，接触器线圈得电，使得其触点闭合，接通电动机的电源，电动机开始运转。当松开按钮时，接触器线圈失电，触点断开，电动机停止运行。

三相异步电动机正反转控制电路图是怎样的?

三相异步电动机正反转动控制电路电路图如下：在电路图中，用两个起保停电路来分别控制电动机的正转和反转。按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。使KM1的线圈通电，电机开始正转运行。

电路图如下：其中SB2为连续工作启动按钮。SB3是复合按钮，用于点动工作。当按下SB3时，接触器线圈有电，主触点闭合，电动机启动。串联在自锁触点支路的常闭按钮断开，使自锁失效。松开SB3时，接触器线圈立即断电，电动机停车。

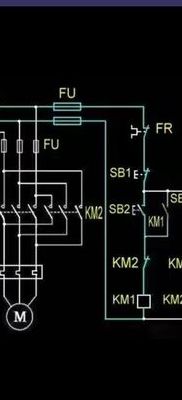

电路图和控制电路综合图：原理：图中使用了2个分别用于正转和反转的电磁接触器KMKM2，对这个电动机进行电源电压相的调换。

KM线圈保持吸合。按下SB1，KM线圈失压断电。点动工作，按下SB3，接触器KM线圈得电吸合，KM主触头得电，电动机运行，KM辅助常开触头闭合但SB3常闭触头断开，KM线圈不能自保持吸合。松开SB3，KM线圈断电，电动机停止运行。

为安全起见，常采用按钮联锁（机械）与接触器联锁（电气）的双重联锁正反转控制线路（如下图所示）；使用了按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。

如图，为三相异步电动机接触器联锁正反转控制线路。

绘制电动机单向连续运行控制电路,并简单描述其动作过程。

电动机单向连续运行控制电路工作原理：按下启动按钮SB2，接触器KM线圈得电，接触器KM主辅触头闭合，电动机运转，并且自锁，电动机运行。

接触器1用于控制电动机的点动运行，接触器2用于控制电动机的单向连续运行。热继电器用于保护电动机过载。在点动运行时，按下点动按钮，接触器1的线圈得电，常开触点闭合，让电动机运转。

按下控制起动按钮SB2，接触器KM线圈得电铁芯吸合，主触点闭合使电动机得电运行。其辅助常开接点也同时闭合实现了电路的自锁。

电机正反转控制加电气联锁控制电路图及工作原理

1、电路图和控制电路综合图：原理：图中使用了2个分别用于正转和反转的电磁接触器KMKM2，对这个电动机进行电源电压相的调换。

2、通电，这种控制方式称为互锁或者联锁，这两个辅助常开触点称为互锁或者联锁触点。

3、上图是一个简单的电机正反转控制电路图。互锁的工作原理：KM1和KM2分别是带有一个常闭辅助触头的接触器。当按下SB2正转按钮→KM1得电→KM1主触头闭合，接通正转电路，电机M按正转运转。

4、由于将两相相序对调，故须确保二个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。
