电风扇的电路图（电风扇的电路图初中）

电风扇电机接线图怎么接线?

条线的风扇电机的接线：三条一组的接入三个档位的出线端，蓝色接电容和零线，白色接电容另一端。火线接入三档开关的入线端。可看下图接线标准图。

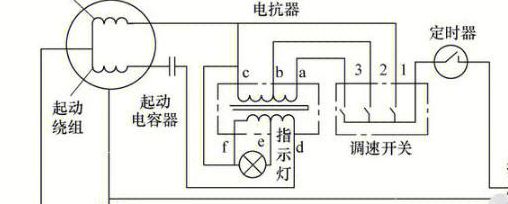

电风扇线路图例一 电源零线一般是用蓝色线，跟电机的公共线黑线接在一起。电源火线一般是棕色线，先接到定时开关的进线，定时开关的出线接档位开关的进线端。

用一个电源线直接连接红、黑两条线就可以了。

一般电风扇电机使用四条线，一条红线（火线）与一条蓝线（零线）接电机主线圈，红线同时连接启动电容一端，电容另一端与启动线圈连接（图中灰线），还有一条线（橙色）与红、灰分别连接在调速开上。

也叫启动线圈。启动线圈与启动电容器相配合完成电机的启动、转向、转换、工作。电路原理图如下：电风扇电机转向不需要转换，所以图中的转换开关不需要，转动方向决定后，转换开关就固定不动了。

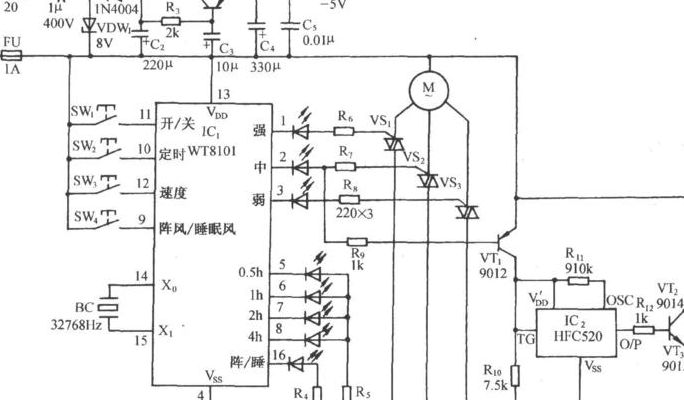

电风扇电机原理图

1、电风扇电机的原理图：从上图可以看出，此电路一共可以分为三大部分，最左边的220v交流电路，中间的摇摆电路，最右边的风机电路。

2、电风扇电机是单相电机，单相电机中有两组线圈，一组是主线圈也叫运行线圈，另一组是副线圈，也叫启动线圈。启动线圈与启动电容器相配合完成电机的启动、转向、转换、工作。

3、电风扇电机是单相电机，单相电机中有一组线圈是启动线圈，启动线圈与启动电容器配合，完成电机的启动、转向转换工作。

4、一般落地式电风扇电机属于单相电机，电源线为220伏交流电，插头为三相插头，插头中间那个为接地线（黄绿相间），两边的两根是220伏交流电，不分正负极。单相电机中有一组主线圈和一组副线圈。

电风扇的电路符号

电路图中的电风扇符号如图：风扇主要由扇头、叶片、网罩和控制装置等部件组成。扇头包括电动机、前后端盖和摇头送风机构等。电风扇的主要部件是：交流电动机。其工作原理是：通电线圈在磁场中受力而转动。

风扇在电路中就是一个电动机的图符，有三相、单相电动机之分。在某些特定情况下，会用特殊符号来标注，但是在分析原理电路时，还是要从电动机的原理来考虑。

风扇在电气图形元件符号中可以表示为“电动机”的符号。具体哪种电动机根据风扇的电动机类型来画。图形符号是指以图形为主要特征，用以传递某种信息的视觉符号。它可以指导人们的行动，提醒人们注意或给以警告等。

空调的电气符号是：AHU，电风扇的电气符号是：CT。空调即空气调节器（air conditioner），又称冷气。是指用人工手段，对建筑/构筑物内环境空气的温度、湿度、洁净度、速度等参数进行调节和控制的过程。

风扇电机4根线这么接接线图

1、用一个电源线直接连接红、黑两条线就可以了。

2、电风扇电机，一般采用单相交流电容运转电机，4根线分别是电机两个绕组的引出线，接线见图。

3、新买的电风扇电机有四根线，原来的电风扇是五根线，连接时，只要变速按键开关空一个就可以了。原来的接线图如下：可以将中速键空下。

4、：一般三档风扇引线如图，红白蓝对应快中慢，黑线接电源两档风扇没有白线或蓝线 2：如果颜色不对，就得测量电阻：电阻最大的接电容，这是永远不变的；另外两个抽头之间的电阻最小，与电容线之间电阻较小的为主绕组。

5、风扇电机的4根线这么接：1：一般三档风扇的引线如图所示。红、白、蓝分别代表快、中、慢。黑线与电源相连。二档风扇没有白线或蓝线。

6、你的这个电风扇电机原来是五根引出线，为抽头式高、中、低三档变速，电路图如下：而更换一个新买的电机引出线只有四根，那么，这个电机变速档位有高、低两档，安装时，将按键空一个。（或者两个按键短接也可以）。

落地电风扇正负线路怎么接?

单相电机的调速有两种办法，一种是机外用调速器调速，如吊扇。而另一种调速在机内调速，采取绕组抽头式调速，你的这个落地式电风扇就是采取这种办法。

红线接第一档，南贤街第二岗，然后白线接第三档。排挡中的黄线接在电容黑线的另一端，黑线的另一端接在主线插头上，一根黄线和绿线，通常接在地下线路上。电风扇接线图 电风扇的电机有分割线和零线。

电风扇的接线方法一般分为两种，一种是两根电线直接插入插头，另一种是需要进行接线。接线方法如下： 首先将电风扇的电源线和电机线分别剥开一段绝缘层，露出金属线。

电风扇电路图与拆卸

1、电风扇维修的维修，首先需要在电风扇转的插头的没有通电的情况下进行，接下来就是是拆机检查电风扇。这时候选用合适的用十字螺丝刀，将电风扇的安装的所有螺丝都取下来。注意不要随意放置螺丝，很容易找不到。

2、维修用电风扇的拆卸方法：电风扇的维护应先在电风扇插头关闭的情况下进行，然后再拆机检查电风扇。此时，使用合适的十字螺丝刀卸下所有用于安装电风扇的螺钉。注意不要乱放螺丝，很容易找到。

3、首先，我们需要准备一些工具，包括螺丝刀、扁口钳、镊子、万能表等。接着，将电风扇放置在平稳的桌面上，用螺丝刀拧下电风扇底座上的螺丝，然后将底座取下。接下来，我们可以看到电风扇的内部结构，其中按键开关位于电路板上。
