框架柱配筋图怎么看?
框架柱5号，截面尺寸：400*400，主筋12根二级钢22的，箍筋根据图四肢箍直径8的一级钢间距100，全程加密。受力筋构件中承受拉应力和压应力的钢筋。用于梁、板、柱等各种钢筋混凝土构件中。箍筋构件中承受一部分斜拉应力（剪应力），并固定纵向钢筋的位置。用于梁和柱中。
第3号框架柱（KL-3）的角筋配置有两个标注，两次标注为2Φ18的钢筋，共计4根。其中，B边一侧和H边一侧各有一根1Φ16的中部筋，合计2根。箍筋采用直径为8mm的三级钢，加密区的间距设定为100mm，而非加密区的间距则为200mm。框架柱的方向界定明确，H边为竖向方向边长，B边为横向方向边长。
问题一：初学土建，希望有朋友能帮看下这个柱子的配筋图怎么看 建议11G101-1图集，里面有柱子配筋平法表示的介绍。你这个图表示的是编号KZ5的柱截面尺寸400x400，主筋12根直径22的二级钢筋，井字箍筋是直径8间距100的一级钢筋。
第3号框架柱（KL－3）角筋：有两个标注，两次2Φ18的钢筋都是角筋，共4根。B边一侧中部筋：两次标注1Φ16都是其中部筋，共2根。H边一侧中部筋：两次标注1Φ16都是其中部筋，共2根。箍筋直径8mm的三级钢，加密区间距100mm，非加密区间距200mm。竖向方向的边长为H边，横向方向的边长为B边。
怎样看钢筋配筋表 基础结构施工图，这里讲的是框架结构柱下独立基础，对于高层建筑当然还有很多类型的基础，这里讲的主要是对针自己建房的朋友，实用为主，其它类型基础就不讲了。
柱子截面的宽bc和高hc都是500mm；平法集中标注KZ2——2#框架柱，4Φ22——四角各一根直径22mm的纵筋，复合箍筋8mm直径、间距，加密区100mm、非加密区200mm；间距100mm是角柱用。bc边和hc边都有2根直接20的纵筋。这个标注有瑕疵，应该注出复合箍筋4×4，不可以只有外箍的。
建筑图纸的钢筋符号有哪些?
建筑工程各等级钢筋字母代号：一级钢筋：HPB235和HPB300，为普通光面钢筋 二级钢筋：HRB335，为螺纹钢筋 三级钢筋：HRB400，为螺纹钢筋 四级钢筋：HRB500，有月牙肋钢筋和螺纹钢 钢筋符号，指的是钢筋参数符号等。钢材理论重量计算的计量单位为公斤( kg )。
钢筋表示符号大全包括：、、f、fy、fy、fcu、fc、E等。代表钢筋的直径符号，比如10等，这些都是指钢筋的直径为8mm、10mm。在钢筋图纸中，通常会使用来标注钢筋的直径，方便施工人员理解和施工。
Φ（上下有小横杠，中间有两竖）三级钢：使用Φ（上下有小横杠，中间有两竖）表示，代表三级钢筋。 四级钢未知：目前无法确定四级钢筋的表示方法。 3Ф20：表示三根钢筋，其中Ф表示钢筋等级直径符号，20表示钢筋直径为20毫米。
一级钢筋符号通常表示该钢筋为普通低碳钢钢筋，具有较低的强度和较好的韧性。这种钢筋一般适用于普通的建筑结构和承重构件中，例如墙体、楼板等。在图纸中标注时，一级钢筋符号可以用来快速识别这种钢筋的规格和尺寸等信息。因此，「」就是一级钢筋符号的具体表示方式。
剪力墙钢筋标识
os代表外侧钢筋，is代表内测钢筋，h代表水平方向钢筋，v代表竖直方向钢筋。标注os表示地下室外墙外侧贯通钢筋。标注is表示地下室外墙内侧贯通钢筋。ln不是剪力墙钢筋标注。标注ln对于端支座ln为梁夲跨净跨值；对于端中间支座，ln为支座两边较大一跨的净跨值。
你这不像是剪力墙，而是地下室墙。下部5米处是加强部位。左图是14@150+16@150的组合，最终间距是75。右图是16@150+16@150的组合，最终间距是75。其中左图的14@150、右图的16@150是附加钢筋，短的，长度只是1500+伸入底板中的长度。左图和右图不是同一部位，右图中有坑。
在建筑施工中，剪力墙钢筋的表示方法至关重要。例如，C20@100表示的是间距为100毫米、直径为20毫米的三级钢筋。这里的C代表混凝土结构中的钢筋符号，20是钢筋的直径毫米数，@符号表示间距，100则是间距的具体数值毫米数。同样，C10@200表示的是间距为200毫米、直径为10毫米的三级钢筋。
我向楼主应该是想问剪力墙中使用不同规格的钢筋如何表示，而不是问除了平法还有什么别的表示方法。
剪力墙分布钢筋的排数指的是：以一根平行于水平线的剖切线在剪力墙的某一个高度，将剪力墙剖切开，以俯视的视角看到的剖切面上分布钢筋的排数。两排：墙外皮一排，内皮一排。如图所示：三排：墙外皮一排、内皮一排，中间一排。如图所示：四排：墙外皮一排、内皮一排，中间两排。
如何在建筑图上表示钢筋的数量?

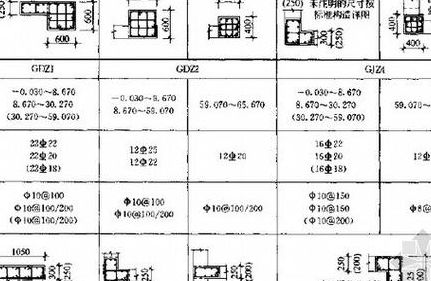

1、从相同编号的墙柱中选择一个截面，注明几何尺寸，标注全部纵筋及箍筋的具体数值。从相同编号的墙身中选择一道墙身，按顺序引注的内容有：墙身编号(应包括注写在括号内的墙身所配置的水平与竖向分布钢筋的排数)、墙厚尺寸、水平分布钢筋、竖向分布钢筋和拉筋的具体数值。
2、确定钢筋的种类、直径、长度和数量 在施工图上找到需要标注的钢筋，确定其种类、直径、长度和数量等信息。 选择符号 根据钢筋的种类和直径选择相应的符号，并在符号后面填写长度和数量等信息。 标注符号 在施工图上标注符号，并在符号后面写上钢筋的长度和数量等信息。
3、纵向钢筋的表示：纵向钢筋包括上部通长筋、中部构造筋和底部钢筋。这些钢筋的直径、数量及排列方式均会在图中详细标注。例如，上部2根φ25的通长筋，中部2根φ12的构造筋，底部5根φ25的钢筋分两排布置。此外，在梁的两端支座处，还可能额外增加上部支座钢筋，以增强支座的承载力。
4、标注钢筋的根数、直径和等级 ：3Ф20。3：表示钢筋的根数 Ф：表示直径的符号 20：表示钢筋直径标注钢筋的等级、直径和相邻钢筋中心距：Ф8 @ 200。
