止回阀长度标准对照表图（止回阀的长度是多少）

液控止回阀外形连接尺寸

1、对于DN500，PN0的液控止回阀，其外形尺寸包括：直径D为670mm，直径D1为43mm，宽度B为229mm，长度L为720mm，高度A为1650mm，高度B为1360mm。对于DN600，PN0的液控止回阀，其外形尺寸包括：直径D为780mm，直径D1为48mm，宽度B为267mm，长度L为720mm，高度A为1730mm，高度B为1390mm。

2、在分析液控止回阀技术参数时，首先关注的是其公称通径范围。从数据中可以看出，公称通径范围覆盖了1400mm至2400mm、1200mm至2400mm、500mm至2400mm、500mm至2400mm、以及500mm至1600mm，这表明该液控止回阀具有广泛的适用范围，能够适应不同规格的管道系统。

3、标准适用于公称尺寸DN300~DN4000、公称压力PN5~PN40，工作介质为水及其他液体介质，安装在具有变速止回和截断需求的管路上，法兰连接的液控止回蝶阀。阀门主体阀门主体各零件的技术要求及材料选用按GB/T 1223JB/T 852GB/T 12224的规定。

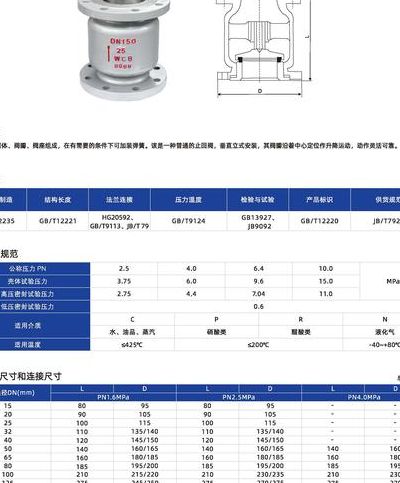

4、止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。静音止回阀适用于给排水、消防、暖通系统，可安装于水泵出口处，以防止介质倒流及水锤对泵的损坏。

5、\x0d\x0a\x0d\x0a\x0d\x0a设计要求：\x0d\x0a\x0d\x0aa)如果阀门仅有一个承压方向，应在阀体外部用箭头标注，对称设计的阀门应适合于流体双向流动和隔离。

6、单向阀是典型的座阀，单向阀 Check Valve，又称止回阀或逆止阀。用于液压系统中防止油流反向流动。单向阀有直通式和直角式两种。直通式单向阀用螺纹连接安装在管路上。直角式单向阀有螺纹连接、板式连接和法兰连接三种形式。液控单向阀也称闭锁阀或保压阀，它与单向阀相同，用以防止油液反向流动。

旋启式止回阀外形尺寸及重量

1、旋启式止回阀的外形尺寸和重量根据公称通径DN的不同有所变化。

2、英寸，H尺寸分别为172英寸、198英寸、204英寸、222英寸、277英寸、346英寸、412英寸、465英寸、562英寸，重量分别为18千克、26千克、34千克、45千克、64千克、82千克、105千克、167千克、272千克。综上所述，低温止回阀的外形尺寸和连接尺寸覆盖了从低压到高压的范围，能够适应不同的管道系统需求。

3、黄铜螺纹旋启式止回阀H14W-16T的型号规格尺寸如下：DN 50：长度216mm，高度219mm，内径D1 125mm，法兰外径D n-￠18mm。 DN 65：长度241mm，高度236mm，内径D1 145mm，法兰外径同样为4-￠18mm。 DN 80：长度283mm，高度249mm，内径D1 160mm，法兰外径提升至8-￠18mm。

4、黄铜螺纹旋启式止回阀H14X-16T的型号规格尺寸如下：DN 15/1/2 的阀门，长度(L)为50毫米，宽度(B)为13毫米，高度(H)为35毫米。 DN 20 3/4 的阀门，尺寸稍大，长度(L)为60毫米，宽度(B)为19毫米，高度(H)为40毫米。

5、管道式止回阀：阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。压紧式止回阀：这种阀门是做为锅炉给水和蒸汽切断用阀，它具有升降式止回阀和截止阀或角阀的综合机能。
