请问该照明配电箱系统图中,各字符的含义是什么?

1、是隔离刀闸，前面两位字母是代号，GL是隔离的代号；63是额定电流63A；3P代表3极，也就是一个三相刀闸。2是总断路器，63是额定电流，4300中的4为4极断路器，3为热动-电磁（复式）脱扣器，00指的是没有断路器位置指示。

2、CC表示电线暗敷在顶板内，而FC表示电线暗敷在地板或地面下，说明了电线的施工安装方式；根据以上信息，可以基本确定W8回路是为照明灯具供电，而其他四个回路则是为插座供电。关于W8回路的符号，这里需要强调一下，2后面漏了mm的平方，可能是因为字体重设导致的。

3、Pe是额定功率，Kx是需要系数，Pjs是计算总有功功率，ljs是计算总电流。它们之间的关系如下：Pj=Kx*Pe.Ij=Pj/(732*Ue*cosφ) ， ue=380V为额定电压。

4、配电箱系统图中的pe、pj、pjs、ljs分别代表额定功率、计算容量、计算电流。Pe：在配电箱系统图中，Pe指的是用电设备的额定功率，即设备在正常工作状态下所需的功率。它是设备设计和运行的重要参数，用于描述设备的工作能力和能耗水平。

电线平方与功率对照表

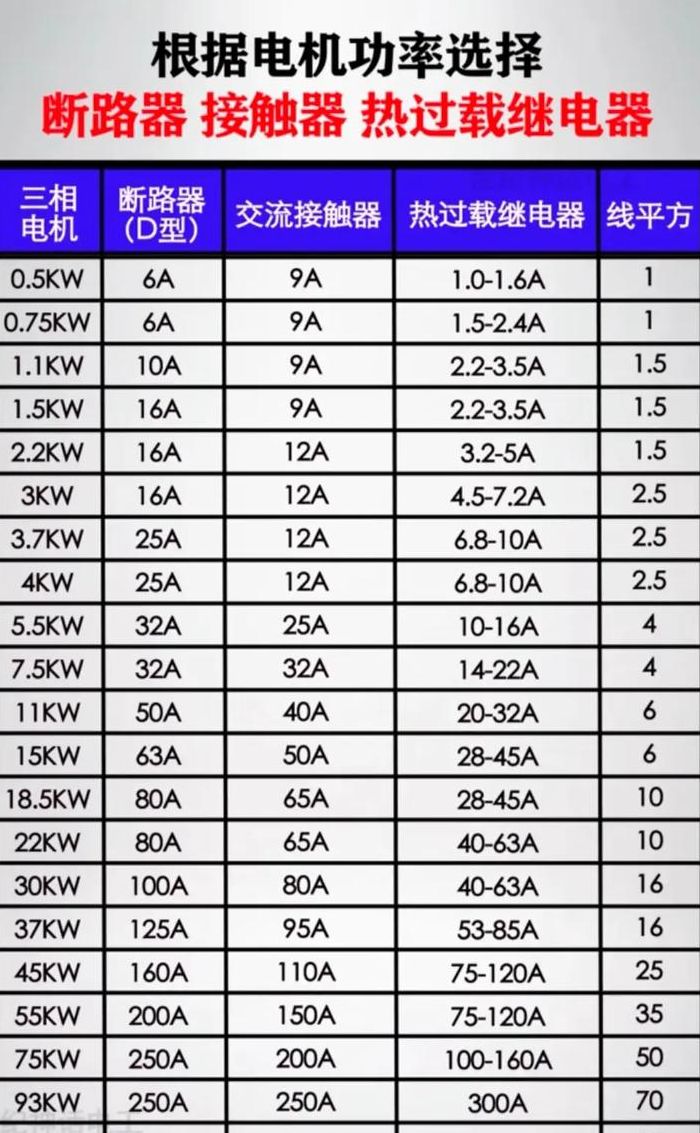

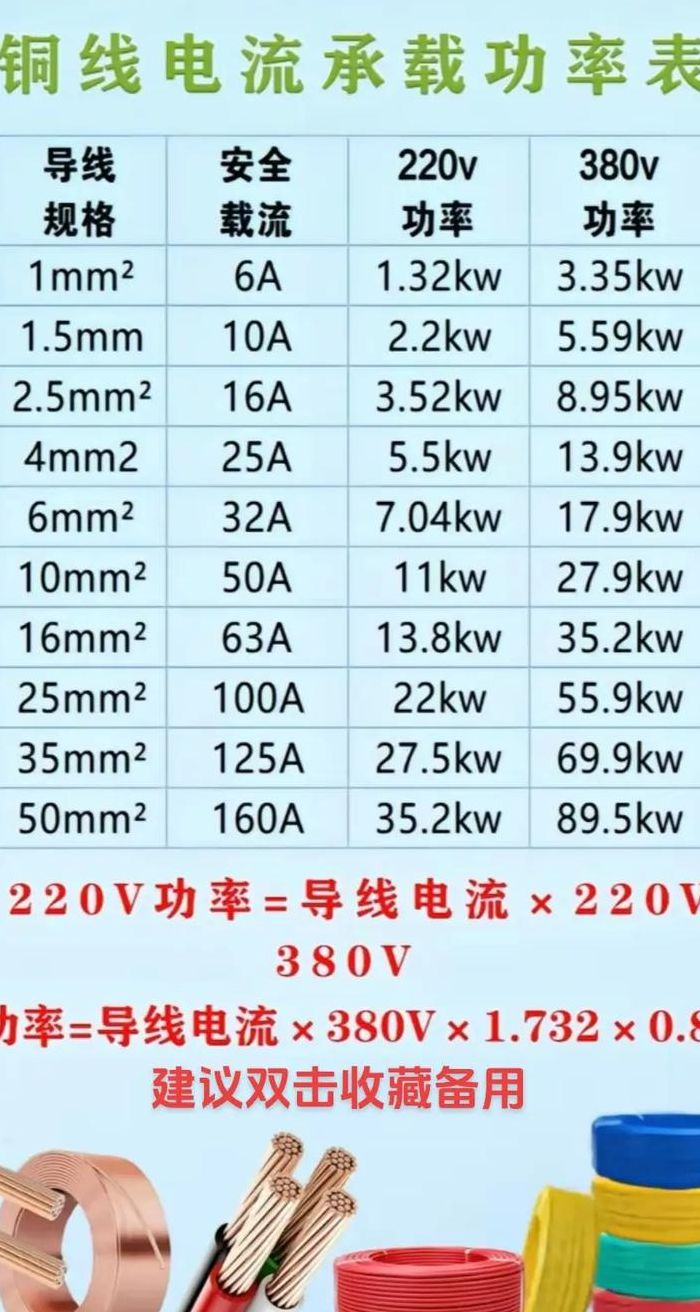

电线平方与功率对照表如下：4平方毫米铜电源线：安全载流量为35A。6平方毫米铜电源线：安全载流量为48A。10平方毫米铜电源线：安全载流量为65A。16平方毫米铜电源线：安全载流量为91A。25平方毫米铜电源线：安全载流量为120A。

电线平方与功率对照表如下：铜线平方对应的功率是根据电流算出来的，具体分两种算法：电线的载流量可以通过查表方法得到，这种方法方便、直观。通过计算方法得到。已知纯铜电线的横截面积为S（mm2），一般电流密度取6A/mm2，电线的载流量I（A）=S（mm2）X6A/mm2。

为了更直观地理解这一关系，我们可以参考一个对照表。

电线平方与功率对照表是指导用户根据电线的截面积选择合适的电线来承载相应功率的电器设备。以下是一些常见的电线平方与功率对照信息： 5平方毫米（mm）电线：适用于承载功率在2000瓦以下的电器，例如小型照明设备、插座等。

v电线平方与功率对照表1 对于三相平衡电路而言，三相电路功率的计算公式是：P=732IUcosφ。

电气图纸上al-s1表什么

AL.S1一般是1AL照明配电箱的信号箱；1AP是电力配电箱，1AP.K可能是1AP的开关箱；1DL可能是（断路器）开关箱，此符号原表示断路器开关箱，新国标已废止，此符改为传真机。解答较麻烦，只能举例说明，类同。此图的一些图符在新国标中已废止，如图黑的照明配电箱，半黑的断路器开关箱等。

ALE是消防电源（应急电源），AL是非消电源（常用电源），AT是动力电源。

电气设计中ALS1/ALS2一般指照明配电箱的编号，AL表示照明配电箱，SS2表示配电箱的编号。其他例如：AP表示动力配电箱，ALE表示应急照明配电箱，AT表示双电源切换箱，AW表示电表箱。

220v线平方数与功率有关系吗?

1、v电线平方与功率对照表，不同粗细大小的电线的电功率是不一样的，我们通常说的电线平方实际上是指电线的截面积，其单位一般都是毫米，以下为大家分享220v电线平方与功率对照表。220v电线平方与功率对照表1 对于三相平衡电路而言，三相电路功率的计算公式是：P=732IUcosφ。

2、家用电线的选型与使用是家居安全的重要一环。我国家庭用电电压为220V，电线平方数与电流、功率有着密切关联。例如，5平方毫米线承载10A电流，可支持2200瓦功率；5平方毫米线承载16A电流，功率达3520瓦；4平方毫米线承载25A电流，功率为5500瓦；6平方毫米线承载32A电流，功率为7064瓦。

3、v电线平方与功率对照表电线平方与电流的关系对于三相平衡电路，三相电路功率的计算公式是：P=732IUcosφ。由此可推出线电流公式：I=P/(732Ucosφ)。例如，100KW负载的线电流为：I=P/(732Ucosφ)=100000/(732*380*0.8)=100000/5253=190A。
