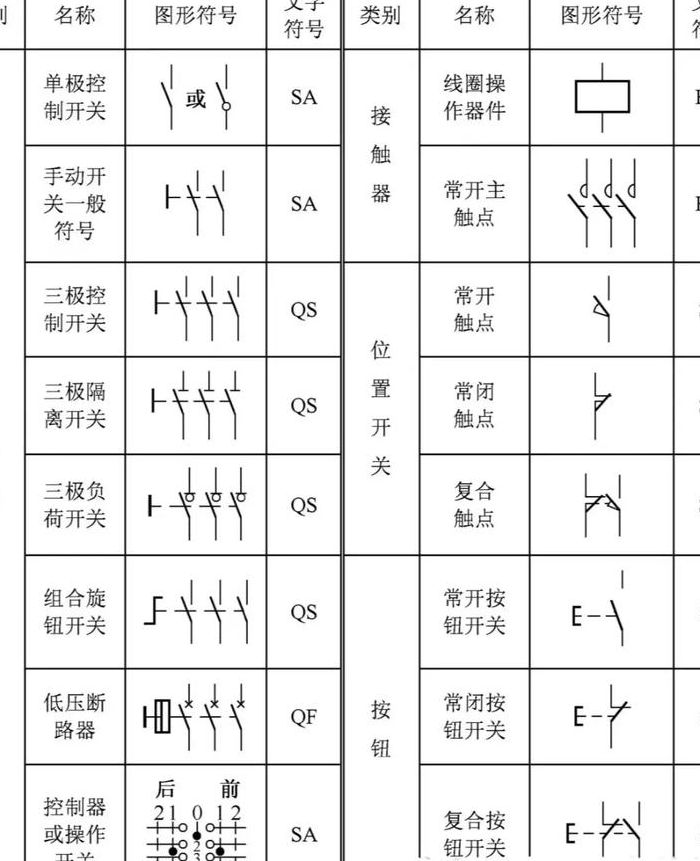

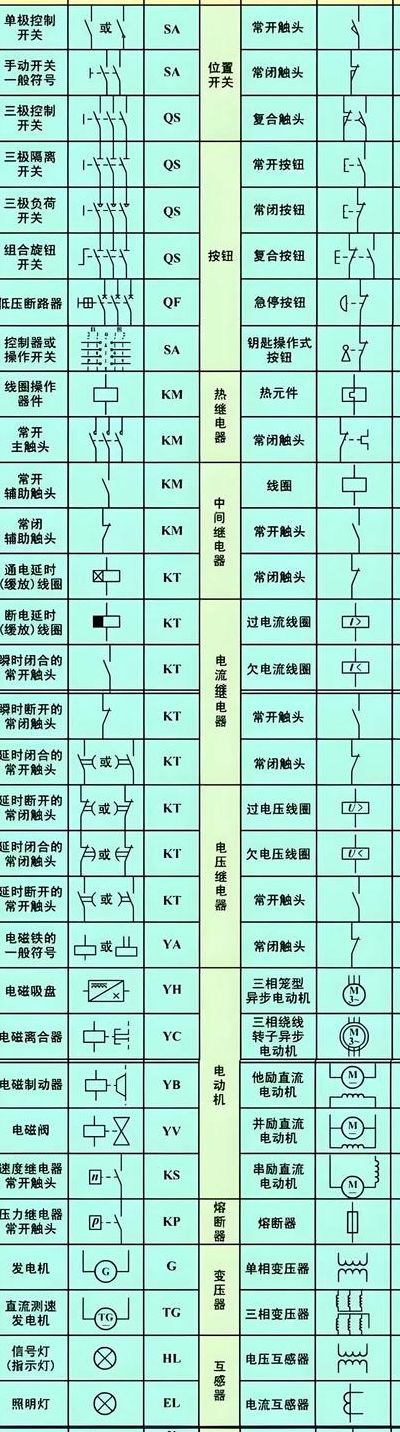

电气原件和符号对照表图（电气原件的图形符号）

有哪些电气电路图形符号?

1、负载符号 负载包括电灯、电动机等，它们的符号通常是一个简单的图形，如圆形代表灯泡，矩形代表电动机，这些图形表示电路中消耗电能的部分。 保护元件符号 保护元件如熔断器和继电器，它们的符号有助于识别电路中的安全保护措施。熔断器通常是一个带有斜线的圆形，继电器则由多个接触点组成的图形表示。

2、电压符号：通常表现为一个向上指箭头，其下方常标注电压数值，如“V”。 电流符号：由一条带有箭头的直线表示，箭头方向指示电流的流动方向。 电池符号：以电池图标呈现，可能标明电压的极性，例如“+”和“-”。

3、电磁离合器： 电磁线圈和转动部件的图形，表示离合动作。电磁制动器： 电磁线圈和制动盘图形，表示制动效果。电磁吸盘： 电磁线圈和磁性吸附图形，用于物料搬运。保护与接地 避雷器： 保护设备免受雷击的图形，通常带有保护符号。导线与连接器件： 线条表示导电路径，连接符号代表接头或插头。

4、电压、电流与电池符号/ 理解电压的上升和下降，电流的流动路径，以及电池在电路中的角色，首先要熟悉这些基本图形：电池通常以圆圈表示，旁边带有+和-符号，代表正极和负极。

电气图中各符号代表什么意思?

各自的意思：Ir 是过载长延时电流整定值；Isd是短路短延时整定电流值；tr是过载长延时整定的时间。有框架等级电流和壳架等级电流，tr为一般在过载（即超过Ir)时，遵循（已经设定好的）反时限曲线，出厂校验时，2Ir或其他倍数值对应个时间，也在这个反时限曲线上。

KA：中间继电器。KI：过流（欠流）继电器。KT： 时间继电器。SB： 按钮。SQ：行程开关。

MR在金属线槽内敷设 ZR-BV-3*4~CT 含义 ZR表示阻燃；BV表示塑料铜芯线；3*4表示3根4平方的线；CT表示敷设方式为电缆桥架敷设。PC20-WC，CC含义 PC20表示材质为管径为20的塑料管；WC表示敷设方式为暗敷设在墙内；CC表示敷设方式为暗敷设在顶板内。

电气原理图中的元件符号代表什么意思?

1、KA：中间继电器。KI：过流（欠流）继电器。KT： 时间继电器。SB： 按钮。SQ：行程开关。

2、FU：熔断器。KM：接触器。KA：中间继电器。KT：时间继电器。KV：电压继电器。SA：开关的辅助触点。FR：热继电器。SB：按钮。电气系统图主要有电气原理图、电器布置图、电气安装接线图等，绘图软件有电气CAD、protel9Cadence等。因此，电气原理图是电气系统图的一种。

3、各自的意思：Ir 是过载长延时电流整定值；Isd是短路短延时整定电流值；tr是过载长延时整定的时间。有框架等级电流和壳架等级电流，tr为一般在过载（即超过Ir)时，遵循（已经设定好的）反时限曲线，出厂校验时，2Ir或其他倍数值对应个时间，也在这个反时限曲线上。

4、电气原理图中还可能包含以下元件：刀开关（QS）：用于手动控制电路的通断。行程开关（SQ）：用于检测机械设备的运动位置。速度继电器（KS）：用于检测电动机的转速并在达到特定值时切断电路。元件技术数据通常包括： 电气元件明细表：列出元件的名称、符号、功能、型号和数量等信息。

电气元件的符号有哪些?

1、常见的电气原理图标电器元件的符号有：AAT 电源自动投入装置 、 AC 交流电、 DC 直流电、 FU 熔断器 、G 发电机、 M 电动机、HG 绿灯、HR 红灯、 HW 白灯、HP 光字牌、K 继电器 、KA(NZ) 电流继电器(负序零序) 、 KD 差动继电器 。

2、在电气原理中，各种文字符号代表着不同的电器元件，以下是它们的详细介绍：FU 标识的是熔断器，用于保护电路过载。接触器的符号是KM，它是一种控制电流的开关元件。SB 则表示按钮开关，用于手动控制电路的开启和关闭。FR 代表热继电器，用于监测电机过热情况。

3、QS：刀开关，用于手动或自动切换电路。 FU：熔断器，用于过载保护，能在电路过载时自动断开。 KM：接触器，用于控制电路的通断，适用于频繁切换大功率负载。 KA：中间继电器，用于信号放大或隔离，常用于控制回路中。

32个基本电工符号

1、个基本电工符号如下：自动重合闸装置文字符号（ARD）、电容器文字符号（C）、避雷器文字符号（F）、熔断器文字符号（FU）、发电机和电源文字符号（G）、指示灯和信号灯文字符号（HL）、继电器和接触器的文字符号（K）、电流继电器文字符号（KA）。

2、个基本电工符号包括电阻R、电容C、电感L、保险丝F、电源E、电动机M、变压器T、电池B、开关S、继电器K、接触器KM、二极管D、三极管V、稳压管Z、晶闸管可控硅VS、场效应管K、晶体管Q、单结晶体管U、集成电路IC等。

3、用于连接和 disconnect电路。1 电机——D：电机是将电能转换为机械能的装置，广泛应用于各种自动化设备和机械中。1 天线——T：天线是一种用于发射或接收无线电波的器件，常用于通信和广播。以上内容为电工常见的36个符号及其代表的意义，每个符号都有其特定的功能和应用领域。

如何看懂电路图:关键电气符号详解

信号灯、按钮和旋钮开关的图形象征着操作与反馈，它们的形状各异，如矩形表示按钮，三角形代表信号灯，而旋钮则以圆圈加十字或箭头示意图。 负载与保护设备/ 负载开关和熔断器的图形符号分别代表了电路中的控制开关和过载保护，它们的形状和功能各有特色，有助于识别电路中的安全措施。

要想看懂电工线路图，可从以下几方面入手。首先要掌握基础电气符号，像电阻、电容、开关、电机等都有特定符号，熟悉这些是看懂线路图的前提。比如看到“—| |—”就知道代表电容。了解基本电路原理也很关键，像串联、并联电路的电流、电压特点，欧姆定律等。

首先，判断信号处理流程方向。根据电路图的整体功能，找出总输入端和总输出端，即可确定信号处理方向。例如，无线话筒的功能是将话音信号调制到高频信号上发射出去，总输入端是话筒BM，总输出端是天线W。其次，划分单元电路。

如何快速看懂电气系统图 识别电源：了解电源电压等级和供电方式。 分析控制电路：先看主电路，再看辅助电路，理解控制程序。电气安装图纸的阅读方法 结合系统图和平面图：系统图表示电气系统的干线和关系，平面图表示设备的具体位置和走向。

首先，熟悉基本的电路符号是理解电路图的基础。电路图中使用了大量的标准符号来表示电阻、电容、电感、电源、开关等各种电子元件。例如，电阻通常用一个波浪线或矩形表示，电容则用一个平行板或带极性的标志表示。掌握这些符号，能够迅速识别电路图中的各个组成部分。其次，理解电流的路径是关键。

首先，您需要熟悉电工图中使用的标准符号，包括基本的线路图元素，如自锁、互锁、正/反转、星形/三角形等电路的构成。深入了解电气元件的功能和工作原理，包括接触器、继电器、按钮、空气开关、限位开关等。通过实际拆装这些元件，可以加深您对它们的理解。
