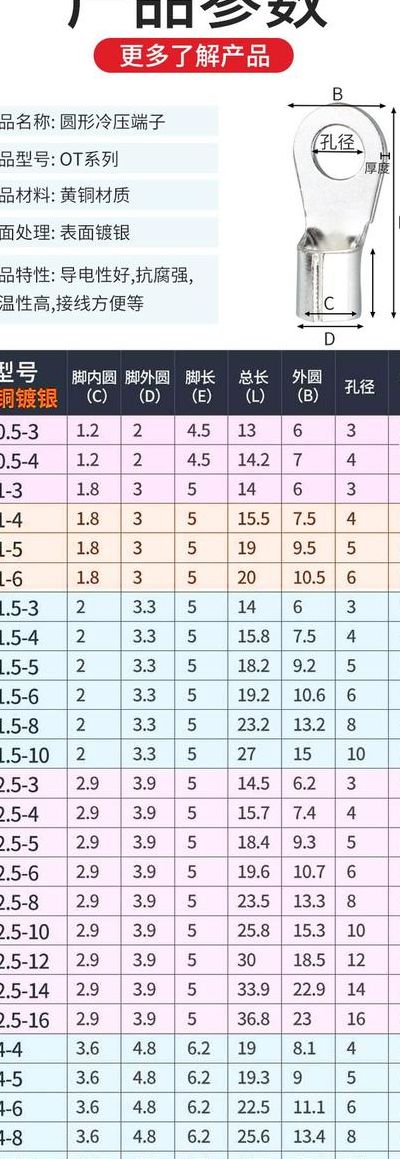

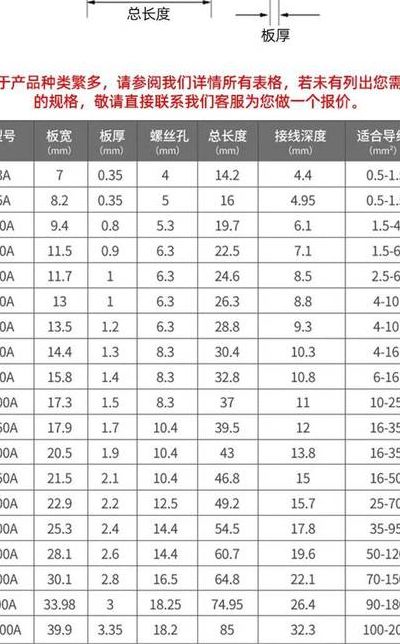

压接端子型号对照表图（压接线端子的计算规则）

几种常见又好用的接线端子,你用过哪几种?

1、栅栏式：适用于大电流、高电压环境，能够实现安全、可靠、有效的连接。弹簧式：利用弹簧性装置的新型接线端子，广泛应用于电工和电子工程工业，如照明、电梯升降控制、仪器仪表等领域。轨道安装式：采用可靠的螺纹连接技术、电子容断技术和电连接技术，广泛用于电力电子、通讯、电气控制和电源等领域。

2、冷压Y型端子和O型端子 Y型端子俗称“叉子”，不能用于保护地和电源线的连接，包括一些重要的、断开后引发较严重后果的连接。而O型端子适用于此类连接。冷压管端子 软线在接线端子上压接时，事先应将软线用铜管压实。推荐使用四方压钳，因为六方在接线排上再拆下来时变形较大。

3、叉式接线端子：这种端子主要用于小径导线，通过其叉口设计夹持导线，操作简单快捷。在小型电子设备、仪器仪表中经常可以见到。 板式接线端子：这种端子适用于电流较大的场合。其板式结构保证了较大的接触面积和较高的载流能力，因此在电力系统、工业控制中广泛使用。

4、欧式接线端子：这类端子以体积小巧和接线容量大而著称，非常适合在空间有限的应用中使用。它们通常有UT、UL、UK等型号，根据所需的电流和电压等级进行选择。 封闭式接线端子：封闭式设计使得这类端子能够有效抵御灰尘和水分，提高了连接的稳定性和安全性。

5、常见电流端子有以下几种： 螺丝端子：这是一种最常见的电流端子类型。它通过螺丝连接导线，通常用于电路板的接线。螺丝端子具有优良的接触性能和电流承载能力，适用于需要高稳定性和可靠性的应用场合。此外，它还能方便地连接和断开导线，便于维修和更换。

接线端子型号如何表示?

端子代号表示方法 “：”前面是端子组件、器件代号，“：”+“序号”是端子编号 【如：】JX11：12表示编号为JX11的端子组、编号为12的端子。端子排基本原则 字母数字系统由大写正体拉丁字母和阿拉伯数字构成。

- 在电气制图中，端子代号通过不同的前缀来区分，如“=”前缀表示高层代号，“+”表示位置代号，“-”表示种类代号，“：”表示端子代号。当项目代号不会引起混淆时，可以省略。例如，“-KA2”可以简化为“KA2”，表示编号为2的继电器。

接线端子型号的表示主要依据其间距进行区分，不同规格的端子间距各异。

PH，XH，ZH等这些都是JST（Japan Standard Time 日本压着端子制造株式会社）的料号，因为JST用的最多，且很多工厂都在模仿制作，故也大多起这样的代号，以便选型者更为方便的知道与JST的匹配情况。接线端子的分类可按几种方式去区分，目前比较常见的方法有三种。

汽车线束端子的压缩比是出自哪个标准文件?

1、端子是线束中非常重要的电气元件，端子压接质量的好坏直接影响到整车的电气性能，行业内端子压接常见标准主要为QC/T 29106，USCAR21和VW60330（公众号回复关键词[端子压接标准]可以直接获取这些标准）。QC/T 29106对压接质量的评判依据为端子剖面图，USCAR21为压缩率，VW60330为压缩比。

2、端子压接标准包括国标QC/T 29106《汽车低压电线束技术条件》、美国汽车标准USCAR 21以及大众标准VW 60330等。QCT 29106-2014《汽车电线束技术条件》未明确压缩比或压缩率，但有剖面图。USCAR 21使用压缩率来评估端子与导线压接时的截面积减少程度。VW 60330则通过股丝截面积的变化规定压缩比。

3、USCAR-21-2014（11）是美国汽车工程协会汽车连接器测试标准。此测试旨在实验室条件下确保压接连接在通常生命周期（15年和150000英里）条件下保持足够的机械强度和电性能稳定。此标准适用于汽车铜导线，其他结构或其他材料（如铝、电镀、钢芯等）在标准中有注明的场合亦可适用。

端子压接的外形尺寸标准(高度和宽度)

1、一般端子压接宽度是由端子供应商提供尺寸，而宽度的实际大小是由刀片供应商来决定。如果刀片开的过宽，会导致压接过程中端子的压接羽翼触底，从而导致不合格。如果刀片开的过窄，则在压接过程中，会导致端子材料由于受力过大而产生断裂现象，毛刺也会偏长不合格。

2、压接后弯曲允许范围，压接区中纵轴的侧向弯曲不超过3°，纵轴弯曲不超过5°。压接切面名称包括压接高度（Ch）、压接宽度（Cw）、可测量的压接宽度（Cwm）、支撑角（αw）、支撑高度（La）、卷曲末端距离（Fa）、卷曲末端间距（CFE）、毛刺高度（Fh）、毛刺宽度（Fw）、底部厚度（Sb）。

3、长度：通常在50毫米至300毫米之间。 宽度：通常在30毫米至150毫米之间。 高度：通常在15毫米至100毫米之间。厚度通常在3毫米至8毫米之间。接地端子板尺寸的重要性 接地端子板尺寸的选择非常重要，因为它直接影响到电气设备的性能和安全性。

4、尺寸标准 接线端子的尺寸标准是其最基本的标准，包括端子的长度、宽度、高度、间距等。这些尺寸需要满足电气连接的要求，确保端子能够正确地与电缆、设备等进行连接。电气性能标准 电流容量：接线端子需要能够承受预期通过的电流，避免由于过载导致的发热、融化等现象。

5、压接合格的条件包括：喇叭口前后对称、后端有喇叭口、后端大于前端；端子料头长度不超过0.5mm；铜丝出头长度不超过0mm且可见铜丝；不允许翘曲、扭曲；铜丝包爪内无皮线；绝缘层压接后至少弯曲30°3个循环，包爪前端仍可见绝缘层。

怎样看懂端子排接线图

1、端子排接线图通常由多个接线端子组成，这些端子按照一定的排列顺序固定在端子排上。每个接线端子都有一个唯一的编号，用于标识其位置和用途。看懂端子排接线图的第一步是熟悉这些编号规则，通常编号会按照一定的顺序进行排列，如从左到右、从上到下等。接下来，需要理解接线端子之间的连接关系。

2、端子排：识别不同端子排的位置和编号，了解它们的功能和连接方式。 线路：了解线路的连接方式和走向，识别不同线路的功能和信号类型。 标识：注意图中的文字标注和符号，这些通常是关键信息的提示。掌握读图步骤 总体浏览：首先了解接线图的整体布局和主要组成部分。

3、在查看端子排接线图时，首先要理解每个字母代表一个元器件名称。这些元器件的具体名称和功能在图纸上会有详细标注。接下来，你需要将端子排从1到20或更多依次排列好，这取决于柜形的大小和所需端子的数量。排列完成后，从代码1开始对照图纸进行接线。

4、X0接线板号，其中1-13是该接线板组端子序号。左列SA控制开关、KM接触器、KA继电器，24v电源，PA是输入端。右列1007-PT-是线号、RVV4*5代表电缆4颗5平方、RVVP8*0代表屏蔽线8颗1平方线、终到DCS控制系统；RVVP2*1代表屏蔽线两颗一平方线到液位传感器（有正负端）。

5、接线端子排通常是由多片端子并排安装在导轨上组成的。每片接线端子的两个接口是短接的，根据需要可以将各片端子短接在PLC通过端子排与外围设备连接一起。PLC通过端子排与外围设备连接的示意图见图所示。也可以采用编码呼应法标注各端子接线。
