高精密顶针司筒加工需要用到哪些技术

第一大技术：电火花铣削技术，由于电火花铣削工艺具有智能化和自动化的特点，所以可以充分利用高速旋转的方式来制作多维立体化的产品，高精度的顶针司筒就是在这门技术不需要采用复杂的电机电路的情况下完成。

典型工艺路线： 备坯→ 去应力处理 → 基准面加工 → 孔加工粗加工 → 外圆等粗加工 → 组织处 理 → 孔半精加工 → 外圆等半精加工 → 其它非回转面加工 → 去毛刺 → 中检→ 零件最终热处理 → 精加工孔 → 精加工外 圆的等 → 清洗 →终检。

司筒套，孔或轴作用于磨损或加工超差，将原位置伸缩运动，再镶一套使之恢复原尺寸。该套称之为司套（司筒）。司筒之夹具。将一些零件放到该套内方便定位和夹紧，此金属套称为司筒。

司筒是什么?

1、）司套，孔或轴由于磨损或加工超差，将原位置加大或缩小，再镶一套使之恢复原尺寸。该套称之为司套（司筒）。2）工装夹具。将零件放到一套内方便定位和夹紧，该项套称为司筒。设计时注意配合公差和材质选择等。

2、司通针 就是顶管（推管）司通是广东和香港那边的叫法， 内地叫顶管（推管）是用来顶塑料产品的柱位的。形状就是顶针外面加个套。

3、司筒是用于顶出家电外壳等塑件表面上的凸孔部分所使用的管状推杆，与司筒针配套使用。灌嘴即浇口套，又叫唧咀，是让熔融的塑胶原料从注塑机的喷嘴注入到模具内部流到的零件。

4、司筒针司筒针与司筒配套使用叫做司筒针组件，是塑胶模具配件中的一种，司筒针就是司筒针组件中的顶针。司筒针是用于对胶位顶出所制造的一种顶出胶品的金属杆。在高速运转的模具里不断顶出产品，与司筒伸缩运动用于磨损或加工超差。

5、在模具行业中，模具配件指的是专门用于冲压模具、塑胶模具或FA自动化设备上的金属配件。这些配件在模具制造过程中起着至关重要的作用，保证了模具的正常运作。

6、用到司筒针是根据产品来的，比方说产品上有一个圆柱子深20毫米，直径6毫米，柱子中间是3毫米的孔，这时候就要用到司筒来脱模，那么司筒套6毫米顶住胶位，丝筒针3毫米正好成型里面的孔，这样，脱模的时候，司筒套顶出，司筒针不动，这样的话就把这个深的圆柱子顺利顶出来了。

请问:司筒的作用

1、司筒起导象作用，使司筒针活动自如地顶出产品。司筒与顶针配套使用叫作司筒针组件，是塑胶模具配件中的一种。司筒也叫顶管、中空的顶针，司筒分为直司筒、阶梯型司筒等。司筒即是在产品上有圆形的通孔或盲孔，而胶位又必须设置顶出所采用的一种顶出装置金属配件。

2、是用来顶塑料产品的柱位的。形状就是顶针外面加个套。

3、司筒针是用于对胶位顶出所制造的一种顶出胶品的金属杆。在高速运转的模具里不断顶出产品，与司筒伸缩运动用于磨损或加工超差。 司筒针一般采用比司筒更硬的金属作为材质，如SKH51，硬度可以达到58-60HRC。采用优质高速钢材质制造的司筒针具有美丽的金属光泽。司筒针生产工艺和顶针类似。

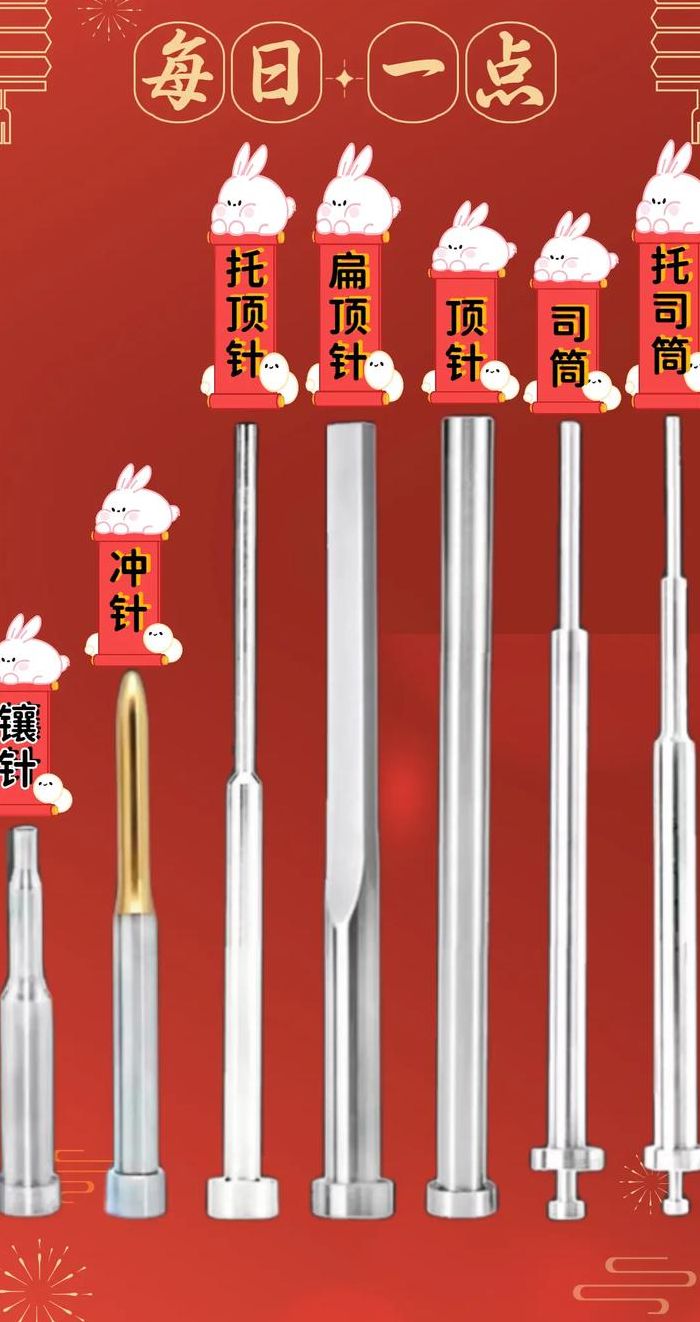

4、镶针---装在模仁上面的，是为了给模具排气或者为了方便模仁加工，再或者是易坏件，容易更换。顶针---产品做好之后，需要顶出模具，这些参与顶出的针就是顶针。司筒---对于一些比较细而且长的顶针，为了这些针不容易断裂，在这个针上套上一个比较粗的外套针。

塑料模具中司筒和顶针的区别

1、其实司筒只是顶针的一种~只不过在做模具的时候遇到要设计比较深的柱子，怕在顶出的时候顶不出来，（位置不够设计一般顶针）的时候，就可以用司筒针来解决这个问题~其中，司筒在模具里和顶针一样会动，而司筒中间还有个小针，那才叫司筒针，它是不动的，一般固定在底板上。司筒一般都比模具的PL面底。

2、顶针---产品做好之后，需要顶出模具，这些参与顶出的针就是顶针。司筒---对于一些比较细而且长的顶针，为了这些针不容易断裂，在这个针上套上一个比较粗的外套针。

3、司筒针司筒针与司筒配套使用叫做司筒针组件，是塑胶模具配件中的一种，司筒针就是司筒针组件中的顶针。司筒针是用于对胶位顶出所制造的一种顶出胶品的金属杆。在高速运转的模具里不断顶出产品，与司筒伸缩运动用于磨损或加工超差。

ug或proe模具设计中,顶针和司筒如何定义它的大小。

选取受力较大的地方。在条件允许的状态下选较大的顶针。司筒同理，但一般用在环形凸起（类似铜埋件部位）。

所以ProE转出产品工程图后，是DWG格式，用CAD打开，在CAD里放大24倍，因为要从英制转为公制。再复制镜像一份出来，镜像出来这份乘以（1+缩水），比如005 。再将单个做成块，好让它为排位“服务”。

模具设计流程：接受任务书：一般有以下三种情况：A：客户给定审定的塑件图样及其技术要求（二维电子图档，如AUTOCAD，WORD等）。此时需要构建三维模型（产品设计工作内容），然后出二维工程图。B：客户给定审定的塑件图样及其技术要求（三维电子图档，如PROE，UG，SOLIDWORKS等）。只要出二维工程图。

选取规则：顶针选取一定要顶出力均衡。给水路（运水）留下位置。选取受力较大的地方。在条件允许的状态下选较大的顶针。司筒同理，但一般用在环形凸起（类似铜埋件部位）。

讲一下排位图包括的内容，大多厂里都要求详细，顶针、司筒、镶针、运水、螺丝等等，当然有些是“如需要”就加，比如，并不是每套模都有司筒。如果是细水口的模，则更加多内容，比如拉杆，尼龙胶塞等等。我一般是怎么画排位图的因为厂里要求不高，我的习惯也是ProE+CAD路线。
