千兆网线水晶头接法

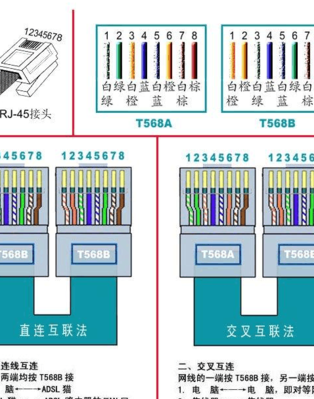

网线水晶头有平行互联法和交叉互联法两种接法。平行互联法即网线两端同为568A标准或568B标准。交叉线互联即一端采用568A标准,另一端采用568B标准。电脑网线水晶头一般用到的568B平行互联法。操作时先用压线钳将网线的外绝缘皮剥离。
千兆网线水晶头的接法如下:工具/原料:网线插座、夹子、电缆、水晶头、剪刀。首先割断网线外皮,留长约3-4cm。转动网线夹,注意不要用力过大,以免损坏内芯。然后检查线芯在刚剥除过程中有无损坏,有无断损处。
千兆网线里面一共有八根线、两个标准,我们通常使用568B的标准。首先将水晶头的金属片面向自己,从左到右的顺序为1 2 3 4 5 6 7 8,分别对应白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
水晶头有几种压法?千兆网络水晶头接法和百兆网络水晶头又有什么区别...
水晶头一般有两个常用的压线方法:T568A交叉线和T568B直连线,千兆网线的水晶头和百兆网线水晶头都采用T568B也是最常用的压线方法。区别:千兆水晶头(六类水晶头)的8根触点是分两排的,具体是因为六类的网线比较粗。采用的布局方式是一排的数量是4根,另一边也是4根,上下互相交错的布局方式。
性质不同:千兆网线是适用于千兆网络的网线,而百兆网线就是适用于百兆网络的网线,按具体的线材来分的,一般千兆网线是六类网线、超五类网线,百兆网线是五类网线。
(二)千兆网线指的是适用于千兆网络的网线,而百兆网线就是适用于百兆网络的网线,按具体的线材来分的话,一般千兆网线指的是六类网线,百兆网线指的是超五类网线。(三)在国际标准中,网线接入水晶头的接法只有两个,T568B和T568A。按水晶头铜片位置向上,从左到右按线序将接入水晶头。
网线水晶头是一样的,只是工艺的原因,好的水晶头刚好吻合。差点的呢不是太紧就是太松。千兆5类或超5类双绞线的形式与百兆网线的形式相同,也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别,都是一一对应的。
水晶头有几种压法?千兆网络水晶头接法和百兆网络水晶头又有什么区 水晶头一般有两个常用的压线方法:T568A交叉线和T568B直连线,千兆网线的水晶头和百兆网线水晶头都采用T568B也是最常用的压线方法。 区别: 千兆水晶头(六类水晶头)的8根触点是分两排的,具体是因为六类的网线比较粗。
千兆网络就是带宽为1000M的网络,而水晶头就是网络和计算机相连的一个重要部件。那么千兆网线水晶头的接法是什么样的呢?千兆网线里面一共有八根线、两个标准,我们通常使用568B的标准。
千兆网线的接法

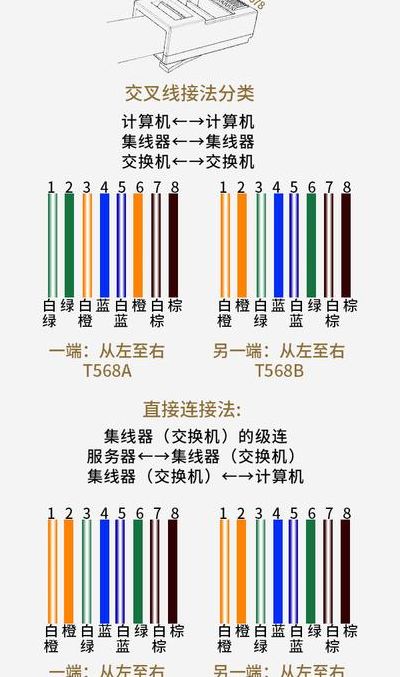

类网线水晶头有两种接法,一种是直通互联法,一种是交叉互联法。如果连接的双方地位不对等的,则使用平行(直通)线,例如电脑连接到路由器或交换机。如果连接的两台设备是对等的,则使用交叉线,例如电脑连接到电脑。交叉线的做法是:一头采用568A标准,一头采用568B标准。
网线水晶头有平行互联法和交叉互联法两种接法。平行互联法即网线两端同为568A标准或568B标准。交叉线互联即一端采用568A标准,另一端采用568B标准。电脑网线水晶头一般用到的568B平行互联法。操作时先用压线钳将网线的外绝缘皮剥离。
千兆网线里面一共有八根线、两个标准,我们通常使用568B的标准。首先将水晶头的金属片面向自己,从左到右的顺序为1 2 3 4 5 6 7 8,分别对应白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
网路中最常用的是三类线和五类线目前已有六类以上线,这也是千兆网线水晶头接法的最佳选择。第三类双绞线在lan中常用作为10mbps乙太网的资料与话音传输符合 ieee803 10base-t的标准。第五类双绞线目前占有最大的lan市场最高速率可达100mbps符合ieee803 100base-t的标准。
一端为:半橙、橙,半绿、蓝,半蓝、绿,半棕、棕;另一端:半绿、绿,半橙、半棕、棕,橙,蓝,半蓝。交织起来即可连接,双绞线两端的水晶头的排线顺序都一样就行。下面是网线的鉴别方法: 三类线里的线是二对四根,五类线里的线是四对八根。
千兆网线的接法与百兆的一样吗?
1、百兆网线和千兆网线的接法一样。百兆网线和千兆网线的接法完全相同,都是按照T568A或T568B标准接线,网线两边同时采用T568A或T568B标准接线为直通线,主要用于不同网络设备的连接,网线两边分别采用T568A和T568B标准接线为交叉线,主要用于同类网络设备的连接。
2、(一)千兆网线的直通线接法和百兆是相同的,两端都是568B的接法。(二)千兆网线指的是适用于千兆网络的网线,而百兆网线就是适用于百兆网络的网线,按具体的线材来分的话,一般千兆网线指的是六类网线,百兆网线指的是超五类网线。
3、千兆网线与百兆网线的接法大致相同,都是遵循T568B或T568A的标准线序,只是在一些细节方面有很多不同之处。众所周知,一根网线是由8芯线组成。
4、水晶头一般有两个常用的压线方法:T568A交叉线和T568B直连线,千兆网线的水晶头和百兆网线水晶头都采用T568B也是最常用的压线方法。区别:千兆水晶头(六类水晶头)的8根触点是分两排的,具体是因为六类的网线比较粗。
5、千兆网线和百兆网线线序接法一样,都按照T568标准压水晶头。
千兆网卡到千兆交换机网线接法?
千兆网卡到千兆交换机可以用直连网线连接,接交换机和千兆网卡都是使用B头。直连网线使用两头568B的接法:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,褐白-7,褐-8。直通线:直通线应用最广泛,不同设备之间,路由器和交换机、PC和交换机等都是使用直通线。
将前端上网的宽带线连接到路由器的WAN口,上网电脑连接到路由器的LAN口上。
千兆网线和普通网线都采用568A和标准568B标准两种做法,两种网线的区别在于普通网线使用8芯当中的四芯6,而千兆网线使用全部的8芯。一般大多数人习惯采用的是568B标准,具体线序(交叉线)如上图所示:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。
