图样代号（图样代号命名规则）

机械制图的图号是什么意思

机械制图的图号分为：图幅编号和图纸编号。图幅编号有1号图、2号图等等，表示图纸的大小。图纸编号由单位编号加项目代号加类别编号加零件编号，如：“HT196-00”，其中“HT”为单位编号，196为项目代号，00为类别编号；“HT196-00-10”中，10表示直属一级部件；“HT196-00-01”中，01表示直属零件。

机械图纸中的版号，也就是图号，图号只是用来记录该零件的一些基本信息(包括工件名称，工件类型，工件的修改版次）。

在机械制图中，图号包括图幅编号（如1号图、2号图）和图纸编号，后者由单位编号、项目代号、类别编号和零件编号组成，用于明确图纸的详细信息。对于建筑图纸，图号是每张图纸的唯一标识，可以帮助查找和管理，而设计号则是整个项目的标识。

直线度（——） ，是限制实际直线对理想直线变动量的一项指标。它是针对直线发生不直而提出的要求。2 圆度（○） ，是限制实际圆对理想圆变动量的一项指标。它是对具有圆柱面（包括圆面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

机械图纸常见的符号如下图所示：机械制图的常用符号很多，最好是买一本机械制图的书籍做参考。

是图样代号吧 图样代号是你根据公司的要求顺序自己加上的，比如SB250，下一个就是SB251 更改文件号：是图纸里有改动的地方，第一处改的地方就是a（在图上标@，在更改文件号的地方标a)，这样一找就找到什么地方改动了。

机械图样上的数字怎样表示?

1、图样中书写的字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。字体的高度（用h表示）的公称尺寸系列为8，5，5，5，7，10，14，20mm。

2、国标规定，图样上标注的尺寸，除标高及总平面图以米（m）为单位外，其余一律以毫米(mm)为单位，图上尺寸数字都不再注写单位。文字和止插图中的数字，如没有特别注明单位的，也一律以毫米为单位。图样上的尺寸，应以所注尺寸数字为准，不得从图上直接量取。

3、尺寸数字表示机件的真实大小（单位为毫米时，在图中不标单位），一般标注在尺寸线的上方，也可标注在尺寸线的中断处。水平尺寸的尺寸数字字头朝上，垂直尺寸字头朝左，倾斜尺寸字头有朝上的趋势。

4、机械制图尺寸标注是用毫米。国标规定，图样上标注的尺寸，除标高及总平面图以米（m）为单位外，其余一律以毫米(mm)为单位，图上尺寸数字都不再注写单位。本书文字和止插图中的数字，如没有特别注明单位的，也一律以毫米为单位。

cad图中图样代号怎么编写?

例如，一个建筑专业的平面图可能具有如下代号：P-J-P-Wall-01，其中P表示项目代号，J表示建筑专业，P表示平面图，Wall表示零件或部件名称（即墙体），01表示版本代号。

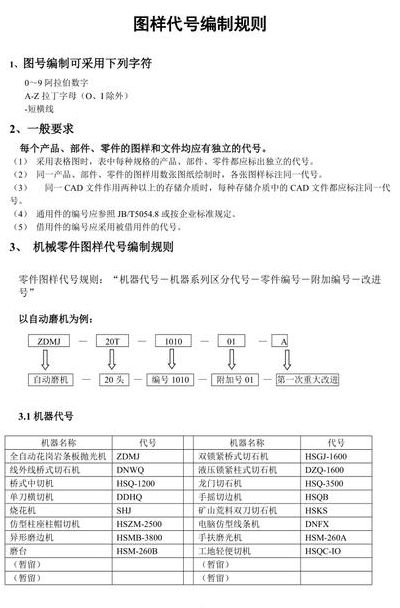

设计代码的绘制，每个企业都有自己的企业标准。各企业的图纸编号一般按相应的行业标准编制（如：JB／T5054．4－2000）。零件图代码的另一个例子是书面规则：“机器代码－机器系列代码－零件编号－附加编号－改进编号”组合。产品编码前可添加企业名称拼音缩写。

系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。当一个系统出现分支时，可采用下图的画法。系统代号：立管号的画法：竖向布置的垂直管道系统，应标注立管号，在不一致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。

系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。

图样代号是什么意思

1、图样代号是一种用于标识和区分不同图纸或图样的编码系统。在设计和制造领域，图样通常用于表示产品的形状、尺寸、材料和工艺要求等信息。为了有效地管理和检索这些图样，人们引入了图样代号制度。通过为每张图样分配一个独特的代号，可以方便地对其进行分类、存储和检索。

2、图样代号是单位编号、项目代号、类别编号、零件编号的意思。图样代号有1号图、2号图，都是由单位编号、项目代号、类别编号、零件编号组成的，所以图样代号是单位编号、项目代号、类别编号、零件编号的意思。

3、项目代号：表示该图样所属的项目或工程名称，通常使用字母或数字表示。例如，可以使用P表示某个特定项目。 专业代号：表示该图样所属的专业领域，如建筑、机械、电气等。每个专业领域通常有其特定的代号，如J代表建筑，M代表机械。

4、其中，【图样代号】是装配图标题栏中的图样代号，对被装配项而言就是【装配代号】，它是建立装配树的关键标识，在对明细表数据进行处理时(如：统计汇总)是非常有用的。 【图样代号】右边是明细表的记录，紧接着明细表记录项的是此条明细表记录所对应的图纸标题栏和图幅等的数据。

cad图样代号怎么写

CAD图样代号通常包括项目代号、专业代号、图别、零件（或部件）代号和版本代号等部分。这些部分可以根据实际需要进行组合和调整。 项目代号：表示该图样所属的项目或工程名称，通常使用字母或数字表示。例如，可以使用P表示某个特定项目。

设计代码的绘制，每个企业都有自己的企业标准。各企业的图纸编号一般按相应的行业标准编制（如：JB／T5054．4－2000）。零件图代码的另一个例子是书面规则：“机器代码－机器系列代码－零件编号－附加编号－改进编号”组合。产品编码前可添加企业名称拼音缩写。

其中，【图样代号】是装配图标题栏中的图样代号，对被装配项而言就是【装配代号】，它是建立装配树的关键标识，在对明细表数据进行处理时(如：统计汇总)是非常有用的。 【图样代号】右边是明细表的记录，紧接着明细表记录项的是此条明细表记录所对应的图纸标题栏和图幅等的数据。

焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。焊缝形式及坡口尺寸在图纸上是怎样道表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

产品图样及设计文件格式总的来说零件序号可以按规格材质等编排，图号只需写清图纸序号就好。CAD制图中怎样标注零件序号 CAD软件中的序号标注和明细编辑定制序号标注样式序号的形式由当前“序号样式”决定。直接使用默认序号样式标注的序号，引线上只显示序号值。
