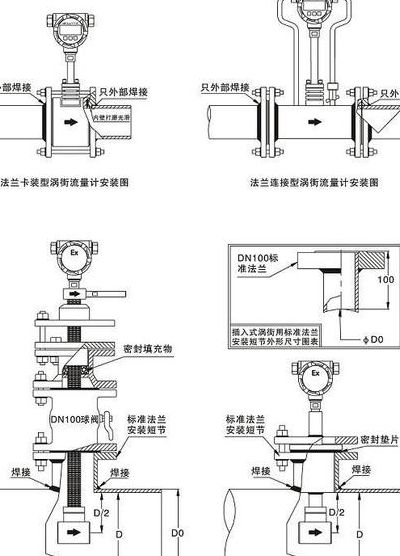

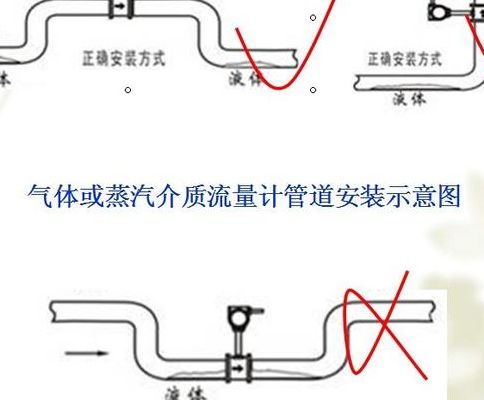

插入式涡街流量计（涡街式流量计安装方法）

涡街流量计的特点

表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。全新的数字滤波和修正功能使流量测量更加精准可靠。电池供电型无需外接电源既可连续工作两年以上。全新点阵汉字液晶显示，使用操作更方便。

涡街流量计是一种广泛应用于工业自动化领域的流量计，具有以下特点：高精度：涡街流量计的精度较高，通常可以达到0.5% ~ 0%。安装方便：涡街流量计的结构简单，安装方便，不需要特别的安装环境。范围广：涡街流量计可以测量液体、气体和蒸汽等多种介质的流量。

结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。安装简单，维护十分方便。检测传感器不直接接触被测介质，性能稳定，寿命长。输出是与流量成正比的脉冲信号，无零点漂移，精度高。测量范围宽，量程比可达1：10。压力损失较小，运行费用低，更具节能意义。

优点 (1)涡街流量计结构简单，安装维护方便；(2)无可动部件，可靠性高；(3)重量轻，价格便宜，是一种比较经济实惠的流量计。其基本性能处于中等偏上水平，购置费低于质量流量计、电磁流量计、容积式流量计等，而安装、运行、维护等费用则低于差压式流量计、容积式流量计、涡轮流量计等。

当流体以足够大的流速流过垂直于流体流向的物体时，若该物体的几何尺寸适当，则在物体的后面，沿两条平行直线上产生整齐排列，转向相反的涡列。涡列的个数，即涡街频率，和流体的速度成正比。因而通过测漩涡频率，就可知道流体的流速，从而测出流体的流量。

涡街流量计的缺点：涡街流量计工作状态下的体积流量不受被测流体温度、压力、密度等热工参数的影响，但液体或蒸汽的最终测量结果应是质量流量，对于气体，最终测量结果应是标准体积流量。质量流量或标准体积流量都必须通过流体密度进行换算，必须考虑流体工况变化引起的流体密度变化。

涡街流量计的测量范围?

1、涡街式流量计是一款适用于多种介质测量的设备，包括气体、液体和蒸气。它支持多种连接方式，如法兰卡装式、法兰式和插入式，以适应不同应用场景的需求。法兰卡装式的口径规格有25mm、32mm、50mm、80mm和100mm；法兰连接式的口径则涵盖100mm、150mm和200mm。

2、涡街流量计大口径的管道口径测量范围是DN15-DN1000之间，其中DN15-DN300算是管道小口径涡街流量计了，口径超过DN400以上的基本上就要用插入式涡街流量计了，因为大口径的不便用于管道式涡街流量计，只要是符合上述口径参数范围就可以使用涡街流量计来测量。

3、测量范围：涡街流量计的测量范围通常比较宽，压损也相对较小。而电磁流量计的测量范围相对较窄，特别是在低雷诺数的情况下，测量的精度会受到影响。结构与价格：涡街流量计的结构相对简单、牢固，价格相对较低。电磁流量计虽然使用广泛，但在应用中需要处理一些复杂因素，结构较为复杂，价格也相对较高。

插入式涡街流量计的技术参数

涡街流量计提供两种输出信号：脉冲电压输出，高电平为8～10V，低电平为0.7～3V，脉冲占空比约为50%，传输距离可达100m；另外，还有脉冲电流远传信号，4～20mA，传输距离可达1000m。仪表在使用时，对环境温度的要求为-25℃～+55℃，湿度范围为5%～90%RH50℃。

流量计的口径规格丰富，管道式DN15至DN300，插入式DN200至2000mm，提供不同流量范围的选择。测量精度根据不同介质，液体和气体的精度均为测量值的±0.5%。量程比达到10：1，满足不同工况需求。压力等级包括PN25和PN40，高压需求可按需特殊制造。

防爆涡街流量计的主要技术参数如下：公称通径范围广泛，包括DN25至DN300，以及DN300，采用插入式结构，适用于气体、液体及蒸汽的测量。标准的压力等级为5MPa（对于压力超过5MPa的情况，可进行协商采购，插入式结构的压力限制为6MPa）。

技术特性 公称通径： DN25～DN300； H型DN50～DN300。 精确度：液体0级，气体5级。 基本误差和线性度：±0%、±5%（示值误差）。重复性：0.33%。范围度：12：1～40：1。参比流量范围（见表四）。公称压力：5MPa （大于5 MPa的协议订货）。

涡街流量计在具体使用时需要设定的内部参数：仪表系数 小信号切除 4-20mA对应输出量程、采样 阻尼时间、累积清零 每家的流量计二级参数和软件不一样，一般会有密码。查询说明书中的密码，正确输入后进入二级参数更改。

功能较简单的涡街流量计包括以下参数选项：仪表系数、小信号切除、4-20mA对应输出量程、采样或阻尼时间、累积清零等。
