分频器电路（分频器电路图分析）

分频器电路(将信号分为不同频率的电路)

1、分频器电路是一种将输入信号分为不同频率的电路。它能够将输入信号分为高频和低频两部分，使得我们可以分别处理这两部分信号。分频器电路在音频处理、无线电通信等领域都有广泛的应用。分频器电路的工作原理 分频器电路的工作原理基于RC滤波器的原理。RC滤波器是一种将输入信号分为高频和低频两部分的电路。

2、输入信号：分频器的输入信号可以是任何频率的信号，通常是一个连续的正弦波信号。分频器电路：分频器电路由多个阶段组成，每个阶段都有一个特定的频率分割功能。每个阶段的输出信号将作为下一个阶段的输入信号。

3、分频就是用同一个时钟信号通过一定的电路结构转变成不同频率的时钟信号。而二分频就是通过有分频作用的电路结构，在时钟每触发2个周期时，电路输出1个周期信号。分频点是指两个相邻扬声器（如二分频中的高音与低音，三分频中的高音与中音，中音与低音）的频响曲线在某一频率上的相交点。

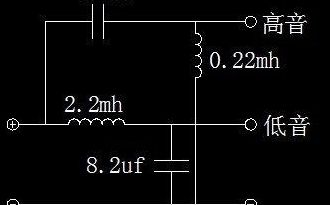

4、级分频输出 (2的4次方=16分频)从工作原理看，分频器就是一个由电容器和电感线圈构成的滤波网。高音通道只让高频信号经过而阻止低频信号；低音通道正好相反，只让低音经过而阻止高频信号；中音通道则是一个带通滤波器，除了一低一高两个分频点之间的频率能够经过，高频成分和低频成分都将被阻止。

5、在音响系统的构建中，有一个关键组件被称为分频电路，它在扬声器系统中扮演着至关重要的角色。分频器的主要任务是将音频信号按照频率范围进行分割，以便各个扬声器单元能够专注于播放其设计频率范围内的声音，从而实现音质的优化和高频细节的再现。

6、首先，分频器的主要功能是将输入的信号进行分离，产生多种不同频率的输出信号。这一过程是通过特定的电子元件和电路来实现的。当输入信号进入分频器后，内部的电路会根据不同的频率将其分解成多个部分，然后分别输出。这样，不同的频率成分就可以被分别处理和控制。

什么是分频电路?如何分频呢?

1、分频就是用同一个时钟信号通过一定的电路结构转变成不同频率的时钟信号。而二分频就是通过有分频作用的电路结构，在时钟每触发2个周期时，电路输出1个周期信号。分频点是指两个相邻扬声器（如二分频中的高音与低音，三分频中的高音与中音，中音与低音）的频响曲线在某一频率上的相交点。

2、分频是说通过分频电路，将输入信号的频率进行降低后再输出，经过处理后，输出的信号频率如果是输入信号频率的1/2，叫2分频率。由于一般中、高音扬声器的振膜及振动系统都是以高频、小振幅来设计的，当受到低频大信号激励时，振膜将产生很大的振幅，从而产生过载失真，严重时甚至会损坏扬声器。

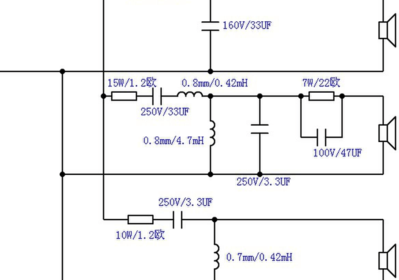

3、音箱分频器电路音箱分频器就是需要将声音信号的频率分开，将有所不同频段的声音信号区分开来，然后放大送到相应高低频段的扬声器中，实现高低有所不同音质的效果就是音箱分频器。

4、分频器是音箱内的一种电路装置，用以将输入的音乐信号分离成高音、中音、低音等不同部分，然后分别送入相应的高、中、低音喇叭单元中重放。 分频器是音箱中的“大脑”，对音质的好坏至关重要。功放输出的音乐讯号必须经过分频器中的各滤波元件处理，让各单元特定频率的讯号通过。

5、二分频：就是用同一个时钟信号通过一定的电路结构转变成不同频率的时钟信号。 二分频就是通过有分频作用的电路结构，在时钟每触发2个周期时，电路输出1个周期信号。比如用一个脉冲时钟触发一个计数器，计数器每计2个数就清零一次并输出1个脉冲。那么这个电路就实现了二分频功能。

6、分频是指将单一的频率信号转变为多个不同频率的信号。分频是信号处理中的一种重要操作。在电子设备中，例如无线电通信、音频处理等场合，常常需要将原始信号按照不同的频率进行划分和处理。具体解释如下： 分频的基本原理：分频器可以将一个输入信号分离成多个不同频率范围的输出信号。

功放机分频器接法?

分频器接线需要先分清接钱端子，及接线端与扬声器的正负极性。如果不是自制最好查阅说明书。输入端需要与功放相连．输出端分高中低（三分频）或高低（二分频）各输出端子接入对应扬声器，注意极性，正极（+ ）只能接扬声器的正。

使用74LS161计数振荡器的输出，不用设置复位和置数功能，计数器的输出从低位到高位正好满足2分频、4分频、8分频、16分频，分别接发光二极管即可。因为2，4，8，16正好是2的1，2，3，4次方。振荡器使用NE555搭建即可。

电子分频器必须装在功放前，分频后，每一部分的频率必须用一个功放来驱动扬声器。一个声道的二分频电子分频电路，就要在后而接两个功率放大器，一个功放接高音扬声器，二个功放接低音扬声器。所以共要两个二分频器加四个功放，才能带动一对音箱信号从调音台出来，一路不用分频器直接功放去推全频音箱。

其实很简单 步骤一：找到音响电路板上的喇叭线，把它连接到分频器的输入端。步骤二：找到低音的喇叭线，把它连接到分频器的低音输出端接好线。步骤三：找到高音的喇叭线，把它连接到分频器的高音输出端接好线。最后把分频器放置到合适位置，安装好音响，就能使用了。

和功放连接--输入端，分频器只有2个连接点---音箱线正负连接。2分频器，3分频器，4分频器，都是一样的连接功放正负线，2个连接点。分频器连接音箱就不同，输出端，4分频器是4对正负连接，8个连接点。板子上面有标注。

数字电路中分频器的工作原理

数字电路中分频器的工作原理是通过将输入信号的频率降低到较低的频率来实现。这通常是通过计数器、触发器、除法器等组件来实现的。分频器的作用是将输入的周期性信号划分为多个周期较长的信号，其分频比即输入信号频率与输出信号频率之比。分频器的工作原理可以分为几个步骤。

数字电路中的分频器功能主要体现在将输入信号的频率降低至输入频率的整数倍。虽然文献中提到的利用计数器实现分频是一种常见方法，但这其实只是众多分频策略中的一个。计数器分频的原理基于其内部结构：它将输入的信号作为计数脉冲，计数器的输出端会按照预设的规律产生脉冲。

在数字电路中，分频器用于较高频率的时钟进行分频操作，得到较低频率的信号，工作原理是计数。在音响行业，一般是指将音源根据高中低分成几个频段，采用高中低通滤波器。

分频器的作用是什么?

分频器的作用是什么它的作用有：分频。分频器可以合理的进行各单元功率分配，减少各单元在工作中出现的声干涉失真。保护音箱。分频器可以提供不同扬声器各自需要的最佳工作频率，弥补单元在某频段里的声缺陷，让各种扬声器更合理、重安全的工作。增加声音层次感。

分频器的作用有：基本分频、保护音箱、增加声音层次感等。基本分频 不管什么类型电子分频器的主要功能和任务当然还是分频。

分频器的作用是把功放来的信号，通过分频器内的电阻，电容，电感等元件分成高，低音信号，再分别接到高，低音喇叭。如果只有高低音的叫二分频，如果还有中音的叫三分频。分频器的作用就是将整个频率范围划分成几个频段，分别送给对应的扬声器单元。

分频器能有效地修饰喇叭单元的不同特性，优化组合，使得各单元扬长避短，淋漓尽致地发挥出各自应有的潜能，使各频段的频响变得平滑、声像相位准确，才能使高、中、低音播放出来的音乐层次分明、合拍、明朗、舒适、宽广、自然的音质效果。
