先导式溢流阀（先导式溢流阀的作用）

直动式溢流阀与先导式溢流阀的区别

1、它们组成不同：先导式溢流阀，作用主阀芯及先导阀芯的测压面上，由先导和主阀构成。直动式溢流阀主要由阀体、阀芯、调压弹簧和调压螺钉(或称手柄)组成。灵敏度不同：先导型溢流阀的导阀部分结构尺寸较小，调压弹簧不必很强，因此压力调整比较轻便。

2、工作原理不同，适用场景不同。工作原理不同：先导式溢流阀通过控制油路压力来控制流量，而直动式溢流阀利用压力差沟通控制流量。适用场景不同：先导式溢流阀宜用于系统溢流稳压，而直动式溢流阀只能用于低压小流量工况。

3、先导式溢流阀，导阀部分结构尺寸较小，因此压力调整比较轻便，但反应不如直动式溢流阀灵敏，适于在高压、大流量下工作，宜用于系统溢流稳压。直动式溢流阀主要由阀体、阀芯、调压弹簧和调压螺钉组成，先导式溢流阀作用在主阀芯及先导阀芯的测压面上，由先导和主阀构成。

4、先导式溢流阀和直动式溢流阀区别在哪里恒定压力性能不同：先导式溢流阀中的主阀芯因两端均受油压作用，主阀弹簧只需很小的刚度，当溢流量变化引起弹簧压缩量变化时，进油口的压力变化不大，故先导式溢流阀恒定压力的性能优于直动式溢流阀。

5、直动式溢流阀与先导式溢流阀虽然都是用来限制系统中的最高压力，但它们的工作原理和特性存在差异。共同点在于，它们都是通过进口压力来控制溢流，确保系统的压力安全。首先，直动式溢流阀结构简单，内部只有一个主阀。

6、恒定压力性能不同：先导式溢流阀中的主阀芯因两端均受油压作用，主阀弹簧只需很小的刚度，当溢流量变化引起弹簧压缩量变化时，进油口的压力变化不大，故先导式溢流阀恒定压力的性能优于直动式溢流阀。反应灵敏不同：先导式溢流阀是二级阀，其反应不如直动式溢流阀灵敏。

5、实际应用不同：先导式溢流阀宜用于系统溢流稳压，直动式溢流阀因灵敏度高宜用做安全阀。直动式溢流阀一般只能用于低压小流量工况，因控制较高压力或较大流量时，需要刚度较大的硬弹簧，不但手动调节困难，而且阀口开度略有变化，便引起较大的压力波动。系统压力较高时就需要采用先导式溢流阀。

控制主阀芯的开启和关闭。在先导式溢流阀中，先导阀和主阀是两个相互关联的阀芯。当进油压力达到一定值时，先导阀打开，使主阀芯上方的液压力大于主阀芯下方的液压力，从而推动主阀芯向上移动，打开主阀口，实现溢流。所以先导阀的作用是控制主阀芯的开启和关闭，确保溢流阀在需要溢流时能够正常工作。

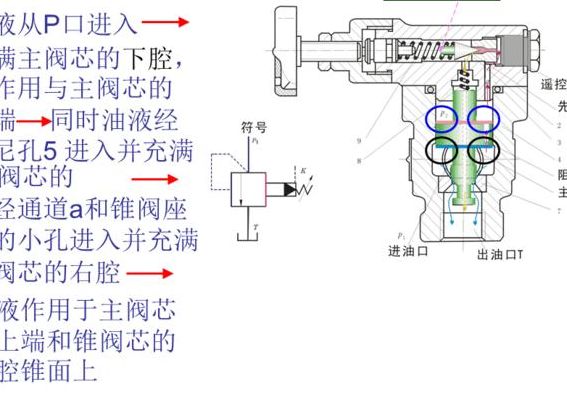

先导式溢流阀的工作原理：工作时，液压力同时作用于主阀芯及先导阀芯的测压面上。当先导阀1未打开时，阀腔中油液没有流动，作用在主阀芯6上下两个方向的压力相等，但因上端面的有效受压面积A2大于下端面的有效受压面积A1，主阀芯在合力的作用下处于最下端位置，阀口关闭。

溢流阀的用途 1溢流阀定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。当系统压力增大时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。安全保护作用：系统正常工作时，阀门关闭。

先导式比例溢流阀的工作原理是将控制油路中的压力信号，通过比例放大阀控制电磁阀的开启程度，从而控制液压系统的流量和压力。先导式比例溢流阀通常应用于需要精确控制液压系统流量和压力的场合，比如工业自动化、数控机床、液压伺服系统等。

先导的意思就是导通为主，减压为次。调压装置时为了保护管件不至于因为压力过大而损坏。

当压力油从先导式溢流阀的入口流入时，它会在主阀芯下端的平面上受到压力的作用。阀体内部设有一个阻尼孔，压力油通过这个孔进入先导阀的右腔，并最终对先导铅封溢流阀的阀芯施加压力。先导溢流阀的阀芯通常因弹簧推力而处于常闭状态。通过外部的调节手柄，可以调整弹簧的预调压力。

先导式溢流阀是一种用于控制液压系统中压力的阀门。它的工作原理是通过先导阀控制溢流阀的开启和关闭，从而控制系统中的液压压力。具体来说，当系统中的压力超过设定值时，先导阀会打开溢流阀，使液压油从系统中流出，从而保持系统中的压力恒定不变。

与直动式溢流阀相比，先导式溢流阀的优势在于流量控制更为精细，弹簧受力更小，压力调节能力出色，尤其在高压大流量的应用场景中，它犹如稳健的守护者。然而，由于存在先导阀，它的反应速度可能略逊一筹，就像交响乐中的短暂停顿，为的是追求更精准的节奏。

先导式溢流阀主阀阀芯的阻尼孔堵塞则会导至主阀口常开，无法调压。则主阀上下两腔的油液压力差几乎相等，主阀芯不能抬起，无法溢流 .先导式溢流阀，作用主阀芯及先导阀芯的测压面上，由先导和主阀构成，主阀芯开启是利用液流经阻尼小孔形成的压力差，从而调节开口实现压力控制。
