电缆故障综合测试仪（电缆故障综合测试仪原理）

电缆故障测试仪的参数和规格?

1、电力电缆故障综合测试仪技术参数详细解读如下： 测距功能（M）：- 测量模式包括低压脉冲和脉冲电流，采样频率高达100MHz。- 在低压脉冲模式下，分辨率达到1米，而脉冲电流模式则为4米。发射电压为30V，测距范围可达30公里，但有2米的盲区。

2、电缆故障测试仪具备出色的性能参数，其中包括：测试距离极其可观，至少可达10公里，确保对长距离电缆的全面检测。故障点定位精度极高，误差控制在0.5米以内，能准确锁定故障位置，提高维修效率。路径探测功能同样强大，支持对10公里及以上电缆路径进行精确探测，帮助用户快速了解电缆布局。

3、在精度方面，测试误差控制得非常严格。相对误差控制在±2%，这意味着在故障点在千米以内，误差不超过15米；而对于千米以上的故障，误差也控制在20米以内。故障定点误差更是精确到±0.5米，确保了故障点的精准定位。读数分辨率方面，仪器基于电缆电波传播速度V，具有V/60米的精细度。

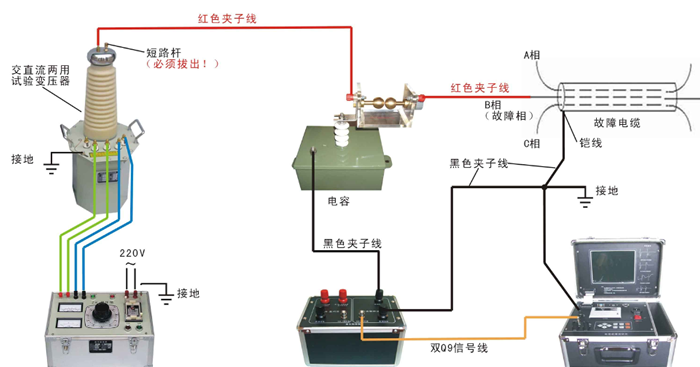

4、高压设备：电流取样器、电缆故障一体化高压发生器、脉冲电容器、成套专用测试线等。电缆故障测试仪是一套综合性的电缆故障检测设备。用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试。

5、在精度方面，该测试仪相对误差控制在±2%，当故障点位于千米以内时，误差不超过15米；对于千米以上位置，误差范围控制在20米。此外，故障定点误差更是精确到±0.5米，确保故障位置的定位准确无误。

6、．功能齐全 测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪，可准确测定故障的精确位置。

电缆检测仪器有哪些

电缆检测仪器主要包括以下几种：局放检测系统、电缆故障综合测试系统、电缆故障定位仪、电缆故障寻径仪、直流电阻测试仪、超低频交流耐压系统以及高频振荡波测试系统等。局放检测系统用于检测电缆中的局部放电现象，这是评估电缆绝缘状况的重要手段。

YTC601电缆识别仪是一款小巧轻便的手持设备，其设计紧凑，被精心封装在坚固的铝合金箱内。该仪器由三个主要部分组成：一个信号发生器，一个配备了敏感传感器的接收机，以及相关的连接线。其工作原理是，为了准确地确定电缆的身份，需要对目标电缆施加一个特定的信号，这个信号会被仪器内的专用接收机捕捉。

电缆故障测试仪(又称地下电缆故障测试仪)能有效解决查找埋地电缆故障点的问题，因此被广泛应用于城市、工厂、矿区等大型企业。众所周知，电缆故障测试仪由电缆故障测距仪、电缆故障定位器等主要设备组成，满足了现代电缆检测中的各种故障检测要求。

测量电缆长度的仪器叫线缆长度测试仪。线缆长度测试仪是单人即可进行线缆的连通性测试仪器。主要功能特点时单人即可进行线缆的连通性测试。可检测5E、6E同轴电缆及电话线的接线故障，包括开路，短路，跨接。其他功能：简单易用，大屏幕显示使测试结果一目了然。便于携带，电池寿命长(待机50小时)。

单片机控制的电缆故障测试仪传统的电缆故障测试仪，有的厂家叫电缆故障探测仪，或者叫电缆故障检测仪，其实都是同一类仪器，其一般的组成为：①、传统形式：采用闪测仪、路径仪、定点仪三件分立的形式。

EDHZC-5型通信电缆故障测试仪是便携式、多功能的电缆故障全自动测试仪器。

电缆故障测试仪工作原理是是怎么样的?

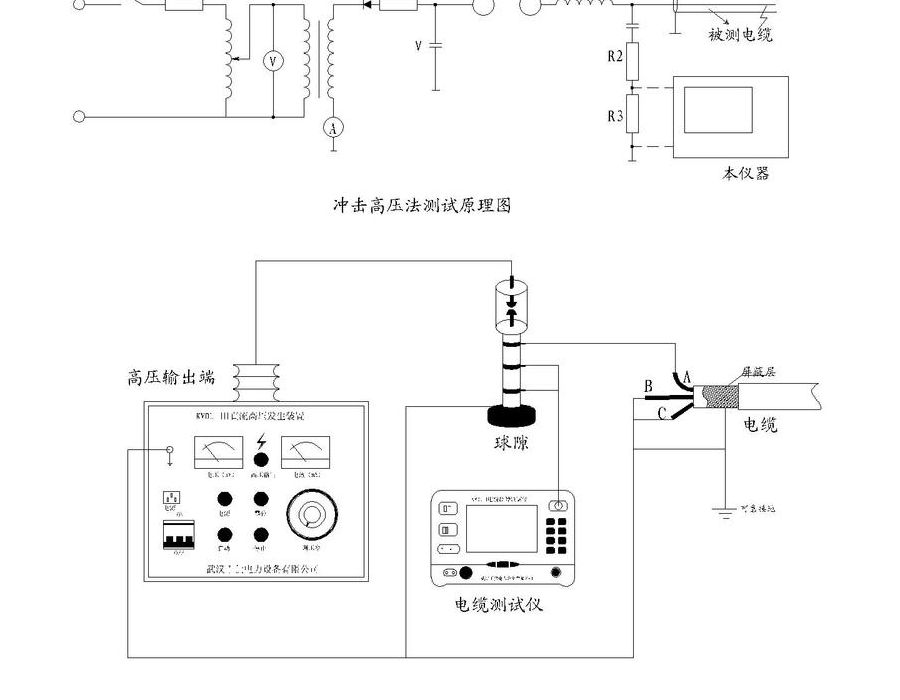

电缆故障测试仪直流故障测试方法的原理：直接闪络法适用于测量高电阻闪络故障，在实际测试中，操作方法和接线图与闪光法(无球隙)基本相同。

测试电力电缆故障的基本原理是通过高压脉冲引发故障点的击穿，产生电磁波和声音信号。当使用弧反射法（二次脉冲法）时，高压脉冲使得高阻故障点产生电弧，低压脉冲测量到的反射波形变化显著，形成清晰的短路波形，从而轻松判断故障位置。这种方法结合了低压脉冲和高压闪络技术，简化了波形分析。

电缆故障测试仪的基本原理。根据故障检测原理，当仪器处于闪络触发模式时，故障点瞬时击穿放电形成的闪络回波是随机的单一瞬态波形，因此测试仪器应具有存储示波器功能，能够捕捉并显示单一瞬态波形。

电力电缆故障进行测试的基本方法是通过对故障电力电缆施加高压脉冲，在电缆故障点处产生击穿，电缆故障击穿点放电的同时对外产生电磁波并同时发出声音。

目前大部分电缆故障测试仪的工作原理是域反射法(TDR)，即脉冲反射仪不经过高压冲击器就能独立测量电缆的低阻和开路故障。脉冲信号传输时，电缆数据实时传输到测试主机，形成电缆波形数据图，通过波形数据分析确定电缆故障点到测试端的距离。

为了防止公用设施遭受罢工，使用电缆故障定位仪（也叫电缆故障测试仪）来检测埋设的公用设施的存在和邻近。本文将帮助解释电缆故障定位仪的工作原理和检测地下设施的方法。
