浮标式气动量仪（浮标式气动量仪怎么校准）

中华人民共和国机械行业标准:浮标式气动量仪目录

1、本文档详细阐述了中华人民共和国机械行业标准中关于浮标式气动量仪的各项规定，旨在为该设备的设计、生产和检验提供明确的指导。首先，范围部分明确了浮标式气动量仪适用的领域和目标，确保其在特定工业环境中能够准确、可靠地进行测量。

2、中华人民共和国机械行业的标准，即JB/T 3760-2008《浮标式气动量仪》是对之前版本JB/T 3760-1991的修订。该标准的主要变化包括：首先，气动量仪指示器的外观图形有所更新，对比1991年版本的图1，新的版本呈现出不同的设计（参见图1）。其次，对于气动量仪示值总误差的测定方法，也进行了调整。

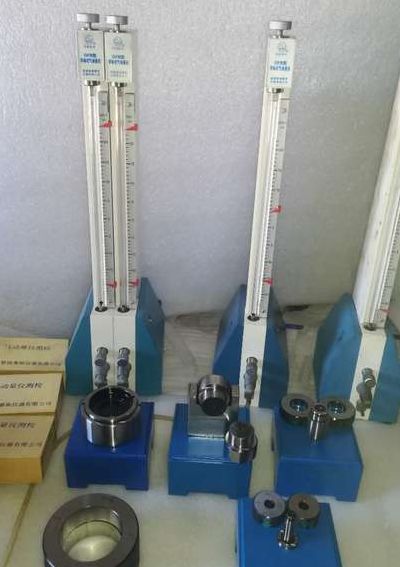

如何使用浮标式气动测量仪

清洁浮标式气动量仪：在使用前，请确保气动量仪和其支架表面无灰尘和油渍，保持其清洁状态。调整气动内径测量头与校对规：- 计算上下限校对规的范围：上限校对规（20276mm）与下限校对规（29701mm）之间的差值为0.0575mm，换算为微米为58μ。

先将下限校对规（设为Ф2000）套入测量头上，使喷嘴位于校对规的中部，调节零位旋钮使浮标处于“0”位。

量仪调整的正确性对测量结果至关重要，因此必须认真对待。不同测量类型的调整方法有所不同，但掌握以下三种基本调整方法后，应对其他类型的调整不再感到困难。气动轴向测量头和测量台架的调整，尤其是放大倍数的调整，通常在两个基准点上进行。

环规使用环规通常成对提供，包括一个上差和一个下差环规。它们之间的差值即为公差范围。在调整时，只需使用一个管（测量通道），并调节该管下方的调节钮（包括上部和下部各一个），以达到所需的测量精度。测量准备调整完毕后，气动量仪即可用于测量。直接读取浮标显示的数值即可得到测量结果。

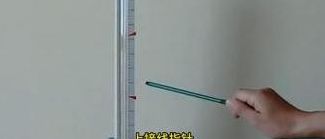

如有偏差，调节倍率旋钮，向上限位置相反方向调整，即浮标处于上限位置以上，调节倍率旋钮，使浮标处于上限位置以下，再用零位旋钮调至上限位置.反复用上下限校对规调节零位与倍率旋钮，即可使浮标处于“+28”与“-30”的位置。

量：量仪调整完毕后，即可进行测量工作。当用气动轴向测头及测量台架进行测量时，将工作的被测面放在测量喷嘴下面，浮标可直接指示出被测量工件的尺寸。内、e68a84e8a2ade79fa5e9819331333332393963外径的测量只要将被测工件代替校对规（校对柱），浮标可直接指示出被测工件的尺寸。
