地形图图式（地形图图式中的符号分为哪三种）

解析新旧地形图图式对比(2)

1、版地形图图式与2007版相比，对地物符号样式进行了显著调整。例如，地下室房屋在新图式中仅标注层数，而非虚线和层数双标注。悬空通廊的表示方式也从实线变为了虚线。温室和大棚的符号，2017版只标注植物种类，不再需额外配置不依比例尺符号。围墙的填充符号在新图式中变为短线，而非小方块。

2、cass2008及以上版本有将新旧图式转换的功能。可以转换大部分符号 。8想在地形图的居民地图层中选择出所有的砼房，有基于cass编码的选择器吗？cass0中有基于cass编码的选择器“过滤选择集”。

3、在南方cass2008中用distuser命令点选两个点之间的距离，显示水平距离，我记得在cass0中可以显示实际水平距离和图上距离，2008中无法显示图上距离，这样我在加图框的时候还是需要换算，比较麻烦，我想这个问题应该加上去比较方便，请问有方法可以解决吗？cass的这个功能，一直都是显示平面距离。

4、如果不是用二调版cass，在标准版cass里只要宗地号没有变，输出的mdb文件编辑后可以导入。8cass1是用95版图式，绘制的图形。能否在cass2008里转换成07版图式？cass2008及以上版本有将新旧图式转换的功能。可以转换大部分符号 。

地形图图式光辉部如何理解

按论坛的解释是：光线从西北方向照下来。（当你晚上绘图时，台灯总是放在左上角（即西北角），迎着光线的绘虚线，被虚线挡住的另一边绘实线。）上虚下实，左虚右实，虚线绘在光辉部，实线绘在阴影部。

以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部，实线绘在暗影部，一般在居民地、桥梁、渡口、徒涉场、山洞、涵洞或道路相交处交换虚实线方向。

地形图上用文字数字或特定的符号对地物

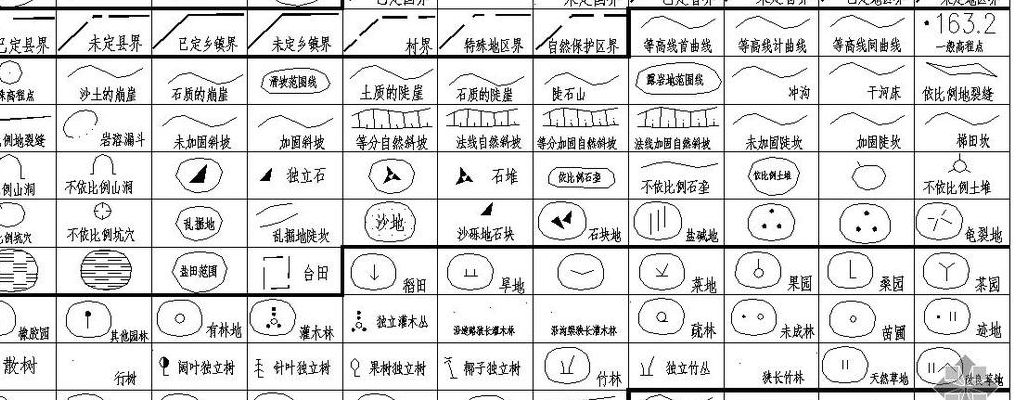

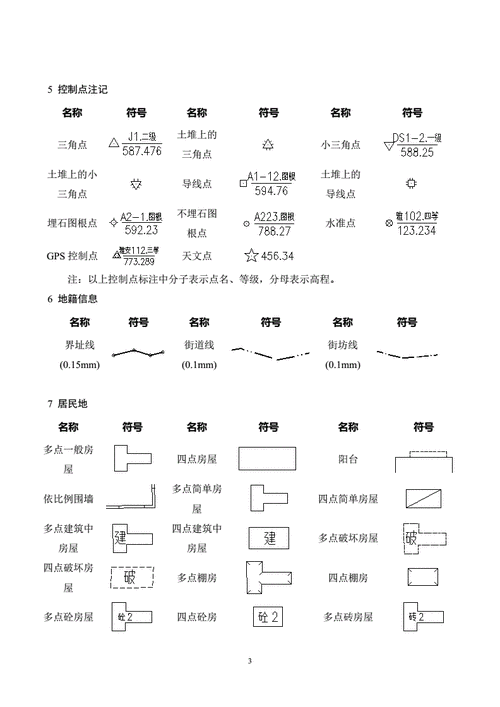

1、地形图上用文字、数字或特定的符号对地形、地物加以补充说明的部分是地形图的主要内容之一，是判读地形图的直接依据。注记符号就是用文字、数字或特定的符号等对地形图上的地物、地貌 作补充和说明，如图上注明的地名、控制点名称、高程、房屋层数、河流 名称、深度、流向等。

2、地形图是表示地形、地物的平面图件，是用测量仪器把实际测量出来，并用特定的方法按一定比例缩绘而成的。它是地面上地形和地物位置实际情况的反映。 地形图上表示地形的方法很多，最常用的是以等高线表示地形起伏，并用特定的符号表示地物，一般的地形图都是由等高线和地物符号所组成。

3、对地物加以说明的符号被称为地物注记，如江河的流向以及林木、田地类别等说明。根据《中华人民共和国国家标准GB/T 20251-2007 1：500 1：1000 1：2000地形图图式》将所有地图地物要素分为测量控制点、水系、居民地及设施、交通、管线、境界、地貌和植被与土质8个一级大类。

4、高程注记在地图上有两种形式：一种是高程点的注记，用黑色，字头朝向地图的北方（上方）；一种是等高线注记，用棕色，字头朝向上坡方向。高程注记：用直立等线阿拉伯数字，接近字隔，水平字列，一般标注在测定点右侧。等高线注记：一般注加粗等高线，如稀少可注于首曲线。
