555施密特触发器（555施密特触发器管脚图）

数字电路题目,555定时器构成的施密特触发器。怎么判断是电压正向输出...

白天，光线较亮，光敏电阻RG呈低阻状态，为此分压点为高电位。当⑥脚电压在2/3电源电压以上时，双稳态电路复位，NF555的输出端③脚为低电位，继电器K不工作，路灯L不发光。当夜幕降临时，光敏电阻RG因无光照射而呈现高电阻，此时分压点为低电位。

图中555连接为斯密特触发器，因此输出波形是与输入正弦波同频率的方波。由于555采用单电源供电，因此，是直流方波。由于555的阀值是1/3和2/3电源电压，因此，其上升沿发生在输入为10/3 V时，下降沿发生在输入5/3 V时，因此，方波与输入正弦波的相位不一致。

组成的施密特触发器，当外接电压作为控制信号时，V+=Vcon=6V，而V-=1/2 *Vcon=3V，回差电压就是3V。

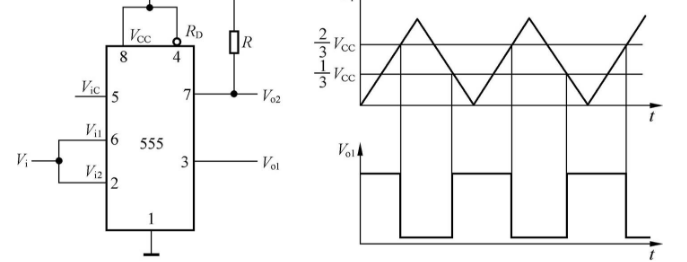

NE555施密特触发器工作原理 当Vi=0V时，即Vi12/3Vcc、Vi21/3Vcc，此时Vo=1。

典形施密特触发电路NE555内部跟2脚输入电压比较的就是回差电压=Vcc/3，但当5脚接4v，内部原来2Vcc/3被钳位在4v，Vcc/3就变为4/2=2v=回差电压。

555定时器,施密特触发器。单稳态触发器,多谐振荡,工作原理

1、NE555单稳态触发器工作原理 稳态：输出uo为低电平，即无触发器信号（ui为高电平）时，电路处于稳定状态——输出低电平。触发：在ui负脉冲作用下，低电平触发端得到低于（1/3）Vcc，触发信号输出uo为高电平，放电管VT截止，电 路进入暂稳态，定时开始。

2、单稳态模式 在单稳态工作模式下，555定时器作为单次触发脉冲发生器工作。当触发输入电压降至VCC的1/3时开始输出脉冲。输出的脉宽取决于由定时电阻与电容组成的RC网络的时间常数。当电容电压升至VCC的2/3时输出脉冲停止。根据实际需要可通过改变RC网络的时间常数来调节脉宽。

3、定时器的工作原理可以通过以下步骤简单描述： **电压比较：** 555定时器内置有两个输入端——置位（SET）和复位（RESET），它们分别连接到电压比较器的两部分。这两个输入端与外部电阻和电容网络相连，形成一个定时电路。

4、555定时器的工作原理基于直流电震荡后升压，例如使用6V-12V直流电源可以产生高压脉冲。 电路中的三极管Q1和Q2构成振荡器，产生3Hz的直流脉冲电压。这些电压输入到变压器的初级线圈，次级线圈在每个脉冲结束时产生高电压。 脉冲的重复频率可以通过调整C2和R1的值来控制。

5、A2的输出为0，可将RS触发器置0，使输出为0电平。555定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以方便实现多谐振荡器、单稳态触发器和施密特触发器等脉冲产生与变换电路。由于使用灵活，方便，所以555定时器在波形的产生与变化，测量与控制，家用电器，电子玩具等许多领域中得到了应用。

6、实验目的 1．熟悉单稳态触发器、多谐振荡器、施密特触发器的工作原理；2．了解555定时器的结构与工作原理。实验原理 （一）555电路的工作原理 基本组成 555电路的简化结构图如图1(a)所示，逻辑符号及外引脚排列如图1(b)所示。

555集成定时器构成的施密特触发器,当电源电压为15V时,其回差电压值为...

1、里面是3个5K电阻串联，取2个分压点的电压为参考电压的，所以是电源电压的1/3和2/3为两个触发点，回差是1/3电源电压。

2、组成的施密特触发器，当外接电压作为控制信号时，V+=Vcon=6V，而V-=1/2 *Vcon=3V，回差电压就是3V。

3、典形施密特触发电路NE555内部跟2脚输入电压比较的就是回差电压=Vcc/3，但当5脚接4v，内部原来2Vcc/3被钳位在4v，Vcc/3就变为4/2=2v=回差电压。

4、的回差电压跟电源电压有关。若其5脚接10nF电容时，回差电压约等于Vcc。改变5脚电压，即可调整回差电压。

5、设负反馈放大电路的反馈系数为F，在深度负反馈条件下，其放大倍数Auf≈ 。2构成一个7进制计数器，至少需要 个触发器。2用555定时器构成的施密特触发器，当5脚经电容接地时，回差电压ΔVT= 。30.双积分ADC与逐次比较ADC相比，抗干扰能力 。
