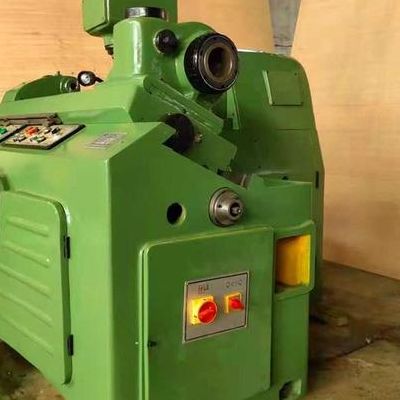

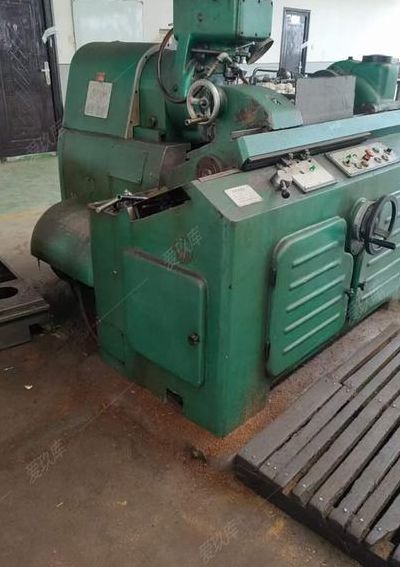

花键铣床(花键铣床y631k)

十日日十日日10-3130 阅读0 评论

谁知道花键轴的加工方法

滚切法:用花键滚刀在花键轴铣床或滚齿机上按展成法加工, 这种方法生产率和精度均高,适用于批量生产。铣削法:在万能铣床上用专门的成形铣刀直接铣出齿间轮廓,用分度头分齿逐齿铣削;若不用成形铣刀,也可用两把盘铣刀同时铣削一个齿的两侧, 逐齿铣好后再用一把盘铣刀对底径稍作修整。

花键铣床(花键铣床y631k)

花键轴的加工方法多样,主要包括滚切、铣削、磨削以及冷打等技术。滚切法通过花键滚刀在花键轴铣床或滚齿机上按展成法加工,生产率和精度高,适用于批量生产。铣削法则在万能铣床上使用专门的成形铣刀或盘铣刀进行逐齿铣削,生产效率和精度较低,主要用于单件小批生产或淬硬前的粗加工。

花键轴加工的几种方法及使用的机床:①滚切法:用花键滚刀在花键轴铣床或滚齿机上按展成法加工,这种方法生产率和精度均高,适用于批量生产。

基本原理:花键轴滚切法是通过使用专门的花键轴滚刀,在滚刀和工件之间形成搭接区域,使工件上的花键和槽在滚刀的作用下沿轴向逐渐进行削除和整形,最终实现轮轴轴身上的花键加工。滚削压力分析:径向滚削力是滚刀对工件表面进行活动齿的切削力,轴向挤压力指花键滚刀放入到花键与槽之间时的挤压力。

批量大、能长期加工(能加工20年以上)。采用酸洗——热挤压——酸洗——冷挤压成型——检验(少切削无切削加工的工艺)。批量大、能长期加工(能加工10年以上)。采用酸洗——热拉——冷拉——下料——花键铣铣花键——检验。

花键轴铣床技术参数

1、这款数控花键轴铣床具有以下技术参数:最大加工直径可达125毫米,加工长度最大可达600毫米,工件长度则支持至750毫米。中心高度固定在370毫米,适应范围内的最大加工模数为4毫米,能够加工的齿数范围从4到60个。

花键铣床(花键铣床y631k)

2、以下是关于花键轴铣床的一些技术参数:这款铣床的最大加工直径达到了80毫米,使用的铣刀主轴孔具有莫氏4号的锥度。在加工长度方面,它可以处理长达600毫米的工件。车头主轴套孔同样采用莫氏4号锥度设计,顶尖距固定在640毫米。尾座孔的锥度同样为莫氏4号,适合多样化的加工需求。

3、机床的主要规格参数:最大加工直径200mm、 顶尖距2500mm、 最大安装直径500mm、 最大加工长度2300mm、加工花键齿数4-50、铣刀转速级数6级。

数控花键轴铣床技术参数

1、这款数控花键轴铣床具有以下技术参数:最大加工直径可达125毫米,加工长度最大可达600毫米,工件长度则支持至750毫米。中心高度固定在370毫米,适应范围内的最大加工模数为4毫米,能够加工的齿数范围从4到60个。

2、数控花键轴铣床是一种现代化的加工设备,它采用先进的数控系统进行精密控制,通过伺服电机精确执行进给动作,革新了传统的加工方式。这种机床特别适合加工各种不同齿形的花键轴,包括直齿连轴齿轮、直齿轮,甚至锥度花键和台阶齿轮,展现了其广泛的适用性。

3、铣床的铣削速度和进给量的计算是有相应公式的。

花键铣床工人主要做什么

.完成班内安排的工作任务和目标。2.负责铣工作业和设备维护。3.配合其它工种进行协同作业。任职条件:1.有铣工操作经验。2.具备较好的机加工工艺水平。3.熟悉零件图读图方法。4.职高或中技以上学历。铣工在制造业是很重要的工种,是特种工具零件复杂的加工工序。

另外铣床工除了操作铣床之外,还有一个比较重要的工作,就是磨刀,这一点和车床工相似,因为刀具在切削金属之后,刀头会变得不再锋利,这时候就需要比较高超的磨刀技术,把刀头重新磨的锋利,而仅仅只是磨刀这个操作需要半年甚至一年以上的时间才能非常好的完成。

负责铣工作业和设备维护。配合其它工种进行协同作业。任职条件:有铣工操作经验。具备较好的机加工工艺水平。熟悉零件图读图方法。职高或中技以上学历。

钣工,主要做钣金件,通常把薄板做出想要的形状,划线对它很重要。车床,可以加工出轴类的零件。

证书等级分为初级、中级、高级、技师、高级技师,证书由劳动和社会保障部颁发。铣工在制造业是很重要的工种,是特种工具零件复杂的加工工序。铣工不仅要掌握经常使用的机床工具的知识,还要熟练掌握计算和调整,例如分度测角等。齿轮花键涡轮成形等都是铣工的拿手好戏,工具模具更离不开铣工的参与。

花键加工用什么机床,

铣床作为花键加工机床的一种,通常采用卧式布局,工件被夹持在头架和尾座之间,铣头配备有花键滚刀,与工件主轴保持精确同步。通过展成法,工作台或铣头的移动使得轴向进给得以实现,其自动工作循环显著提升了生产效率。

在花键加工机床领域,无屑加工方式主要由搓齿机床和滚轧机床占据主导。其中,搓齿机床因其显著优势在精密冷成形机床中备受推崇。

花键轴的加工方法多样,主要包括滚切、铣削、磨削以及冷打等技术。滚切法通过花键滚刀在花键轴铣床或滚齿机上按展成法加工,生产率和精度高,适用于批量生产。铣削法则在万能铣床上使用专门的成形铣刀或盘铣刀进行逐齿铣削,生产效率和精度较低,主要用于单件小批生产或淬硬前的粗加工。

花键加工机床(splinerollingmachine)是一种加工花键轴、花键孔或花键拉刀的花键侧面或底径表面的专门化机床。花键加工机床适用于汽车、拖拉机、飞机和机床等大批或成批生产的部门,分为铣床、磨床和少无切削加工机床等类型。

花键轴加工您可以联系我们。花键加工是利用机械的方法获得花键特定结构和精度的工艺过程。花键加工可采用齿轮加工机床,或专用的花键加工机床,也可以采用冷打和冷挤压的加工方法。花键轴的加工方法是有很多的。主要是采用滚切、铣削和磨削等切削加工方法,也可采用冷打、冷轧等塑性变形的加工方法。

数控龙门铣床的价格大概是多少?

你说的加工长度是6米吧,宽度是多少呢,宽度在1米-3米之间的话大概在20-80万之间价位 还分重型和轻型龙门铣床呢。

还有一些特殊用途的铣床,比如专门用来重切削的,这种铣床不求精度,主要用来粗加工,效率较高,价位一般在五六万至十几万不等。还有数控铣床等。(如下图)其他的还有大型的龙门铣,用来加工大型的工件或者模具等,价位几十万甚至上百万的也有。(如下图)不知道我的回答能否对你有所帮助。

数控机床的品种很多,根据其结构、规格大小、精度指标、配置,价格从几万元到上百万元不等,所以无法定量地回答你现在的问题。

平米厂房,80余人的核心制作团队,数控加工中心11台(最大行程8米)、注塑机11台、真空复模机2台,UV机、喷砂机、车床、铣床等设备。(联系:百度“长沙高菱”或加Q露琪尔灵灵要尔尔妻,也可拨打:要五路,要路要山,三路巴山)地址:麓谷大道和文轩路交叉口新长海中心。挨着汽车西站。
