水晶头接线顺序（水晶头接线顺序568b）

网线水晶头接线的顺序问题

A线序：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。568B线序：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。详解网线水晶头接法和线序 568B标准摆放的顺序是：橙绿蓝棕，白在前，蓝绿（两线）互换。

水晶头接线颜色有两种：平行线的做法是：两头同为568A标准或568B标准。（常用）交叉线的做法是：一头568A标准，一头568B标准。

网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。

-绿白，2-绿，3-橙白，4-蓝，5-蓝白，6-橙，7-棕白，8-棕。网线接线568B标准排序 1-橙白，2-橙，3-绿白，4-蓝，5-蓝白，6-绿，7-棕白，8-棕。网线的接法按照水晶头不同接法，网线也分为直通线和交叉线两种接法。

网络和监控线水晶头颜色接线顺序排列?

网络和监控线水晶头的颜色接线顺序排列通常采用TIA/EIA-568B标准，即橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。这个标准确保了线缆中各颜色线对的正确排列，以实现稳定且高效的信号传输。

网线水晶头颜色排列顺序：会看到彩色与白色互相缠绕的八根金属线。橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

网线一端的水晶头按照 “橙白、橙、绿白、蓝、蓝白、绿、棕白、棕” 的颜色顺序排列并插入水晶头，然后用压线钳压好。监控摄像头或相关设备的网口端也按照同样的颜色顺序与网线的另一端进行连接。568A 标准接法：线序为 “绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”38。

一头568A标准，一头568B标准。568A标准顺序：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕 568B标准顺序：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕如果连接的双方地位不对等的，则用平行线，例如电脑连接到路由器或交换机。如果连接的两台设备是对等的，则用交叉线，例如电脑连接到电脑。

监控线水晶头怎么接遵循网络布线标准，水晶头通常采用586B的标准制作，两个水晶头应保持一致。线序排列为：白橙橙白绿兰白兰绿白棕棕；白橙橙白绿兰白兰绿白棕棕。

稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。第二步：排列顺序把每对相互缠绕在一起的线缆逐一解开。排列的时候应该注意尽量避免线路的缠绕和重叠，还要把线缆尽量扯直，用压线钳的剪线刀把线缆顶部裁剪整齐。第三步：检查并插入水晶头，然后把整理好的线缆插入水晶头内。

网线水晶头接法顺序图片

详解网线水晶头接法和线序 568B标准摆放的顺序是：橙绿蓝棕，白在前，蓝绿（两线）互换。568A标准摆放的顺序是：橙绿蓝棕，橙绿两系先互换为绿橙蓝棕，白在前，蓝橙两线再互换。[共同点：蓝棕（两色系）均在后，白在前，6交替。

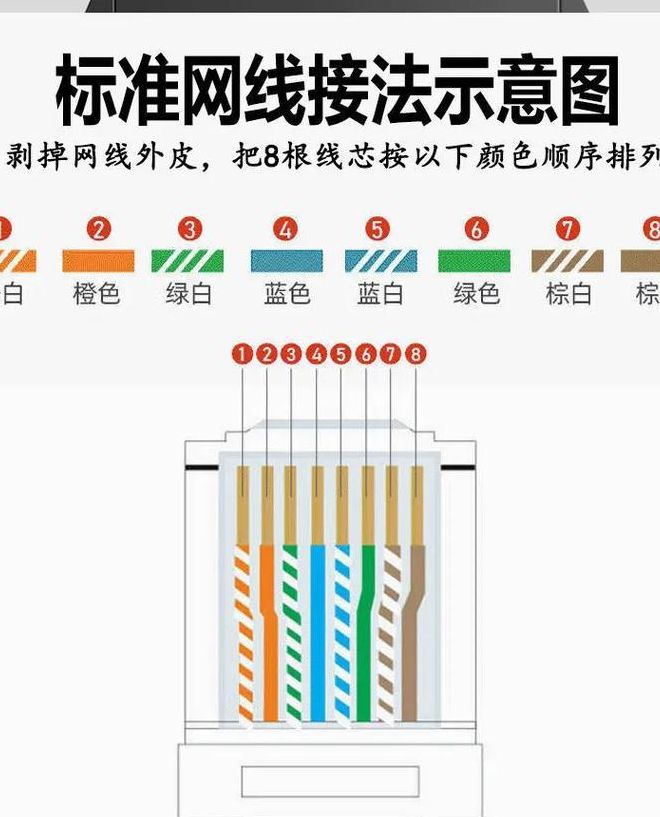

准备一把网线钳和网线，如图，将网线胶皮剪掉长约2cm的长度，露出8条不同颜色的小线。将它们按照这样顺序进行排列：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。再用网线钳剪齐。

网线水晶头接法的图解步骤如下：首先把网线放入压线钳先剥掉外皮。把网线按白橙橙白棕棕顺序用手拉直排列。水晶头金属触脚面朝上，把排列好的网线按白橙橙白棕棕的依序插入水晶头的。6孔中【水晶头有8个接孔】。并再次检查一遍是否接对。

有以下具体步骤：先准备好用品，水晶头两个、切线工具、网线、测线器。把网线伸入切线工具一小段，大约两三公分，把网线外面的皮用切线工具去掉，然后把线摆平捋直。注意线的顺序，从左到右的顺序是：橙白、橙、绿白、绿、蓝、蓝白、绿、棕白、棕，时间长了可能会忘记，先记下来吧。

宽带水晶头的接线顺序是什么

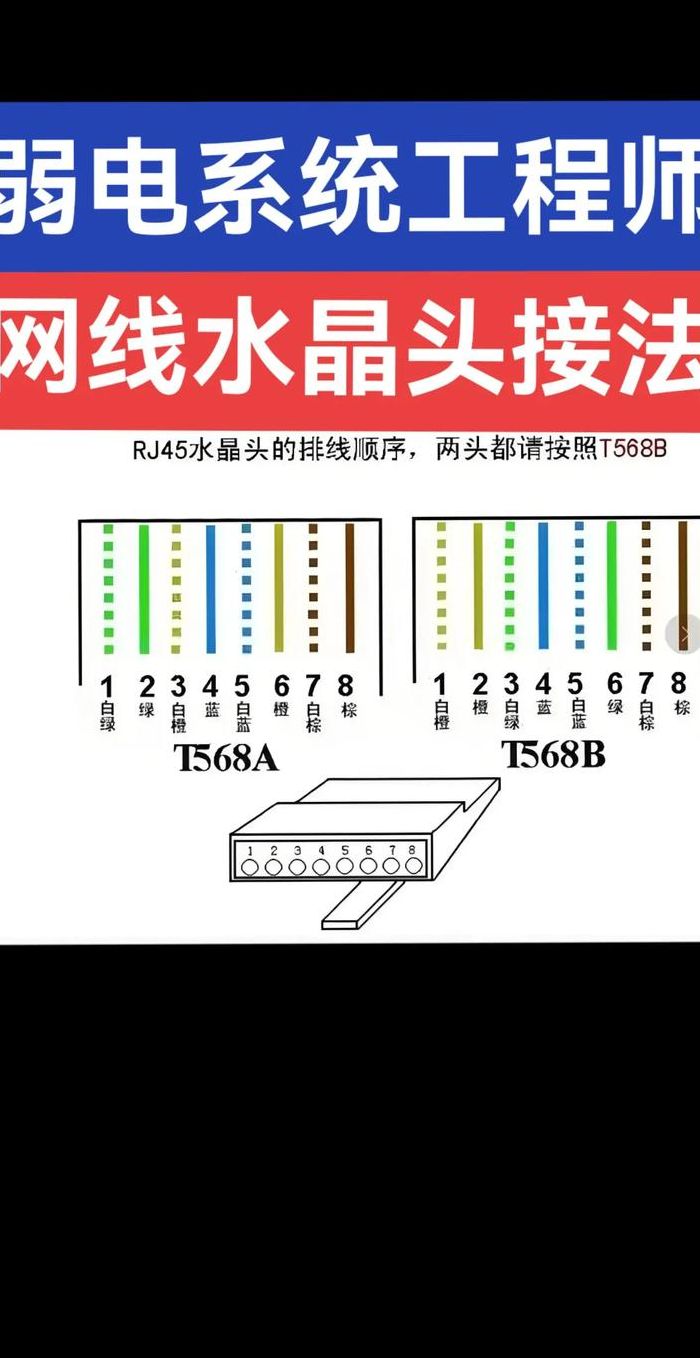

1、宽带水晶头接法有两种，一种是交叉线，一种是平行直通线。交叉线的做法是：一头采用568A标准，一头采用568B标准。平行直通线的做法是：两头同为568A标准或568B标准。568A接线颜色顺序：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。568B接线颜色顺序：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

2、宽带水晶头的接线顺序两端通常按照568B线序来接，具体顺序从左到右为：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。接线方法：步骤一：用网线钳子上的刀片将网线的一端距离3-4CM的地方的外皮转一圈，把外皮划开，注意不要划到铜线。

3、一般使用T568B标准的直连接法。具体排线方法是：先按“橙绿蓝棕，白在前”顺序理好线，再4-6交叉，交叉后顺序即是“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”。

4、水晶头接法顺序水晶头接法顺序：568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。使用专业工具将网线的一端剪整齐，将剪整齐的网线放入剥线的钳制中，将头部的外衣去除，需要注意网线不可以弯折，在去除网线的外包衣之后可以看到4对8条芯线，每一对的颜色都不一样。
