开关插座怎么接线?
开关控制插座。火线接开关L开关L与插座L用短线连接，零线接插座N，地线接插座E(接地符号)。开关控制电灯。插座要常开着。带电线接插座L，开关L、插座L接短线，中性线接插座n，地线接插座e（接地符号）。开关L1与控制线连接至电灯正极，插座n与零线连接至电灯负极。
首先要先将电源火线接到电源插座的L接口上，其次将导线连接到开关L接口上，开关的另一个接口接灯的火线到灯座上，灯座的另一个接口直接接零线即可。最后将插座的零线接到插座的N接口上，地线接到E接口上就OK啦。
开关接线端子标有LLL3 、L4的孔是公共端，接火线，接线端子标有L1L12的孔接灯头线（两个孔随便接一个）。标有L2L22的孔接2#灯的控制线(两个孔随便一个）标有L3L32的孔接3#灯的控制线(两个孔随便一个）。标有L4L42的孔接4#灯的控制线。
带开关的插座怎么接线?
开关控制插座。火线接开关L开关L与插座L用短线连接，零线接插座N，地线接插座E(接地符号)。开关控制电灯。插座要常开着。带电线接插座L，开关L、插座L接短线，中性线接插座n，地线接插座e（接地符号）。开关L1与控制线连接至电灯正极，插座n与零线连接至电灯负极。
第一种接线方法是插座带开关，仅控制插座。接线步骤如下：将零线接在零线接线柱上，地线接在地线接线柱上，火线接在火线接线柱上。如果开关内部已跨接，则无需额外接线。 第二种接线方法是插座带开关，且开关单控灯。接线步骤如下：将零线接在零线接线柱上，火线接在火线接线柱上。
第一种接线方式为带开关的插座，该开关仅控制插座：如上图所示，它是一个带开关的三孔插座。总共有五个终端。从左到右分别是零线N，地线E，跳线L1，火线L和跳线L2。N连接到零线，E连接到地线，跳线L1和跳线L2连接，L连接火线；某些开关跨接线在开关内部跨接线中，因此不需要额外的接线。
原理图如下：一个带有开关的插座至少需要三根线，分别是火线、零线和控制灯的线。接线步骤为：将插座的一个孔连接火线，另一个孔连接零线；开关一端接火线，另一端接灯泡，灯泡的另一端接零线。这样就可以控制灯泡的开关了。
开关带插座怎么接线 插座带开关，开关可以控制插座通断电 火线小兄弟连接开关的L接口，零线小弟连接插座的N接口，还有地线大哥，连接插座的E接口。 开关控制灯，插座一直有电 火线小兄弟连接开关的L接口，然后再去连接插座的L接口，零线小弟直接连接插座的N接口，地线大哥连接插座的E接口。
家里插座开关怎么接线?
Li连接到火线，Lo连接到火线，N连接到线路。具体连接方法如下。插卡取电开关大致分为两种类型，一种是公共线。电源开关背面有三个端子。 Li连接到火线，Lo连接到火线，N连接到线路。另一种四端子，Li连接到火线，Ni连接到零线，Lo连接到线路，No连接到线路。
开关上l、l1和l2接线方式有：单开的接法、单开双控的接法。单开的接法 控制一盏灯 如果只是控制一盏灯，只需要火线接入L，从L1或者L2中某一个端子引出火线接入电灯，电灯的另一个端子接入零线，这样形成回路就能够实现开关控制电灯。
开关控制插座。火线接开关L开关L与插座L用短线连接，零线接插座N，地线接插座E(接地符号)。开关控制电灯。插座要常开着。带电线接插座L，开关L、插座L接短线，中性线接插座n，地线接插座e（接地符号）。开关L1与控制线连接至电灯正极，插座n与零线连接至电灯负极。
首先要先将电源火线接到电源插座的L接口上，其次将导线连接到开关L接口上，开关的另一个接口接灯的火线到灯座上，灯座的另一个接口直接接零线即可。最后将插座的零线接到插座的N接口上，地线接到E接口上就OK啦。

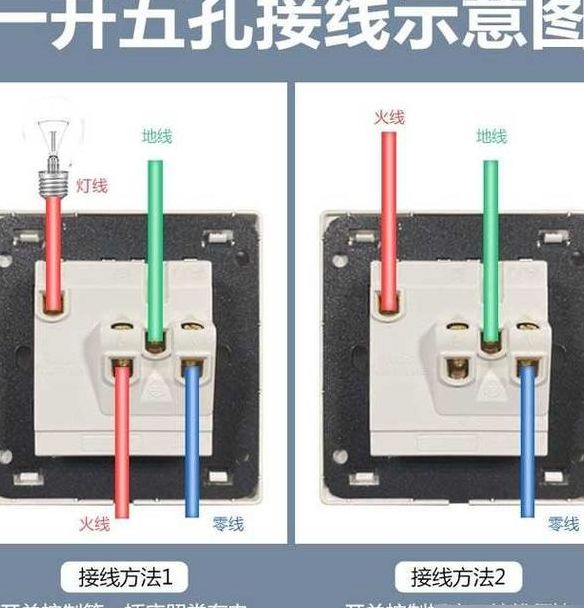

带开关的五孔插座怎么接线
五孔插座的接线方法如下：L孔接火线，N孔接零线，E孔接地线。 短红线应连接L孔和L1孔，火线连接L1孔或L孔。 零线连接N孔，地线连接E孔。 若要安装独立开关，短红线连接L孔和L1孔，火线连接L1孔或L孔，零线连接N孔，地线连接E孔。
五孔插座带开关的接线步骤如下： 打开插座底盖，观察背面的接线柱，通常标有L、N、E以及LLL3等标识。 按照标识，将火线（L）与开关相连，再从开关出来连接到插座火线孔（L1），零线（N）直接连接到插座零线孔（L2），地线（E）则连接到插座的地线孔。
五孔插座带开关的接线方法包括以下几个步骤： 准备所需的材料，包括插座、零线、地线、火线等。 首先将插座的N孔连接到蓝色的零线，将插座的地线孔连接到黄绿色的地线，将插座的L孔连接到红色的火线。
将火线连接到开关的一个接线端上，这是为了通过开关来控制插座的电源。 从开关的另一个接线端引出一条线，连接到五孔插座的火线接线端上。这样，当开关打开时，火线就能通电至插座。 将零线直接连接到五孔插座的零线接线端上。零线不需要经过开关，因为它是电源的回路线。
欧普带开关的五孔插座包含一个开关，该开关控制插座的电源。开关有两个接线桩，L1是火线输入，L2是火线输出，通过开关可以控制插座供电或灯的亮度。
亲，五孔开关插座一般有两种接法，一种是开关控制插座接法，一种是插座即插即用开关另控负载，比如照明等接法。电路火线插入开关区域的接线桩任一插孔，零线插入N孔，地线插入地线孔。五孔插座怎么接线，五孔插座接线五孔插座的内部连接好后，只需接入对应的电源就可以。
一个开关一个插座怎么接线
一个亮轮开关一个灯一个插座接线方法如下： 将火线连接到插座的L端。 将零线连接到插座的N端。 将地线连接到插座的E端（接地符号）。 将火线（插座的L端）连接到开关的L端。 将开关的L1端连接到电灯控制线的正极。 将零线（插座的N端）连接到电灯负极。
一开关一插座的接线方法如下：首先，将电源线的三根线（火线、零线、地线）接到插座上。火线接到插座的L孔，零线接到插座的N孔，地线接到插座的E孔。接下来，将开关的两根线（一根是进线，一根是出线）接到插座上。进线接到插座的L孔，出线接到插座的另一个L孔。
图一：材料：接这个插座至少要3根线，一根火线，一根零线，还有一根地线。接线方式：三孔插座，一个孔接火线，一个接零线。另一个接地线。开关一端接火线一端接灯， 灯的另一端接零线就可以了。图二：图二与图一的原理一样，图一是在生活中用到的接线，而图二是在物理实验中需要掌握的。
首先，将电源的火线连接到插座的“L”接口上。 然后，将一根导线连接到开关的一个接口上，这个接口通常标记为“L”。 接下来，将开关的另一个接口连接到灯具的火线上，确保灯具的另一个接口与零线相连。 最后，将插座的零线连接到插座的“N”接口上，并将地线连接到“E”接口上。
先接好插座上的火零地三根线，再把火线用一根跳线和开关连接，开关的另一个接线柱接控制灯线就可以了。火线要接开关上，开关的另一个接线柱用跳线接插座的火线接线柱，零线接插座的零线柱，地线接插座地线柱就可以。
一开一插座电线怎么接 一开一插座电线接线要先用一根导线将开关上的L接口与插座上的L接口连接到一起，然后将电源线中的红色火线接到插座的L接口上，然后将电源蓝色零线连接到插座上的N接口上、电源黄色地线接到插座上的E接口，才能实现开关和插座的共同使用。
