箍筋肢数图解（箍筋肢数图解表示方法）

箍筋类型号1(5X4)是什么意思啊

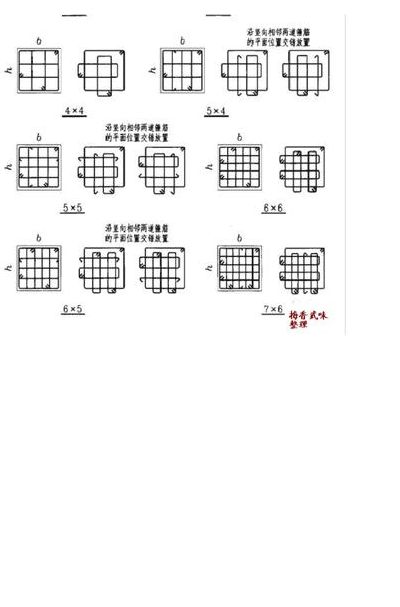

1、箍筋类型号1(5×4)括号中的前边的数是竖向的箍筋肢数，后边的是水平向箍筋的肢数。箍筋用来满足斜截面抗剪强度，并联结受力主筋和受压区混筋骨架。分单肢箍筋、开口矩形箍筋、封闭矩形箍筋、菱形箍筋、多边形箍筋、井字形箍筋和圆形箍筋等。

2、你说的“箍筋类型1（5*4）”是指箍筋的放置方式，而“表中的24根钢筋”是指的 纵筋的根数，两者是不同的。先看主筋24根，应该是4*6模式，也就是b向6根，h向4根。

3、②.这些数字：您用红线框起来的。如：括号外的1，“1（5×4）”就是箍筋类型1。若把括号外的1改成2，“2（2×2）”就是箍筋类型2了。

钢筋箍筋中的“四支箍、六支箍”四和六怎么分?

像一般的单个封闭箍筋，在高度方向就有两根钢筋，属于双肢箍。再如，截面宽较大的同一截面采用两个封闭箍并相互错开高度方向就有四根钢筋，属于四肢箍。以此类推。

通俗的来讲来区分几肢箍就是数箍筋纵横钢筋的道数，即4肢箍就是4道，6肢箍就是6道，如：4肢箍通常做法为大箍套小箍或者大箍套两个拉钩，具体请查看11G101-1图集里面有详细的解。

示，1个箍筋用（2）来表示2肢，2个箍筋用（4）来表示4肢，3个箍筋用（6）来表示6肢...。

梁钢筋原位标注图解

梁下基础受力钢筋罗纹16mm的，分布筋5根罗纹12mm。以下是其中代号的解释：JL：基础主梁的代号。5B：5表示梁的跨数是5跨，B在这里表示基础梁两端有外伸，A表示基础梁一端有外伸。B：代表梁底部钢筋。T：代表梁顶部钢筋。Y：在这里表示翼缘处钢筋。

梁上部钢筋的跨中原位标注是表示该部位含通长筋在内的所有纵筋。梁上部钢筋跨中原位标注，是一个特例（即一般情况不会出现“梁上部钢筋跨中原位标注”），只适用大小跨梁的注写。例如如图4-1 大小跨梁的注写示意。

框架梁钢筋标注图，分别代表什么意思。详解如下：拿到一张图纸首先要明白每一条梁所对应的集中标注，不可以张冠李戴，如果这都搞错了了，那么久不能从中读取正确的信息。找到某一条梁的集中标注之后，首先要知道这条梁的名称代号。比如图中这是一条楼层框架梁代号为【KL1】。

钢筋标准国家标准钢筋标注图解

1、意思不一 钢筋国标：是按照国家标准生产的钢材，强度，外型尺寸符合国家标准。钢筋非标：没有达到国家标准或不符合国家标准生产的螺纹钢。色泽不一 钢筋国标：钢筋呈青色，比较清亮。钢筋非标：一般呈暗红色。钢筋国标如图：钢筋非标如图：纹路不一 钢筋国标：纹路会更整齐、均匀、清晰。

2、梁上面和下面的数字表示上下层配筋，240*400表示尺寸， Φ8＠100/200(2)表示间距200，加密区为100，(2)表示。

3、梁上主筋和梁下主筋同时表示方法 ： 3Φ22，3Φ20 表示上部钢筋为3Φ22， 下部钢筋为3Φ20。 2φ12，3Φ18 表示上部钢筋为2φ12， 下部钢筋为3Φ18。4Φ25，4Φ25 表示上部钢筋为4Φ25， 下部钢筋为4Φ25。 3Φ25，5Φ25 表示上部钢筋为3Φ25， 下部钢筋为5Φ25。

4、强度上的区别。一级筋的强度等级为24/38公斤级，它属于低强度钢筋，具有塑性好、伸长率高（δ5在25%以上）、便于弯折成型、容易焊接等特点。二级钢筋强度级别为34(32)/52(50)公斤级，其强度较高，塑性较好，焊接性能比较理想。

5、Φ22，3Φ20表示上部钢筋为3Φ22，下部钢筋为3Φ20。2φ12，3Φ18表示上部钢筋为2φ12，下部钢筋为3Φ18。4Φ25，4Φ25表示上部钢筋为4Φ25，下部钢筋为4Φ25。3Φ25，5Φ25表示上部钢筋为3Φ25，下部钢筋为5Φ25。

6、旧标准 新标准 产品名称由“热轧带肋钢筋”改为“普通热轧钢筋”。

如何区分什么是四肢箍和两肢箍

1、双支箍就是矩形的箍筋，四肢箍就是2个双支箍的组合。箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。像一般的单个封闭箍筋，在高度方向就有两根钢筋，属于双肢箍。再如，截面宽较大的同一截面采用两个封闭箍并相互错开高度方向就有四根钢筋，属于四肢箍。

2、双肢箍筋就是有2根肢；四肢箍则是两个双肢箍并列套着组成的，是有4根肢，所以叫四肢箍。一般的单个封闭箍筋，在高度方向就有两根钢筋，属于双肢箍。截面宽较大的同一截面采用两个封闭箍并相互错开高度方向就有四根钢筋，属于四肢箍。

3、钢筋两肢箍就是有2根肢 ，钢筋四肢箍则是两个双肢箍并列套着组成的， 是有4根肢所以叫四肢箍。箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。一个套子就是两肢箍，加个拉钩就是三肢箍，两个套子就是四肢箍以此类推。

4、双肢箍指两根钢筋的箍筋。像一般的单个封闭箍筋，在高度方向就有两根钢筋，属于双肢箍。再如，截面宽较大的同一截面采用两个封闭箍并相互错开高度方向就有四根钢筋，属于四肢箍。箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。在钢筋工程中，箍筋的肢数是看梁“同一截面内在高度方向”箍筋的根数。

5、四肢箍筋是指在梁、柱等构件的四个肢体上均匀布置的箍筋。四肢箍筋的作用是控制构件的变形，增加受力截面的抗剪承载力和约束钢筋的能力。四肢箍筋布置相对较为均匀，主要起到控制构件的纵向钢筋和混凝土的相对滑移，提高构件整体的刚度和强度。

6、在钢筋结构设计中，梁的箍筋种类繁多，其中双肢箍与四肢箍是常见的两种形式。双肢箍，顾名思义，是指在同一截面内，高度方向上有两根相互独立的钢筋形成封闭箍，就像一个U形的结构，提供了额外的稳定性和支撑。相比之下，四肢箍的设计更为复杂。

柱箍筋肢数怎么数

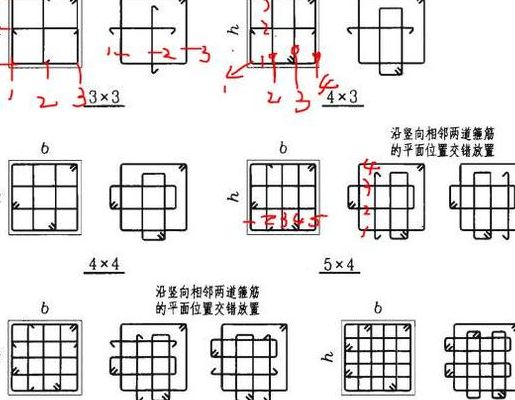

1、具体的实例如柱箍筋：柱截面尺寸表示b*h，箍筋肢数表示也是按b*h，如上图，b为水平边，肢数为水平截箍筋根数；h为垂直边，肢数为垂直截箍筋根数。如果是初学者，可以以柱子的圆心画两条垂直线，然后数一下与箍筋有几个交点，则箍筋的肢数就是水平方向的交点*竖直方向的交点。

2、箍筋肢数是指箍筋与主梁或柱相交的数量。在梁或柱的截面中，箍筋围绕其周围，每一个相交点即为一个肢。具体数法 观察箍筋所在的位置，确定其围绕的是梁还是柱。 围绕该构件，数出箍筋与主梁或柱相交的总数量。 交错的箍筋线段应被计入，以确保数目的准确性。

3、适用于框架柱的箍筋计算公式：箍筋长度=（梁高-保护层）/2+弯钩长度；箍筋根数=（梁宽-保护层）/箍筋间距+1。适用于抗震柱的箍筋计算公式：箍筋长度=2（梁高-保护层）+弯钩长度；箍筋根数=梁宽-保护层/箍筋间距+1。
