照明灯双控开关接线图（照明灯双控开关如何接双控）

一灯双控开关接线图

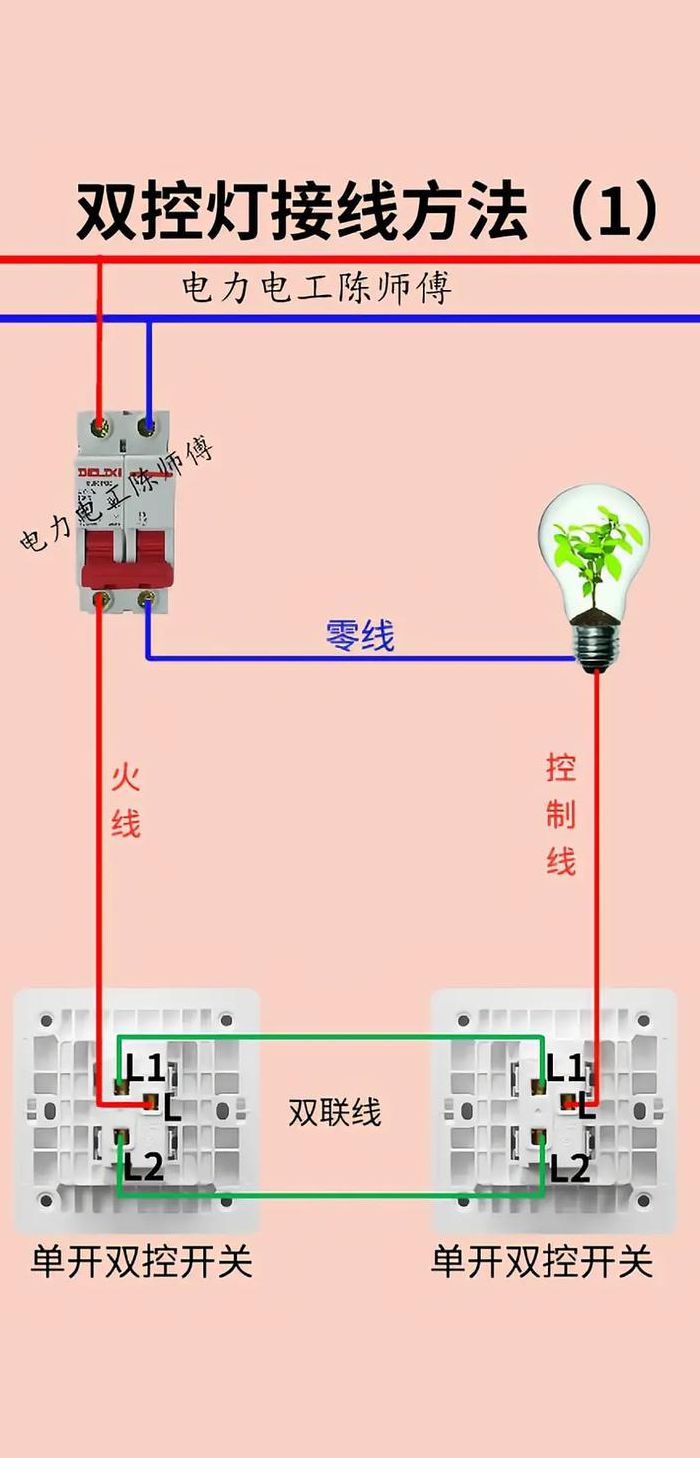

1、一灯二控开关接线图如图：红色火线接入左侧双控开关L端，也就是中间的那个端子上。从LL2两端的端子上分别接出两颗黄色的控制线，对应接在右侧开关的LL2端子上。从右侧双控开关的L端接出一颗控制火线至灯头火线端子上，然后再从灯头的螺纹端子上接出一颗零线至电源上即可。

2、一灯双控开关接线图如下：安装前，要切断电源，严禁带电安装，并由专业人员安装。打开包装盒，取出开关，用螺丝批伸进开关下端缺口处，往上轻轻用力扳起，即可脱离面板。L1为输入端，L2为常闭输出端。L3为常开输出端。

3、一开双控开关结构相当于二选一开关，即一个中端两个选择端。图中，L为开关的中端，LL2为两个选择端，等效电路图如下。图二 一开双控等效图 下图是常见的一灯双控接线方法之一。

双开双控开关怎样接线?

双控开关接线柱一般标有L，L1，L2。当L端进线时，L1和L2有一端和L接通，按动开关后，L1和L2的另一端和L接通。两组这样的配合可以互不影响的控制一个灯。可任意在其中一个上实现开或关。

这是双控开关的中间火线端，L11与L12是开关的控制端。

准备材料。根据需要准备螺丝刀、双控开关、照明灯、斜口钳、电线、绝缘胶带等，同时先了解通电的原理以及控制的开关关系。准备线头。将连接线头部用斜口钳将外表的绝缘皮去掉一部分，不要太长避免触碰到，发生触电危险。连接线路。

双开双控开关怎么接线双开双控开关的接线方法如下：将两个开关的L接线柱用火线连接起来。再给两个L1各自连接一个灯的控制线。在接线过程中要确保接线正确和固定，避免出现松动或者短路的情况。

双开双控开关接线时，黄线应当连接到开关下方的独立孔位。至于其他线缆，则可以根据实际情况进行连接，没有严格的固定规则。具体接线步骤如下：首先，确保电源已经切断，安全操作。接着，将黄线接入双开双控开关下方的独立孔位，这一孔位通常用于区分两个开关的操作。

一灯二控开关怎么连接图

1、一灯双控有两种常见接线方式：传统开关接线法 需要用到两个单刀双掷开关。

2、一灯二控，需要二个双联开关（KK2）。电路图 连接图 一灯三控，需要二个双联开关（KK2），一个双刀双掷开关（K3）。一灯四控，需要二个双联开关（KK2），二个双刀双掷开关（KK4）。一灯多控，需要二个双联开关（KK2），N个双刀双掷开关（KK？Kn）。

3、一灯二控开关接线图如图：红色火线接入左侧双控开关L端，也就是中间的那个端子上。从LL2两端的端子上分别接出两颗黄色的控制线，对应接在右侧开关的LL2端子上。从右侧双控开关的L端接出一颗控制火线至灯头火线端子上，然后再从灯头的螺纹端子上接出一颗零线至电源上即可。

4、一灯两控接线中，用的是双控开关，即一进二出的开关，具体的接线图步骤如下：如图所示红线代表火线，黑线代表零线，红色方块代表声控开关。在双控开关中，每一个开关都有三个接线柱，分明是L、LL2。具体的接线步骤如图所示，按照图表接线即可完成操作。

双控开关接线图解?双控开关怎么接线?

1、解决方法：（1）火线和电灯线一定要接在动触点L上，L1跟L2挑换位置没有关系。（2）图片：双控开关的定义：双控开关就是一个开关同时带常开、常闭两个触点(即为一对)。应用：（1）用于控制应急照明回路需要强制点燃的灯具。（2）用两个双控开关控制一个灯或其它电器。

2、家用电线线路有火线、零线和接地线三条线。接地线一般是用黄绿双色线；可以用电笔找出火线，并记住火线的颜色，最好做好标记；剩下的通常是零线，记住零线颜色。一般来说蓝色是零线，其他颜色的是火线。

3、双联双控开关接线图如下，穿线时，两个开关之间要有四根线相连接，然后其中一个开关要有一根电源线，另一个开关要有两根去往灯泡的线。进门开关前的家具高度一般进门开关建议使用带夜光的，为夜间使用提供方便。否则开关边上的墙久了都会脏脏的。而且摸索着开灯，总是给胆小的MM带了很大的心理压力。

4、双控开关接线图如下：第一步：先连接图中双控开关的红色线路。如下图所示：第二步：然后连接图中双控开关的绿色线路。如下图所示：第三步：再连接图中双控开关的蓝色线路。如下图所示：第四步：最后连接图中双控开关的紫色线路，完成线路连接。

5、双联双控开关的导线颜色：火线：红色；零线：蓝色；来回线：绿色。双联双控开关的接线：一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头，连接来回线，也就是用两条绿色导线任意连接上下两个接线柱；零线则直接连接到灯头的另一个触点，即可完成连接了。

6、双控开关带五孔接线方法如下：首先要了解接线柱，一般情况下，插座的背面有七个接线柱，分别标有【 L】、【N】、【E】【L11】、【L12】、【L21】、【L22】，其中【L】接火线，【N】接零线，【E】接地线。
