一灯二开关接线图解（一灯二开关线路图）

一灯两控接线图以及接法附开关图

一灯二控，需要二个双联开关（KK2）。电路图 连接图 一灯三控，需要二个双联开关（KK2），一个双刀双掷开关（K3）。一灯四控，需要二个双联开关（KK2），二个双刀双掷开关（KK4）。一灯多控，需要二个双联开关（KK2），N个双刀双掷开关（KK？Kn）。

两控一灯的接法实物图如下：两控一灯实际上就是两个开关控制一个灯，例如，在楼上楼下各装一个开关，在楼下的时候按开关按钮到另一边灯亮，到楼上的时候再按开关到另一边灯灭。下面是两控一灯电路原理图，这个时候灯是亮的，当开关s1打到下面一档时，灯就熄灭了。

下图是常见的一灯双控接线方法之一。图三 一灯双控接线图 接线方法：首先，两个单开双控开关的L1和L2用两根线互通连接(如图三的两根橙色控制线a和b)，然后其中一个开关的中端L接火线，另一个开关的中端L接灯线。根据接线原理，下面再看看题主提供的图片来分析单开双控如何接线。

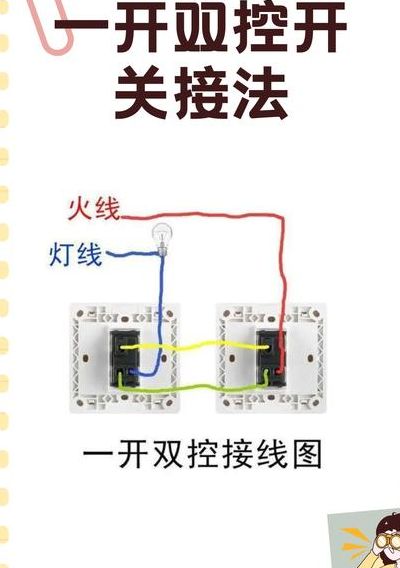

一灯二控开关接线图如图：红色火线接入左侧双控开关L端，也就是中间的那个端子上。从LL2两端的端子上分别接出两颗黄色的控制线，对应接在右侧开关的LL2端子上。从右侧双控开关的L端接出一颗控制火线至灯头火线端子上，然后再从灯头的螺纹端子上接出一颗零线至电源上即可。

是两控一灯接线法，如图所示：这是照明电气电路的标准接法，即火线进开关，零线进灯座(与有螺纹的灯座相连)，连接灯座与开关 有的时候还会看到如上不同的接线方式，那是实际施工中，为了节约材料，节省施工时间而采用的方法，可能存在一定的安全隐患，不推荐。

双控灯电路：两个开关控制1盏灯，需要单联双控（又称单刀双掷）开关2只。开关有3个接线孔，其中L是公共端，接电源火线进线和开关至电灯的火线出线，L1和L2是开关的出线端，是两个开关的连接线。实物示意图如图一所示。

一灯二控开关接线图

1、一灯二控，需要二个双联开关（KK2）。电路图 连接图 一灯三控，需要二个双联开关（KK2），一个双刀双掷开关（K3）。一灯四控，需要二个双联开关（KK2），二个双刀双掷开关（KK4）。一灯多控，需要二个双联开关（KK2），N个双刀双掷开关（KK？Kn）。

2、一灯二控开关接线图如图：红色火线接入左侧双控开关L端，也就是中间的那个端子上。从LL2两端的端子上分别接出两颗黄色的控制线，对应接在右侧开关的LL2端子上。从右侧双控开关的L端接出一颗控制火线至灯头火线端子上，然后再从灯头的螺纹端子上接出一颗零线至电源上即可。

3、一灯两控接线中，用的是双控开关，即一进二出的开关，具体的接线图步骤如下：如图所示红线代表火线，黑线代表零线，红色方块代表声控开关。在双控开关中，每一个开关都有三个接线柱，分明是L、LL2。具体的接线步骤如图所示，按照图表接线即可完成操作。

4、一开双控开关结构相当于二选一开关，即一个中端两个选择端。图中，L为开关的中端，LL2为两个选择端，等效电路图如下。图二 一开双控等效图 下图是常见的一灯双控接线方法之一。

5、一灯双控带五孔接线方案一 一灯双控带五孔接线方案二 接线：前一个开关插座接法：零火线分别接入插座的N和L端，三条杠端接地线，从插座L端用一根短线连接到开关的L10端，开关的L1L12分别各接上一条控制线。

一灯双控怎么接线?

1、如果是一个开关控制一盏灯，或者一个开关控制两盏灯，那么在接线时，需要将零线接到灯具上，火线接到开关上。这样无论是几个开关控制一盏灯，都能够实现控制火线的连接和断开。

2、开关也有不同的类型，比如一个开关控制一盏灯，或者通过一个开关，两个开关控制一盏灯。如果是一灯一控，接线的时候，需要将零线接进灯具，火线要接进开关，这样不管是几个开关控制一个灯开关，都能够起到控制火线连接和断开的作用。

3、一灯双控在实际接线布置时，首先要准备好所需材料，包括两个单刀双掷开关、电线、灯泡及灯座等。

4、接线方法如下： 楼上开关的L线接电源； 楼下开关的L线接灯泡； 楼上开关的L1线接楼下开关的L1线； 楼上开关的L2线接楼下开关的L2线。

5、一灯双控有较为常见的接线方式。准备好两个双控开关、电线、灯泡等材料。电源火线接入第一个双控开关的公共端（L 端）。从第一个双控开关的两个控制端（LL2）引出两根电线，分别连接到第二个双控开关对应的两个控制端（LL2） 。第二个双控开关的公共端（L 端）连接到灯泡的一端。

6、一灯二控开关的接线方法主要有三种，其中最为常用且安全的一种是：灯泡先接上零线，火线接一个单开双控的L端，灯的控制线接另一个单开双控的L端，两个开关之间为双联线，即L1连L1，L2连L2。详细来说，首先我们需要准备好一灯二控开关、灯具、电线等材料。
