星三角启动实物接线图（星三角启动有几种接线方法）

电机的星三角降压启动实物接线图怎么画?

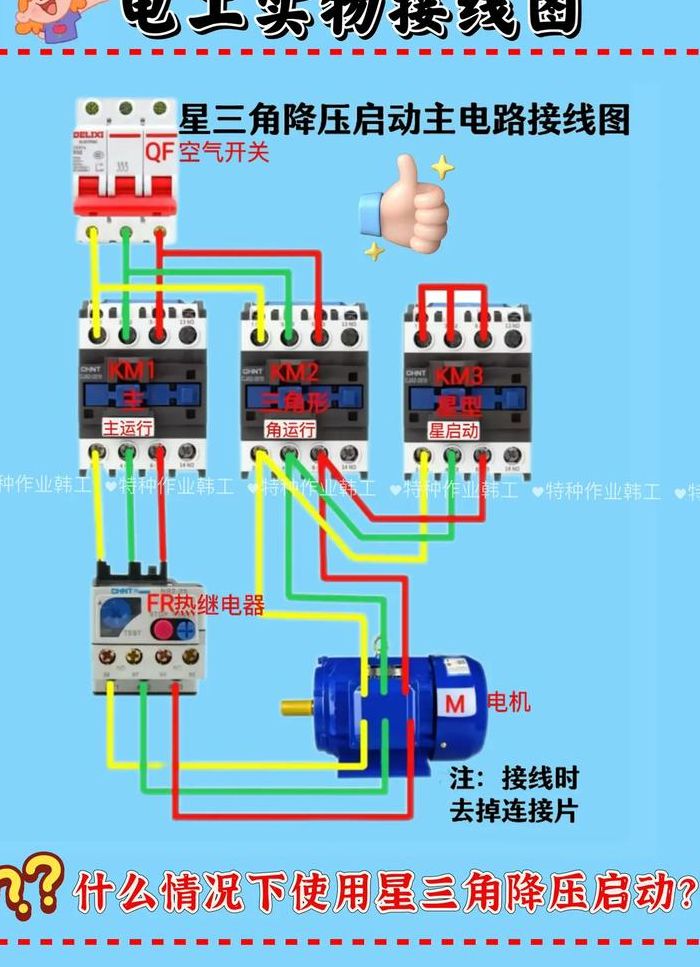

1、电机的星三角降压启动实物接线图如下：基本原理就是：启动时先用Y型接法电路，使得电机加载电压为220V，这样减少系统负荷防止过载；电机启动后，改成三角型接法电路，使得电压为380V，进行正常运转。这样的起动电流只有全压起动时的1/3，有效保护电机以及电路系统，防止电流过载，不容易烧毁。

2、当负载对电动机启动力矩无严格要求又要限制电动机启动电流、电机满足380V/Δ接线条件、电机正常运行时定子绕组接成三角形时才能采用星三角启动方法。该方法是：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）。

3、电机的星三角降压启动实物接线图：基本原理就是：启动时先用Y型接法电路，使得电机加载电压为220V，这样减少系统负荷防止过载；电机启动后，改成三角型接法电路，使得电压为380V，进行正常运转。 这样有效保护电机以及电路系统，防止电流过载，不容易烧毁。

4、此时，接触器主触点KM3得电，KM1和KM3闭合使电机继续运行，实现三角形运转，至此，星三角降压启动完成，如果按下停止按钮SB2，KM1和KM2线圈失电，主触点断开，电机停止运行。

请问星三角启动电路图怎么接,需要哪些电噐

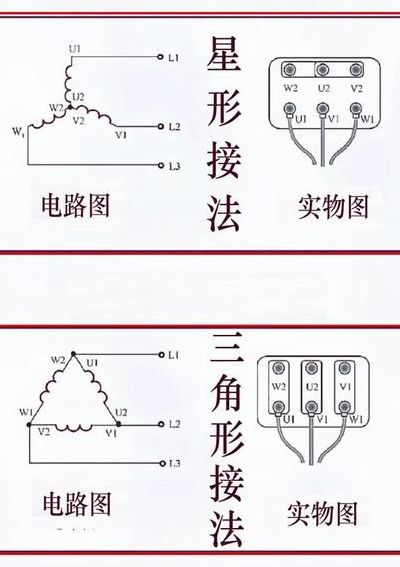

星三角接线法的实物图如下：接线方法 星形接U1，V1，W1；把U2，V2，W2短接。三角形，U1-W2，V1U2，W1V2分别短接，电源加在形成的三角形接头上。

当负载对电动机启动力矩无严格要求又要限制电动机启动电流、电机满足380V/Δ接线条件、电机正常运行时定子绕组接成三角形时才能采用星三角启动方法。该方法是：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）。

当按下启动按钮SB1，接触器KM1线圈得电，主触点KM1闭合得电，辅助常开KM1闭合实现自锁，同时KM3和KT线圈得电，KM3主触点闭合，此时KM1和KM3主触点都闭合，电机得电，实现星形启动运转，常闭触点KM3断开实现互锁，KM2主触点不会得电，保护电路不会短路。

星三角启动实物图接线说明一下

电机的星三角降压启动实物接线图如下：基本原理就是：启动时先用Y型接法电路，使得电机加载电压为220V，这样减少系统负荷防止过载；电机启动后，改成三角型接法电路，使得电压为380V，进行正常运转。这样的起动电流只有全压起动时的1/3，有效保护电机以及电路系统，防止电流过载，不容易烧毁。

星三角启动实物图接线，如图所示：电动机只需满足下述三个条件中的一个，就可以直接启动。容量5KW以下的三相异步电动机。电动机在启动瞬间造成电网电压波动小于10%的，对于不经常启动的电动机可以放宽到15%；如果有专用变压器S变压器≥5P电机，电动机允许直接频繁启动。

星三角接线法的实物图如下：接线方法 星形接U1，V1，W1；把U2，V2，W2短接。三角形，U1-W2，V1U2，W1V2分别短接，电源加在形成的三角形接头上。

请问星三角起动时间继电器是220v型号是js14a线怎么接求实物接线图

1、改造时间继电器线路先要搞清楚JS14a的具体型号和控制电压，这些都可以从印在继电器上的文字上找到。然后根据下面的JS14a接线图和实际接线来确认使用了几对和什么类型触点。根据JS14a面板上的时间调整旋钮记下延时时间。知道了这些以后，选择ST3PA的型号。

2、一般是不允许这样配置电器的，这样接线，会导致二次回路有二种不同的电压等级，如果出现故障会比较难以维修。如果没有相同电压等级的接触器，建议你用两个小型继电器，小型继电器控制220V的交流接触器和时间继电器。

3、这个就是1-2通电后，延时设定时间后，3-5断开，同时3-4闭合。你需要什么效果？接线图看一下。你能说明一下KM1和KM2交替闭合是什么含义吗？是动作完全相反吗？3-5和6-8是延时断开，3-4和6-7是延时闭合。

4、比如Q12设定输出时间是一分钟，JNlJ Q13为两分钟，Q14为四分钟。实例所用JS14A最大设定时间为两分钟（厂家电路采用接Q12)o该线路板上已做好Q12，Q13，Q14的铜箔焊排，可很方便用焊锡搭焊改变最大设定时间值。当然，也可通过改变C3或乒5或W2来改变最大设定时间值。

5、这个问题很简单，不要那么复杂的受控制的接触器的控制线圈二根线接在延时继电器的输出端。延时继电器的电源输入端接在延时继电器所匹配的额定电源上。调整所要延时的时间。OK！一般时间继电器上面都有继电器本身的接线图“输出和输入端”。

详解三相异步电动机星三角启动的工作原理

1、星三角起动的原理：首先看下面的原理图。开关QS闭合，按下启动按钮SB2，电流从c相经过SB1，SB2，KM1线圈，热继电器常闭触点到N相，KM1主触头闭合，电源A相，B相c相通过热继电器触头加到电动机端子U1，v1，w1上，并接到SB2两端的KM1常开辅助触点闭合，KM1自锁。

2、工作原理：按下起动按钮SB2，接触器KM1线圈得电，电动机M接入电源。同时，时间继电器KT及接触器KM2线圈得电。接触器KM2线圈得电，其常开主触点闭合，电动机M定子绕组在星形连接下运行。KM2的常闭辅助触点断开，保证了接触器KM3不得电。

3、采用星三角启动时，启动电流仅为直接启动时的1/3，启动电压则为直接启动时的三分之一。星三角启动原理图包括主接触器M、启动用接触器S、运行用接触器R、时间继电器T、热继电器FR等部件。

4、电动机启动时，应先接成星形，然后再送电，使电动机在星形下启动；转换成三角形运行时，应将电动机断电，待电动机重新接成角形后，再给电动机送电，让电动机在角形下运行。

5、原理：三角形启动是提高相电压，（三角形相电压是380V），提高启动的转矩。为防止电机由于电流过大过热，启动后马上换成Y接，降低相电压（Y接相电压是220V）电流，使电机能长时间运行。

求CJX2星三角实物接线图,带热继,380V

1、星三角实物接线图：星三角启动原理普通的三相异步电动机，功率在3千瓦及以下为Y星形接法，4千瓦及以上为△三角形接法 ，所以对于一般较大功率的电机都是采用的三角形接线方法。

2、KW电动机电流一般小于30A，具体值看电机的级数。可选用30A空开，两个主接触器用32A，星点用16A即可，热继电器用32A，时间继电器一般选1分钟以内的，整定时间在10秒左右，具体根据负荷特性而定，以启动电流稳定后2—3秒转换为宜。

3、这些元器件的计算过程与你是否为星三角启动没什么关系的，依然是按三角运行来选择的。

4、主触点电流选用180安以上，然后带一个常开一个常闭以上的辅助锄头，这样方便连锁。
