交流电变直流电原理图（交流电变为直流电的原理）

12伏交流电如何变成直流电?

伏交流电要变成直流电，有两种办法，一种办法是全波整流，另一种办法是桥式整流。全波整流电路图如下：220伏交流电，经过电源变压器变压，次级电压为24伏，中间抽头为，0～12～24伏，然后使用两个整流二极管，担负正半周与负半周整流工作。

这是一个E型变压器，输出12V的交流电，先要将12V交流电变成波形较好直流电，就需要使用整流滤波电路，整流滤波电路有很多，常用的有桥式整流电路和半波整流电路。恒定电流是指大小（电压高低）和方向（正负极）都不随时间（相对范围内）而变化，比如干电池。

要将12V交流电转换为直流电，您可以采用桥式整流电路或半波整流电路，随后通过电容滤波来平滑输出波形。桥式整流电路由四个二极管组成，可以确保无论输入交流电的极性如何，输出都是正向的直流电。这种电路的优点在于它能够提供更稳定的输出电压，因为二极管会根据输入电压的正负极性切换导通状态。

在12v交流电后面加上整流和滤波电路，就可以把交流电变成直流电。图中整流二极管和滤波电容的耐压选50v的即可，注意选用的整流二极管的整流电流要大于负载电流。负载对电压稳定度高的话可加三端稳压块7812稳压。

要将12V交流电变成12V直流电，需要使用一个整流桥。整流桥是一种电路，可以将交流电转换为直流电。它由4个二极管组成，连接在一个桥形电路中。通常使用的整流桥是4个1N4007二极管，每个二极管的最大耐压为1000V，最大电流为1A。这样的整流桥可以满足将12V交流电转换为12V直流电的需求。

12V交流电怎么转换为5V的直流电

首先要经过整流，滤波电路将交流转换为直流电，然后再通过稳压电路得到稳定的5V直流电。电路原理图如下：12V交流电压经整流桥D1整流为直流，再经C1滤波，C2用于滤除高频干扰。经IC1（7805）稳压便可达到稳定的5V直流输出。本电路最大电流可达5A。

V的交流电整流后大约有15V，然后使用一片7812产生12V电压，在使用一片7805将12V变成5V。注意，如果电流较大的时候，7805和7812都要加散热片。

交流电可以通过以下步骤转换为直流电：降低电压：在供电过程中，有时需要增加电压以便传输到远距离，或者为了使用较低功率的设备，需要降低电压。例如，一个12V输出的变压器可以将230V的交流电源通过降压变压器转换为12V的交流电。这里，230V的交流电的RMS值约为17V，而降压变压器的输出电压为17V AC。

直接用整流二极管搭成整流桥对12V交流电压进行整流、滤波就可以得到15V左右的直流电压，可能会带有一点点交流纹波，不过不影响充电使用。

如何将220伏的交流电转化为12伏或者6伏的直流电?

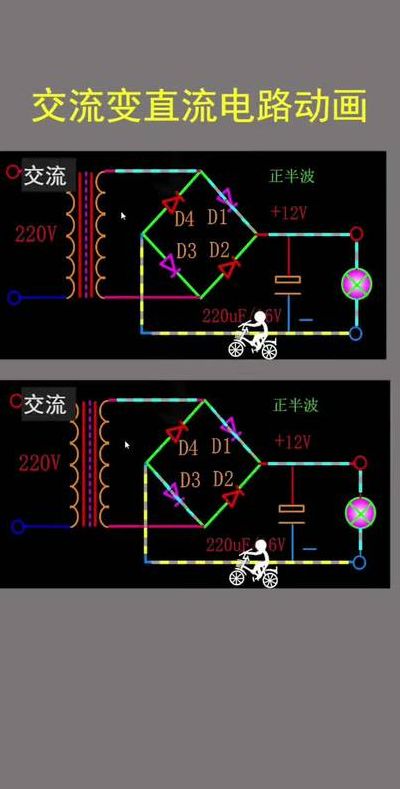

上图：一种用变压器降压把220V交流电变为12V直流电原理图。此种方法可制作较大功率输出。

串联电阻进行降压。方法：阻值实测约510欧。220V先经这个电阻降压，再整流给电机，输出实测约22V。能改掉，改成电容之类发热较小的。经计算，需要7μ的无极电容，耐压要500V，这样应该就只启动电容了，空间较为不足，无法实现。

在日常生活中，我们经常需要将不同电压的电源转换为适合使用的电压。比如，将220V的交流电转换为12V的交流电，可以直接使用变压器进行降压处理。变压器的工作原理是通过改变线圈的匝数来实现电压的转换，当输入220V交流电时，通过适当的匝数比，可以得到所需的12V输出。

要将220伏交流电转换为12伏直流电，一个简单的解决方案是使用12V的开关电源。开关电源的核心机制是利用功率半导体器件作为开关元件，通过控制其周期性的通断，调整输出电压的占空比，实现电压的转换。开关元件的工作方式是：在接通状态下，输入的220伏交流电通过开关和滤波电路供给负载，储存能量。

使用一个12V开关电源即可把220伏交流电变成12伏直流电。开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。

有几个途径，通过变压器降压，再经过整流，输出12伏直流电。通过开关电源（无变压器），输出直流12伏。如果需要调速，可采购直流电机可控硅调速装置，或脉宽调速装置。

怎样把交流电变直流电?

交流到直流电源转换器电路：AC到DC转换器在负载端连接处将交流电源转换为直流电源。目前有不同类型的整流器，例如半波、全波和桥式整流器。由四个二极管组成的全桥整流器以桥的形式连接起来。二极管仅在一个方向上导电，即在正向偏置期间。它在另一个方向上保持关闭状态，即在反向偏置期间。

对于将交流电转化为可控的直流电，使用全控整流电路。电路中使用可控的电力电子器件，如晶闸管（可控硅SCR）、电力晶体管GTR、门极可关断晶闸管（GTO）、电力场效应晶体管（Power MOSFET）、绝缘栅双极晶体管（IGBT）等。此过程包括：单相交流电转化为直流电：单相半波可控整流电路和单相桥式可控整流电路。
