一灯两开关接法图（一灯两开关接法图双控）

一灯两个开关怎么接

1、双联专用线中的一条导线，中间引出分支线接于灯的一端。(传统双联双控电路是不允许在双联专用线中引出分支线的)两个开关都入火线，而且只能接于上接线端(或者下接线端)，这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是 220v，即试电笔都显示为红色。

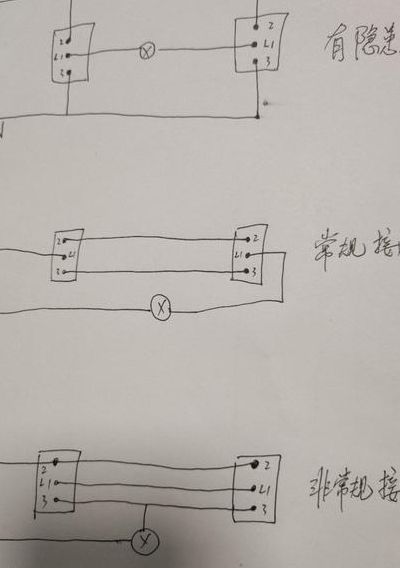

2、一个灯两个开关控制如何接线？1，常规接法。也是最常用的一种接法，不管几个开关控制一个灯，都是开关控制火线的通断，所以零线都是直接接灯的。这种是最常见的接法，两个单联双控开关的L一个接火线一个接灯的控制线，两个开关上的L1和L2同名的连一起。2，另类接法。

3、要实现这一功能，首先需要将电源的火线接入第一个双控开关的L1端，然后将两个双控开关的L2和L3端进行短接。接着，第二个双控开关的L1端连接到灯线，而灯的另一端则连接到电源的零线。双控开关之所以能够实现两个独立控制，是因为它拥有两个触点，一个常开触点和一个常闭触点。

4、一个灯两个开关接线的方法如下：工具/材料：灯泡、开关、两根线。首先要准备一根线，把第一个开关的L1和另一个开关的L1连接起来。然后再把第一个开关的L2和另一个开关的L2连接起来。把灯泡上的两根线一根接到零线上，一根接到第一个开关L孔。

一灯双控怎么接线?

1、如果是一个开关控制一盏灯，或者一个开关控制两盏灯，那么在接线时，需要将零线接到灯具上，火线接到开关上。这样无论是几个开关控制一盏灯，都能够实现控制火线的连接和断开。

2、开关也有不同的类型，比如一个开关控制一盏灯，或者通过一个开关，两个开关控制一盏灯。如果是一灯一控，接线的时候，需要将零线接进灯具，火线要接进开关，这样不管是几个开关控制一个灯开关，都能够起到控制火线连接和断开的作用。

3、接线方法如下： 楼上开关的L线接电源； 楼下开关的L线接灯泡； 楼上开关的L1线接楼下开关的L1线； 楼上开关的L2线接楼下开关的L2线。

4、一灯双控接线需准备好两个单刀双掷开关、电线、灯具等材料。首先确定电源火线和零线。将电源火线接入第一个单刀双掷开关的公共端（COM 端）。从第一个开关的另外两个接线端（LL2）引出两根电线，分别连接到第二个单刀双掷开关对应的两个接线端（LL2 ）。

5、一灯双控接线法是指在一个房间内，有两个或以上的开关可以控制同一盏灯的开关和关闭，其接线方法如下：准备材料：需要提前准备好开关、灯泡、电线等材料。安装开关：将两个开关分别安装在不同的位置上，如门口和床头。连接火线：将一根电线连接到第一个开关的L端，另一端连接到灯座的L端。

6、一灯双控在实际接线布置时，首先要准备好所需材料，包括两个单刀双掷开关、电线、灯泡及灯座等。

一灯二控开关怎么连接图

1、一灯二控开关接线图如图：红色火线接入左侧双控开关L端，也就是中间的那个端子上。从LL2两端的端子上分别接出两颗黄色的控制线，对应接在右侧开关的LL2端子上。从右侧双控开关的L端接出一颗控制火线至灯头火线端子上，然后再从灯头的螺纹端子上接出一颗零线至电源上即可。

2、一灯二控，需要二个双联开关（KK2）。电路图 连接图 一灯三控，需要二个双联开关（KK2），一个双刀双掷开关（K3）。一灯四控，需要二个双联开关（KK2），二个双刀双掷开关（KK4）。一灯多控，需要二个双联开关（KK2），N个双刀双掷开关（KK？Kn）。

3、两个控制开关控制一个灯，用的是双控开关，即一进二出的开关，具体的接线图步骤如下：如图所示红线代表火线，黑线代表零线，红色方块代表声控开关。在双控开关中，每一个开关都有三个接线柱，分明是L、LL2，L是进线口，L1L2是输出口。

4、双控灯电路：两个开关控制1盏灯，需要单联双控（又称单刀双掷）开关2只。开关有3个接线孔，其中L是公共端，接电源火线进线和开关至电灯的火线出线，L1和L2是开关的出线端，是两个开关的连接线。实物示意图如图一所示。

5、一灯双控开关接线方法：楼上的开关的L接电源，楼下的开关的L接灯泡（或者是：楼上的开关的L接灯泡，楼下的开关的L接电源）；楼上的开关是L1接楼下的开关的L1；楼上的开关是L2接楼下的开关的L2。

6、两控一灯的接法实物图如下：两控一灯实际上就是两个开关控制一个灯，例如，在楼上楼下各装一个开关，在楼下的时候按开关按钮到另一边灯亮，到楼上的时候再按开关到另一边灯灭。下面是两控一灯电路原理图，这个时候灯是亮的，当开关s1打到下面一档时，灯就熄灭了。

一灯双控电路图

1、一开双控开关结构相当于二选一开关，即一个中端两个选择端。图中，L为开关的中端，LL2为两个选择端，等效电路图如下。图二 一开双控等效图 下图是常见的一灯双控接线方法之一。

2、双控灯电路：两个开关控制1盏灯，需要单联双控（又称单刀双掷）开关2只。开关有3个接线孔，其中L是公共端，接电源火线进线和开关至电灯的火线出线，L1和L2是开关的出线端，是两个开关的连接线。实物示意图如图一所示。

3、一灯二开关接线图：一灯二开关是很实用的，特别是卧室和楼梯的层与层之间，卧室是从门口位开灯，然后在床上附近熄灯；楼梯是从下层开灯，再从上层熄灯，而且熄火后也可以再次开灯，但接线时必须买的是双联灯控开关，所有电器店有卖。

一灯二控开关接线图

双控灯电路：两个开关控制1盏灯，需要单联双控（又称单刀双掷）开关2只。开关有3个接线孔，其中L是公共端，接电源火线进线和开关至电灯的火线出线，L1和L2是开关的出线端，是两个开关的连接线。实物示意图如图一所示。

一灯二控开关接线图如图：红色火线接入左侧双控开关L端，也就是中间的那个端子上。从LL2两端的端子上分别接出两颗黄色的控制线，对应接在右侧开关的LL2端子上。从右侧双控开关的L端接出一颗控制火线至灯头火线端子上，然后再从灯头的螺纹端子上接出一颗零线至电源上即可。

一开双控开关结构相当于二选一开关，即一个中端两个选择端。图中，L为开关的中端，LL2为两个选择端，等效电路图如下。图二 一开双控等效图 下图是常见的一灯双控接线方法之一。

一灯二控，需要二个双联开关（KK2）。电路图 连接图 一灯三控，需要二个双联开关（KK2），一个双刀双掷开关（K3）。一灯四控，需要二个双联开关（KK2），二个双刀双掷开关（KK4）。一灯多控，需要二个双联开关（KK2），N个双刀双掷开关（KK？Kn）。

一灯两控接线中，用的是双控开关，即一进二出的开关，具体的接线图步骤如下：如图所示红线代表火线，黑线代表零线，红色方块代表声控开关。在双控开关中，每一个开关都有三个接线柱，分明是L、LL2。具体的接线步骤如图所示，按照图表接线即可完成操作。

一个灯两个开关接线示意图如下：复式楼层间、卧室门口床头、走廊、宾馆、办公室、会议厅等都可以会遇到两控一灯电 路。使得电路方便且节电。

一灯两控接线图以及接法附开关图

1、双控灯电路：两个开关控制1盏灯，需要单联双控（又称单刀双掷）开关2只。开关有3个接线孔，其中L是公共端，接电源火线进线和开关至电灯的火线出线，L1和L2是开关的出线端，是两个开关的连接线。实物示意图如图一所示。

2、一灯二控，需要二个双联开关（KK2）。电路图 连接图 一灯三控，需要二个双联开关（KK2），一个双刀双掷开关（K3）。一灯四控，需要二个双联开关（KK2），二个双刀双掷开关（KK4）。一灯多控，需要二个双联开关（KK2），N个双刀双掷开关（KK？Kn）。

3、两控一灯的接法实物图如下：两控一灯实际上就是两个开关控制一个灯，例如，在楼上楼下各装一个开关，在楼下的时候按开关按钮到另一边灯亮，到楼上的时候再按开关到另一边灯灭。下面是两控一灯电路原理图，这个时候灯是亮的，当开关s1打到下面一档时，灯就熄灭了。

4、两个控制开关控制一个灯，用的是双控开关，即一进二出的开关，具体的接线图步骤如下：如图所示红线代表火线，黑线代表零线，红色方块代表声控开关。在双控开关中，每一个开关都有三个接线柱，分明是L、LL2，L是进线口，L1L2是输出口。

5、图二 一开双控等效图 下图是常见的一灯双控接线方法之一。图三 一灯双控接线图 接线方法：首先，两个单开双控开关的L1和L2用两根线互通连接(如图三的两根橙色控制线a和b)，然后其中一个开关的中端L接火线，另一个开关的中端L接灯线。

6、一灯双控开关接线方法：楼上的开关的L接电源，楼下的开关的L接灯泡（或者是：楼上的开关的L接灯泡，楼下的开关的L接电源）；楼上的开关是L1接楼下的开关的L1；楼上的开关是L2接楼下的开关的L2。
