五角继电器怎样接线?
1、五脚继电器接线图如下所示：五脚继电器5个脚有两个是线圈引出脚，另三个是触点，一个常开、一个常闭、一个是中间触点。电磁式继电器主要由电磁机构和触点组成。电磁式继电器有直流和交流两种。
2、五脚继电器接线方法如下： 将电源线的一端接入电源，另一端接入五脚继电器的“COM”端。 将信号线的一端连接到信号来源，另一端连接到五脚继电器的“NC”或者“NO”端。 将加工装备上要实施开合动作的部件两侧分别连接在五脚继电器上的常闭（C）和常开（O）两个引脚上。
3、脚连接继电器的线圈，由开关控制。30是主线继电器的主接触点，电源脚(常火)与87a是常闭合的。打开开关，线圈产生磁场吸下触点，30就离开87a，与87闭合。87A是常闭，就是 85 86之间没电流时与30接通，如果886断开，30与87断开同时与87a相通。
4、五脚继电器的接线方法取决于其具体的应用场景和电路需求。五脚继电器通常包含两个线圈端子和三个触点端子。其中，两个线圈端子用于连接控制电压，以控制继电器的开关状态；三个触点端子则包括一个公共触点和两个转换触点，一个是常开触点，另一个是常闭触点。
5、五个脚的继电器通常包括两个线圈引脚和三个触点引脚。接线时，需要根据继电器的具体型号和规格，以及所需控制的电路来确定具体的接线方式。首先，要明确五个脚的功能。一般来说，五个脚中会有两个是用于线圈的，这两个脚需要接入控制电压，以控制继电器的开闭。
6、如果是普通的电磁继电器，五脚分别是88887a、30。\x0d\x0a其中886为电磁线圈回路，接控制电路。\x0d\x0a887a、30为触点回路。\x0d\x0a87是常开触点87a是常闭触点，如果不是比较特殊的功能887a选一个就可以。
五脚继电器接线图?
五脚继电器接线图如下所示：五脚继电器5个脚有两个是线圈引出脚，另三个是触点，一个常开、一个常闭、一个是中间触点。电磁式继电器主要由电磁机构和触点组成。电磁式继电器有直流和交流两种。
五角继电器使用方法及接线图：三只脚的那一边中间脚是输出触点的公共端子，另外两个引脚是线圈，即接驱动端 另外2个脚那边分别是常开和常闭触点。
五脚继电器接线方法如下： 将电源线的一端接入电源，另一端接入五脚继电器的“COM”端。 将信号线的一端连接到信号来源，另一端连接到五脚继电器的“NC”或者“NO”端。 将加工装备上要实施开合动作的部件两侧分别连接在五脚继电器上的常闭（C）和常开（O）两个引脚上。
如果是普通的电磁继电器，五脚分别是88887a、30。\x0d\x0a其中886为电磁线圈回路，接控制电路。\x0d\x0a887a、30为触点回路。\x0d\x0a87是常开触点87a是常闭触点，如果不是比较特殊的功能887a选一个就可以。
五脚继电器！--的接线图如下所示：这种继电器拥有五个引脚，其中两个！--是线圈引出脚，另外三个则是触点，包括一个常开触点、一个常闭触点和一个中间触点。五脚继电器分为直流和交流两种类型。当在线圈！--两端施加适当电压时，电磁力会驱动衔铁，使其克服弹簧力吸附到铁芯上。
脚5脚继电器的接线图如下：工作原理和特性；电磁式继电器一般由铁芯、线圈、衔铁、触点等组成。只要在线圈两端加上一定的电压，线圈中就会有电流流过，从而产生电磁效应，衔铁就在电磁力吸引的作用下克服反弹簧的拉力吸向铁芯。从而带动衔铁的动触点与静触点（常开触点）吸合。
四脚和五脚继电器接线图有什么区别?

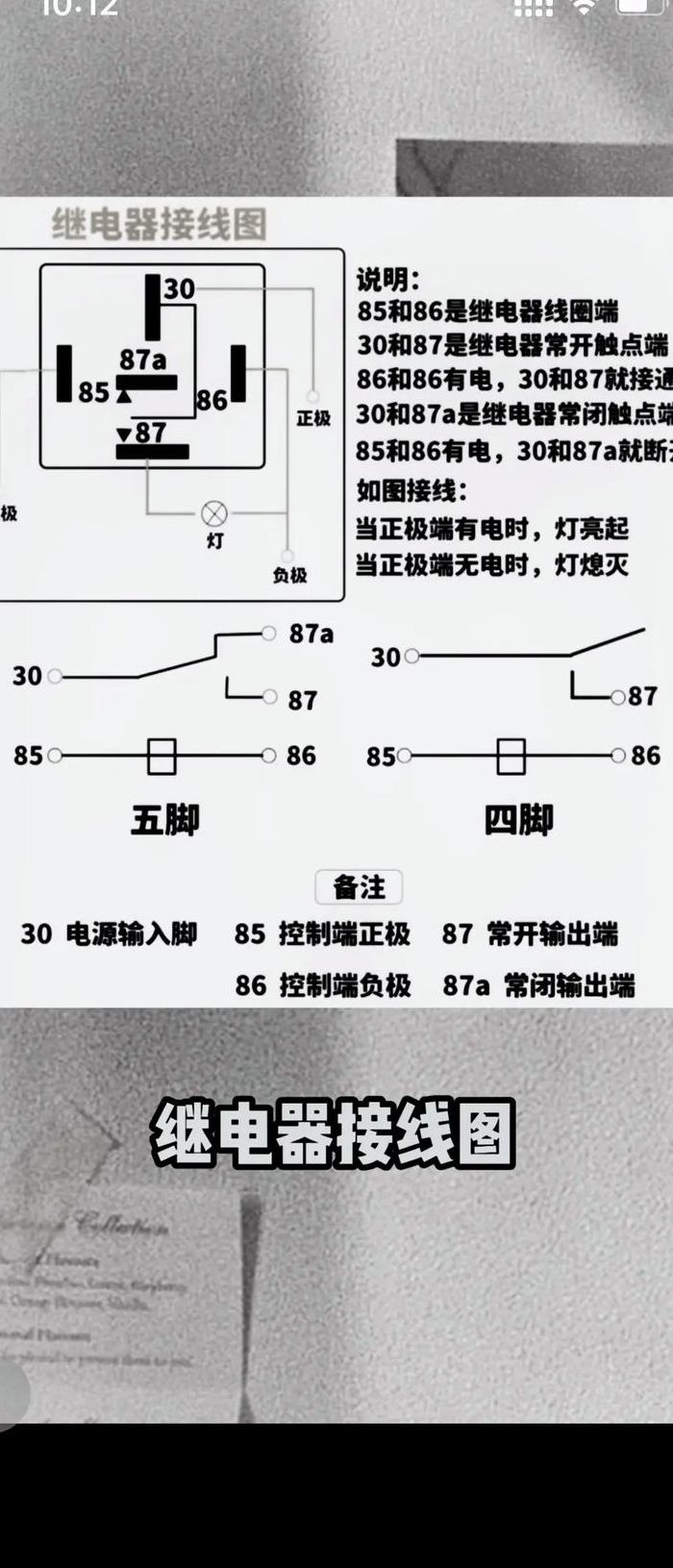

1、个引脚：线圈不通电中间的共用点和右下脚通，线圈通电共用点和右上脚通，4个引脚：线圈不通电是断开，线圈通电中间的共用点和右上通。5个引脚的如果右下脚不接线，功能就和4个引脚一样。继电器是一种电控制器件。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。
2、脚5脚继电器的接线图如下：工作原理和特性；电磁式继电器一般由铁芯、线圈、衔铁、触点等组成。只要在线圈两端加上一定的电压，线圈中就会有电流流过，从而产生电磁效应，衔铁就在电磁力吸引的作用下克服反弹簧的拉力吸向铁芯。从而带动衔铁的动触点与静触点（常开触点）吸合。
3、如果是T7T78这一类电磁继电器，4脚就是常开或常闭，要看脚位的，5脚就是转换。图片中这款就是4脚常开的，在没通电的情况下，触点是分开的，通电之后，触点闭合，接通电路；4脚常闭的继电器正好跟常开的相反，没接通电路的时候是闭合的，通电后，断开。
小型五脚继电器控制五脚接线原理图?
1、五脚继电器接线图如下所示：五脚继电器5个脚有两个是线圈引出脚，另三个是触点，一个常开、一个常闭、一个是中间触点。电磁式继电器主要由电磁机构和触点组成。电磁式继电器有直流和交流两种。
2、其中有两只脚是继电器的绕组线圈，另外三只脚是一个单路“双掷”开关，即：有一个点（3）与另一个点（4）是常闭触点，与另一个点（5）为常开触点。
3、如果是普通的电磁继电器，五脚分别是88887a、30。\x0d\x0a其中886为电磁线圈回路，接控制电路。\x0d\x0a887a、30为触点回路。\x0d\x0a87是常开触点87a是常闭触点，如果不是比较特殊的功能887a选一个就可以。
求一个4脚5脚继电器的接线图,它的工作原理是什么
1、脚和5脚都是电磁式继电器，电磁式的工作原理和特性；电磁式继电器一般由铁芯、线圈、衔铁、触点等组成。只要在线圈两端加上一定的电压，线圈中就会有电流流过，从而产生电磁效应，衔铁就在电磁力吸引的作用下克服反弹簧的拉力吸向铁芯。从而带动衔铁的动触点与静触点（常开触点）吸合。
2、脚5脚继电器的接线图如下：工作原理和特性；电磁式继电器一般由铁芯、线圈、衔铁、触点等组成。只要在线圈两端加上一定的电压，线圈中就会有电流流过，从而产生电磁效应，衔铁就在电磁力吸引的作用下克服反弹簧的拉力吸向铁芯。从而带动衔铁的动触点与静触点（常开触点）吸合。
3、脚继电器两个脚为线圈，另外两个脚为触点组合，在继电器的外壳上如果印刷有脚位图，那么长方框就表示线圈，触点符号则表示触点组合。如下图，3-5脚为触点组合，1-2脚为线圈。实际接法如下图。A-B即表示上图的1-2，为线圈引出脚；C-D即上图的3-5，为触点组合引出脚。
4、五脚继电器接线图如下所示：五脚继电器5个脚有两个是线圈引出脚，另三个是触点，一个常开、一个常闭、一个是中间触点。电磁式继电器主要由电磁机构和触点组成。电磁式继电器有直流和交流两种。
五脚继电器是怎样接的,谁知道?
脚连接继电器的线圈，由开关控制。30是主线继电器的主接触点，电源脚(常火)与87a是常闭合的。打开开关，线圈产生磁场吸下触点，30就离开87a，与87闭合。87A是常闭，就是 85 86之间没电流时与30接通，如果886断开，30与87断开同时与87a相通。
五脚继电器5个脚有两个是线圈引出脚，另三个是触点，一个常开、一个常闭、一个是中间触点。电磁式继电器主要由电磁机构和触点组成。电磁式继电器有直流和交流两种。
五角继电器使用方法及接线图：三只脚的那一边中间脚是输出触点的公共端子，另外两个引脚是线圈，即接驱动端 另外2个脚那边分别是常开和常闭触点。
五个脚的继电器通常包括两个线圈引脚和三个触点引脚。接线时，需要根据继电器的具体型号和规格，以及所需控制的电路来确定具体的接线方式。首先，要明确五个脚的功能。一般来说，五个脚中会有两个是用于线圈的，这两个脚需要接入控制电压，以控制继电器的开闭。
五脚继电器通常包含两个线圈端子和三个触点端子。其中，两个线圈端子用于连接控制电压，以控制继电器的开关状态；三个触点端子则包括一个公共触点和两个转换触点，一个是常开触点，另一个是常闭触点。在接线时，首先需要将控制电压连接到继电器的两个线圈端子上。
