家庭吊扇接线图?

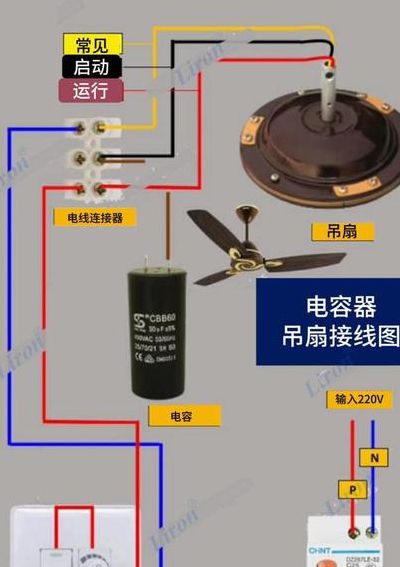

1、家用吊扇接线图如下:从吊扇本体出头有2根导线,一根为启动线、一根为运转线,一根为共线。运转线与启动线间的阻值最大,共线与启动线间的阻值最小,共线与运转线间的阻值居中。家用吊扇接线注意:需要分清零火线的,一般黑色线是零线,红色线是火线,接线时,先用工具剪掉线头绝缘分,露出线芯。

吊扇接线图解(吊扇接线图和接法图)

2、吊扇开关接线图如下:从吊扇本体出头有2根导线,可以把它看成一根启动线、一根运转线及一根共线,其中运转线与启动线间的阻值最大,共线与启动线间的阻值最小,共线与运转线间的阻值居中。

3、吊扇的电源接线方法请参考附图及以下说明:从吊扇本体出头有三根导线,可以把它看成一根启动线、一根运转线及一根共线,其中运转线与启动线间的阻值最大,共线与启动线间的阻值最小,共线与运转线间的阻值居中。将电源的零线与共线连接,电源的火线接入调速器后,调速器的出线与吊扇的运转线连接。

4、吊扇开关接线图示例如下:火线进线端连接至开关的火线端子,开关的火线端子再连接至吊扇的火线端子;零线则直接连接吊扇的零线端子,无需经过开关。整个接线过程简单明了,确保了电路的安全性和稳定性。

5、吊扇调速器的接线很简单,与接吊灯的接线类似。经典的连接方式:火线(搭电笔氖泡会发亮的)接调速器的L端子,调速器的另一个端子接吊扇,吊扇的另一个端子接零线(搭电笔氖泡不会发亮),吊扇和调速器的接线就完成了。吊扇调速器的接线 1,电机出来三条线,红,蓝,黑。

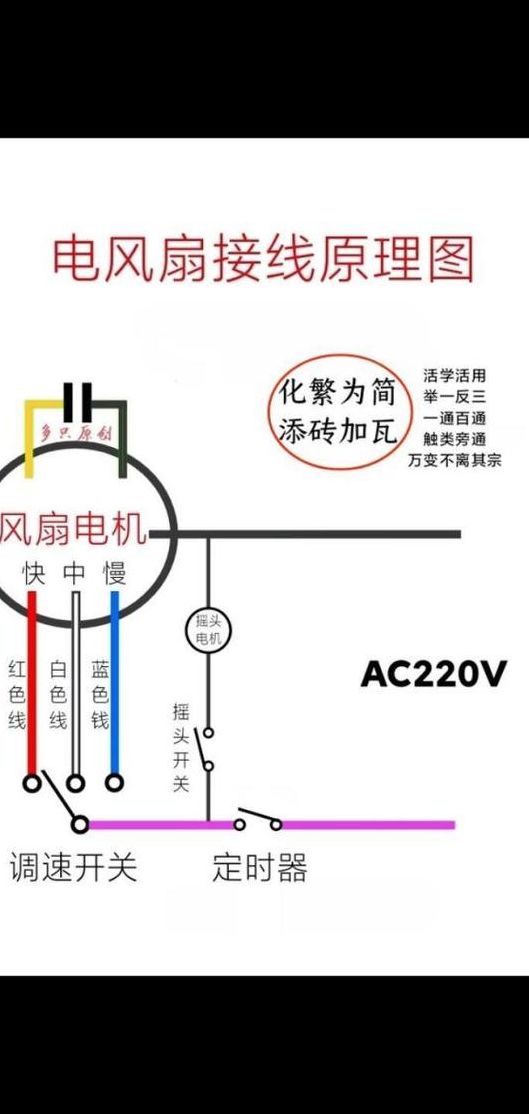

吊扇接线图

通常吊扇电机的三根出线是红、兰(绿)、黑,电容的两根线接在红、兰上面,然后红接到开关或调速器接相线,黑接零线。 如果颜色分辨不出来,可以利用万用表。分别测量三根出线中两两之间的阻值,如果线圈没有问题,两线之间较大阻值是另外两个较小阻值之和。为两个线圈的尾是连在一起的。

吊扇接线图解(吊扇接线图和接法图)

家用吊扇接线图如下:从吊扇本体出头有2根导线,一根为启动线、一根为运转线,一根为共线。运转线与启动线间的阻值最大,共线与启动线间的阻值最小,共线与运转线间的阻值居中。家用吊扇接线注意:需要分清零火线的,一般黑色线是零线,红色线是火线,接线时,先用工具剪掉线头绝缘分,露出线芯。

吊扇的调速器一般有2种,传统的电感型调速器,一般有5档,速度依档递减。新型的可控硅无级调速器,可以实现细微的无级调速。新型的无级调速器接线法:我们先来看图:这种调速开关解法十分简单只要把火线串联到调速开关里即可,开关上只有两个接线端,这两个接线端分别接火线进入和火线出即可。

吊扇开关怎么接线

我们先来看图:这种调速开关解法十分简单只要把火线串联到调速开关里即可,开关上只有两个接线端,这两个接线端分别接火线进入和火线出即可。需要注意:这两个接线端一定要接火线,零线是不经过调速开关的。无极调速开关工作原理:调速旋钮是一只带开关控制功能的470kΩ的可变电位器。

吊扇开关接线图如下:从吊扇本体出头有2根导线,可以把它看成一根启动线、一根运转线及一根共线,其中运转线与启动线间的阻值最大,共线与启动线间的阻值最小,共线与运转线间的阻值居中。

我们需要准备好吊扇的调速开关器,通常上面会有4个连接用的插脚,分别用来接输入电源和输出电源,有一个是旋转的开关,用来调节吊扇的调速。了解清楚之后,接下来从第1个插脚和第3个插脚依次接入,再从第2个插脚和第3个插脚接出。

工业吊扇多少钱

1、目前,市场上的大型工业吊扇价格一般从几千元到几万元不等,对于有特殊要求的大型吊扇,报价可能会更高。价格构成中包含了包装、运输、安装及质保等一系列服务费用,因此,在选择厂家时,这一点尤为重要。

2、公司供应:工业大吊扇、大型工业风扇、工业风扇、大吊扇等。价格:12000元(价格来源于网络仅供参考)在一些工业生产中,大吊扇具有很广发的应用,它不仅具有排风效果好的特点,还具有排风范围广的特点。

3、在使用上装饰吊扇转速比传统工业吊扇要低,风量要小,可正反转,其作用主要是为了调节空气流动。据国外报道,在空调房间内使用装饰吊扇要比不使用吊扇节能15%-35%。
