网线测试仪的使用方法（网线测试仪使用方法如何测试板面的）

网线测试仪使用方法是怎样的

网线测试仪使用方法如下：材料准备：测线仪、网线等等。经常用的网线测线仪，一般是比较简单的链路测试。拿到网线测线仪后，先打开电源的开关。这个时候就可以看到电源指示灯就亮了，亮灯的是测线仪的主设备。没有亮灯的是测线仪的副设备，一般都是一个主设备和一个副设备。

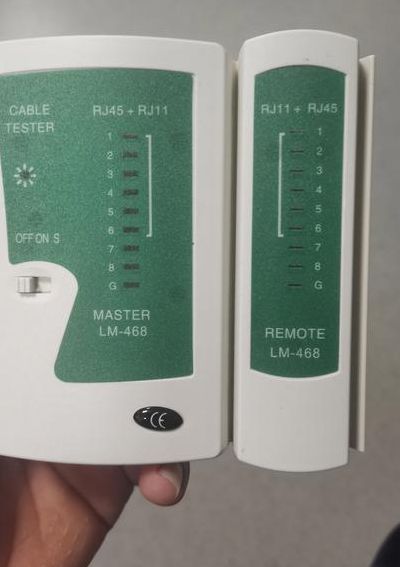

使用方法：将网线两端的水晶头分别插入主测试仪和远程测试端的RJ45端口，将开关拨到“ON”，这时主测试仪和远程测试端的指示头就应该逐个闪亮。（1）直通连线的测试：测试直通连线时，主测试仪的指示灯应该从1到8逐个顺序闪亮，而远程测试端的指示灯也应该从1到8逐个顺序闪亮。

网线测线仪上的ON代表开关，S代表慢档。网线测线仪的使用方法：将网线两端的水晶头分别插入主测试仪和远程测试端的RJ45端口，将开关拨到“ON”（S为慢速档），这时主测试仪和远程测试端的指示头就应该逐个闪亮。

：首先将网线检测仪的电源打开，检查是否有电。2：网线检测仪在测量时，先将电源开关关闭，需要将一条网线的两端，一端接入该测试仪主机的网线接口上，另一端接入测试仪副机的网线接口上。然后将主机上的电源打开，观看测试灯的显示状况。

测试网线物理连接状态用的，将想要测试的线的两头插入测试仪设备上的RJ45接口上即可如果做的是直通线，则测试仪上的灯会按照编号顺序闪烁，网线一共8根，每个灯表示一根，8个灯轮流闪亮了就表示线是通的，不亮就表示这根不通。

使用网线测线仪的步骤如下：将网线测线仪的发射端和接收端分别连接到待测网线的两端。确保连接稳定。打开网线测线仪的电源开关，此时测线仪的指示灯应该会亮起，表示设备已正常工作。在发射端，按下测试按钮，测线仪会发送信号到网线。接收端应该会显示相应的指示灯，表明接收到了信号。

观察指示灯：测线仪的两端都有八个数字指示灯。当测试开始时，会看到两端的第一盏灯同时亮起，这说明第一个位置的网线已经接通。接着，只要数字灯按顺序依次亮起，且两端显示的数字顺序一致，则说明网线是通的。正常情况：数字灯按顺序从1到8依次亮起，两端显示的数字一致。

B序：1号口橙白；2号口：橙；3号口：绿白；4号口：蓝；5号口：蓝白；6号口：绿；7号口：棕白；8号口：棕。

网线测试仪种类繁多，但使用最广泛且普及度高的类型，通常分为两部分，分别连接网线的两端。通过观察两端测试仪上的LED灯，可以判断网线的质量。如果两端的LED灯按顺序依次闪烁，那么这条网线的传输质量是良好的。在进行网线测试时，首先需要准备一个网线测试仪。

将网线两端的水晶头分别插入主测试仪和远程测试端的RJ45端口，将开关拨到“ON”（S为慢速档），这时主测试仪和远程测试端的指示头就应该逐个闪亮。⑴ 直通连线的测试：测试直通连线时，主测试仪的指示灯应该从1到8逐个顺序闪亮，而远程测试端的指示灯也应该从1到8逐个顺序闪亮。

我们经常用的网线测线仪，一般是比较简单的链路测试。我们拿到网线测线仪后，先打开电源的开关。这个时候我们就可以看到电源指示灯就亮了，亮灯的是测线仪的主设备。没有亮灯的是测线仪的副设备，一般都是一个主设备和一个副设备。
