三线接近开关接线图有吗?
1、pnp npn 三线制接近开关接线问题（附图）第一张图的正方形表示的接近开关，1，4，3表示3根电缆线，PNP接近开关的输出线是4号线，在电气回路里最终是接到-上去的。如果接PLC，必须输入PLC的pnp输入点，如果是中间继电器，必须接线圈的正极，线圈的负极接到0V。
2、）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。请见下图所示：2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。
3、三线接近开关接线方法，如图所示：三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。
4、磁性开关接线图如下：接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。三线制接近开关的接线：红(棕)线接电源正端；蓝线接电源0V端；黄(黑)线为信号，应接负载。
接近开关怎么接线?接近开关接线方法图解
两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。三线制接近开关的接线：红(棕)线接电源正端；蓝线接电源0V端；黄(黑)线为信号，应接负载。而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。
第一张图的正方形表示的接近开关，1，4，3表示3根电缆线，PNP接近开关的输出线是4号线，在电气回路里最终是接到-上去的。如果接PLC，必须输入PLC的pnp输入点，如果是中间继电器，必须接线圈的正极，线圈的负极接到0V。第二张图的长方形表示接近开关，画的是接近开关内部的简图。
直观接线图解/ 以一张实际示意图为例，NPN型接近开关，电源正极通过棕色线连接，负极通过蓝线。被控制设备，如继电器，只需一端接正极，一端接黄线和黑线即可。接线方法简单易懂，只要跟随图纸指示，轻松上手。在船舶应用中，接近开关尤为常见，比如在主机转速监测和增压器转速计数中，它们都是标准配置。
接近开关引线有棕色线蓝线和黑色线。DC型棕色接正极，蓝色接负级，黑色是输出。三线PNP常开型工作时，无感应时（万用表DC档，红笔接棕色线，黑笔接黑色线）黑线电压为电源电压。有感应时黑线（万用表红笔接正极）电压为0v左右。（此时对应的plc或其它设备输入端指示灯应有反应）。
接线图如下所示。所以他们接线的具体方法是：当NPN型三线接近开关为低电平输出模式时。棕色接正极，蓝色接负极，黑色接输入就可以了；当PNP三线接近开关为高电平输出模式时。棕色线接正极，蓝色线接负极，黑线一端接PLC输入。
两根线接近开关怎么和信号线相连...
1、二线制接近开关仅配备两根导线，一根用于提供24V的电源，标记为+24V，另一根则作为开关信号的输出，通常标记为信号线。在将其与PLC（可编程逻辑控制器）进行接线时，需要特别注意电源和信号的正确连接。首先，确保24V电源的正极（+24V）与PLC上的公共端子（即M端子）相连。
2、电源线（一般为棕色）接电源，信号线（二线一般为蓝，三线一般为黑）接PLC输入。注意型号即正输出还是负输出。
3、两线的接近开关能够感应金属或非金属的接近，具有接线无极性、中小型继电器都能驱动、无磨损等特点。主要体现在：1）检测距离：1~15mm.2）工作环境：温度-20℃~＋50℃。 防护等级：IP63）工作电源：AC190V~AC420V； 工作电流：≤160mA.4）驱动小型交流继电器或40A及以下交流接触器。
4、三线接近开关为二根线接DC24V电源，另一根为信号线；二线接近开关一根线接DC24V电源，另一根为信号线。两线的回路中必须带它允许电流的负载后，才接到电源中去。

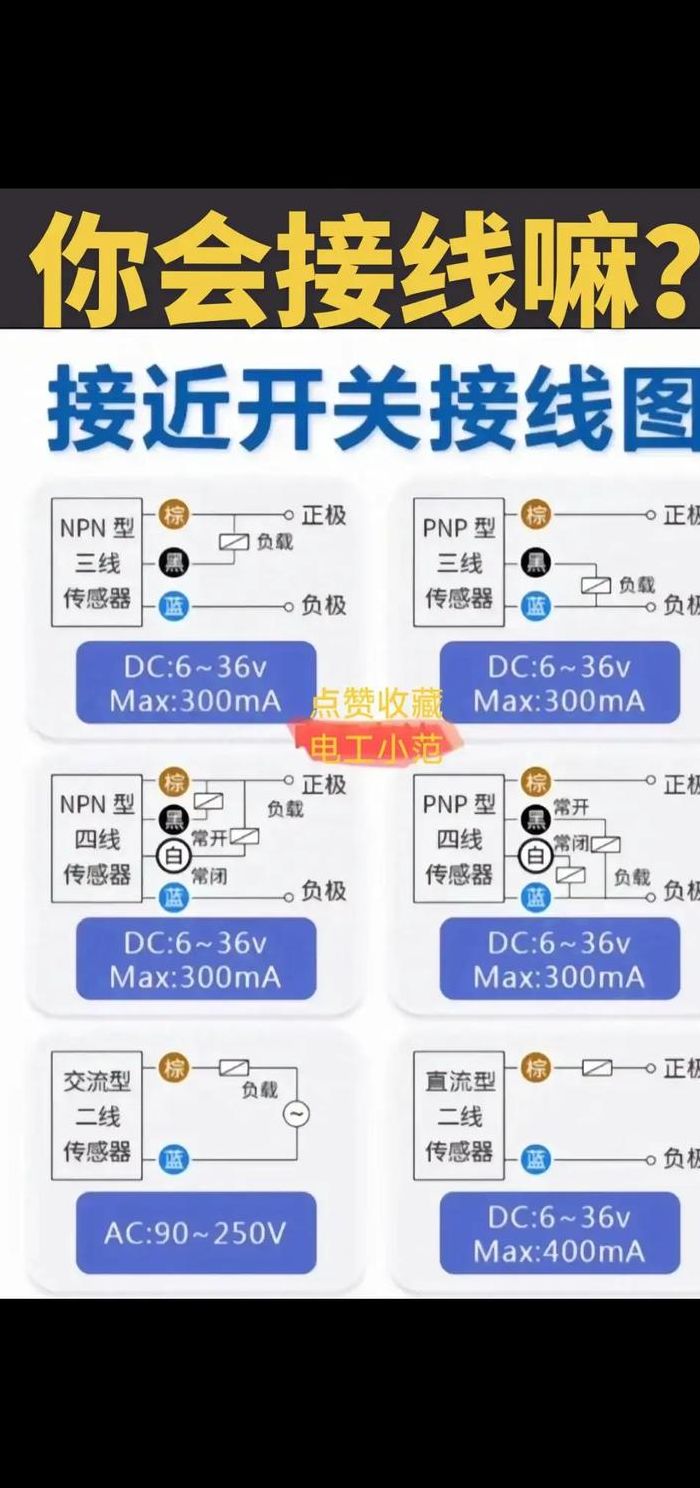

接近开关接线图

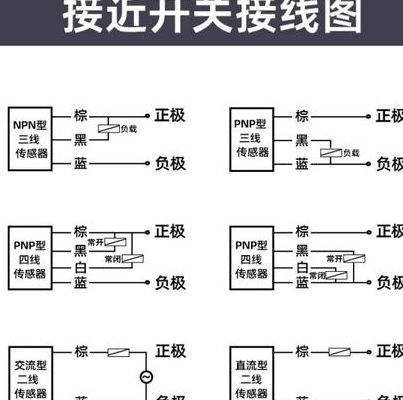

接近开关接线图 1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。请见下图所示：2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。
三线接近开关接线方法，如图所示：三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。
）检测距离：1~15mm.2）工作环境：温度-20℃~＋50℃。 防护等级：IP63）工作电源：AC190V~AC420V； 工作电流：≤160mA.4）驱动小型交流继电器或40A及以下交流接触器。5）接近时，指示灯亮；远离时，指示灯灭。两线制接近开关的基本接线图 如下图所示为两线制接近开关的基本接线图。
