温控器接线图（美控温控器接线图）

温度控制器的原理和接线图是什么?

1、有了控制原理图，我们就可以进行接线了，温控器的背面会有接线图。让我们以这个恒温器为例：1-2端是电源电缆，输入范围100-240V，一般用220V；端子3-5为输出端子，端子4-5为SSR固态继电器的信号输出端子，直接连接固态继电器。也可接交流接触器，N0/NC用于连接线圈，前提是电源通过端子4。

2、温度控制器的接线图描述如下：温度控制器通常包含电源接点、温度传感器接点以及继电器输出接点。电源接点用于连接供电线路，确保控制器能够正常工作。温度传感器接点则连接温度传感器，用于实时检测环境温度。继电器输出接点则用于控制加热或冷却设备的启停。

3、温度控制器，简称主温控制器或温控器。温控器接线图如下：原理：通过毛细管尾端感受冰箱内部的温度，并转为相应的压力。当低于旋钮预先设好的停机温度点时，接触弹片翻转，开关断开。当高于旋钮预先设好的开机温度点时，接触弹片翻转，开关接通。

4、智能PID温度控制器的工作原理是在温控电路中，它采集温度传感器的信号。当温度接近设定值时，控制器通过脉冲宽度调制（PWM）进行精确控温。这种控制器内部可以设置PID参数，即比例（P）、积分（I）和微分（D）作用，以实现理想的温度控制效果。 温度控制器的控制原理图示如下。

5、接线图如下：热电偶输入，应使用对应的补偿导线。热电阻输入，应使用低电阻且无差别的3根导线.输入信号线应远离仪器电源线.动力电源线和负荷线，以避免产生杂讯干扰。仪器电源线通常下致被动力电源干扰。仪器补外部杂讯干扰时，必须使用杂讯滤波器。

6、温度控制器控制原理图解析：下图展示了温度控制器的典型控制电路。电源接入温控器，温控器与温度传感器相连接。如果需要，可以仅作为温度显示器使用，或者增加固态输出功能。温控器输出的电流信号会接到固态继电器上，该继电器负责控制加热器的开关，以实现温度的控制。

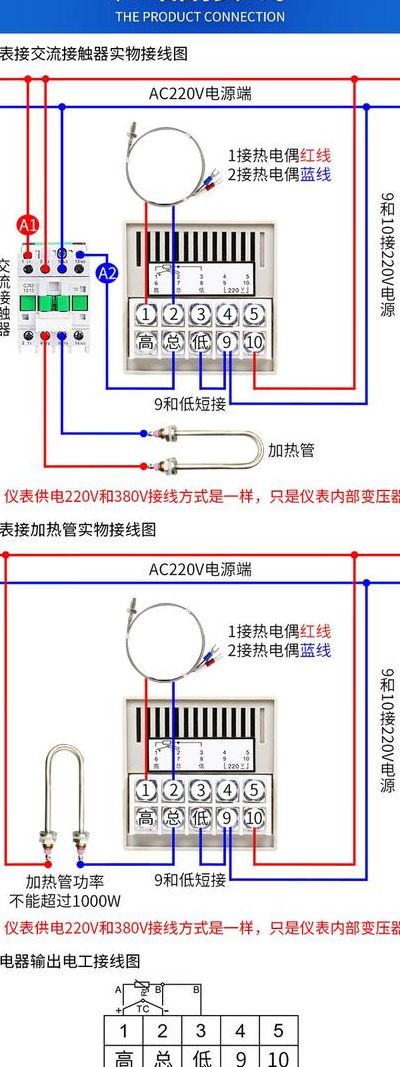

XMT-101温控器接线图

温控表用来设置稳定，电热偶用来测量温度，电热管则用来加热。

对于xmt-101接线图来说，中相标识为输入电源，2由内线连接，而高、总、低则由内线连接。因此，当你需要连接电源和热电偶（或热电阻）时，应当选择上面的2（3）位置。在实际操作中，接线应当遵循接线图上的标识和说明。

xmt101的接线方式如下：1号和2号端子应连接温度计。红线应该连接到1号端子，与电源中线进行串联。这样可以确保总相输出的连接正确。在低电压下，使用一个电磁继电器作为输出装置。请注意，输出应连接到功率不超过500瓦的设备。强烈建议您联系设备制造商，以获取更详细的安装指导。

在接线设计中，零线应当连接至接触器的A1或A2端口。而对于火线，应当将其接入温控仪的输出常闭或常开触点，具体选择取决于您的控制需求。若采用常闭触点，火线需先通过温控仪，再连接至接触器的A1或A2端口。同样地，零线与火线不可连接至同一端口。

XMT102数显温控仪接线图：数显温控仪采用了全数字化集成设计，具有温度曲线可编程或定点恒温控制、多重PID调节、输出功率限幅曲线编程、手动/自动切换、软启动、报警开关量输出、实时数据查询、与计算机通讯等功能。

如图：智能数显调节仪采用最新型的专用芯片制成、齐全的输出和调节规律供选择、具有掉电保护功能、精度等级±0.3%FS±1dig、具有全输入功能，使仪表能起到一表多用、线性输入时量程可随意迁移、显示清晰直观、可靠而实用的仪表安装结构。

怎样看冰箱温控器的接线图?

1、冰箱温控器的 H C L三个脚连的线所表示的意思：H接棕色线，是电源的火线；L接灰色线，是灯的火线；C接白色线，是压缩机的火线；H--接供电端，C---接压缩机控制端，L---接温度补偿控制端。

2、如果你使用的是热电偶的传感器，那么你就接1和2两个端子，1负2正。如果你接的是热电阻的话，那么一般红色的一端接在3号端子上，其余两个接在1和2上。15和13用根导线连起来，12接在接触器上，接触器的另一段接在16上，组成一个回路。15和16是接交流电源。

3、冰箱温控三个接线端子，有H，L，C三个接线端子。H，L为手动开关，L，C为温控开关，电源线接H或L，C接压缩机。 还有一种标记是6，3，4三个接线端子，6，3为手动开关，3，4为温控开关，电源线接6或3，4接压缩机。
