五孔带开关插座接线图（五孔带开关插座接线图解）

五孔插座带开关接线四个孔怎么办?

如家装有地线，插座中间接地线即可，其他按图接线就行了。

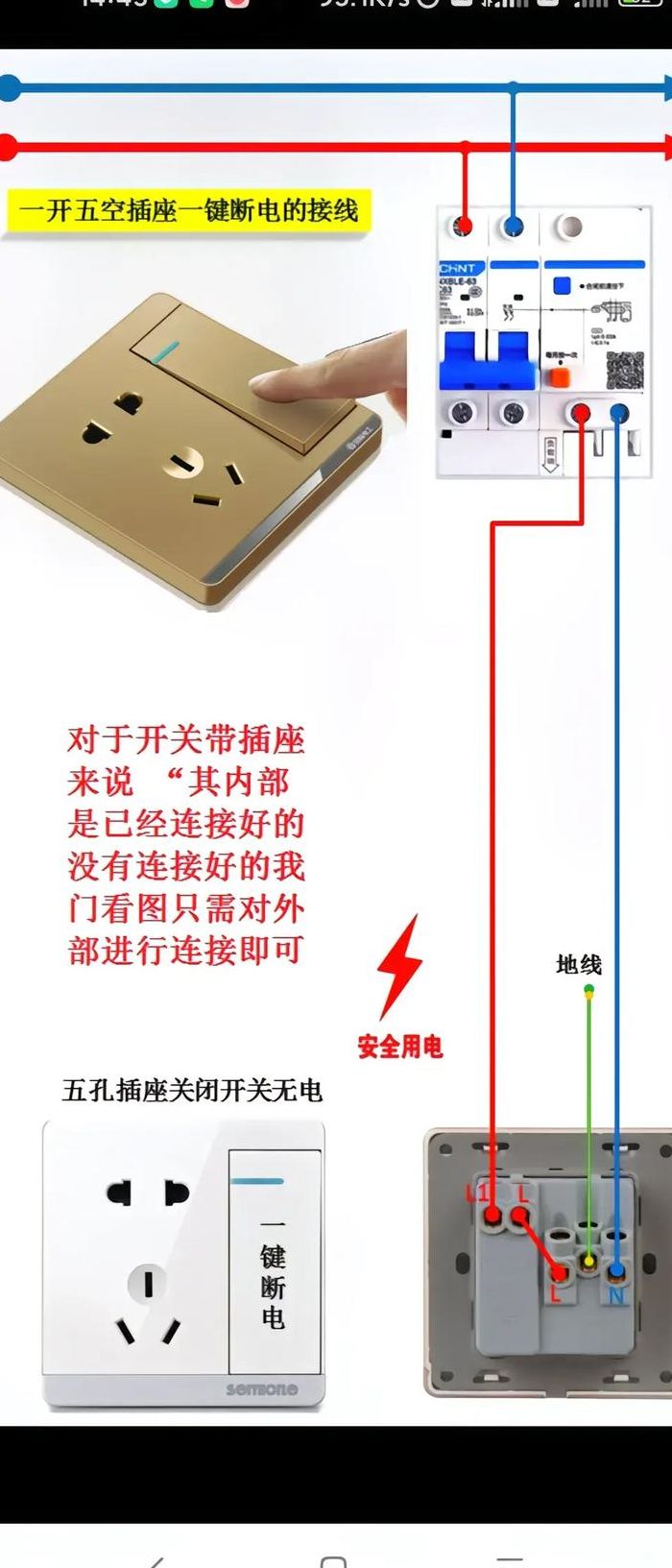

一开五孔插座(插座带开关)有的只有四个孔(其实内部插座的L与开关的公共端已连通，因单控没有L2)，如下图：开关当电灯开关用 此时插座一直通电，开关“开”电灯亮，开关“关”电灯灭。火线接L、零线接N，地线接E(或有类似的符号)。L1接电灯的正极，N接线至电灯负极。如上图所示。

四个接线柱的一开单控五孔开关插座，如果是开关控制插座，则L1接火线，N接零线，地接地线。如开关控制灯，则按如下图接线。

五孔带开关插座怎么接图片

先来看一下常见的五孔插座是什么样的，如下图。五孔插座的内部已经连好线了，我们只要对应的接入电源就行了。插座的背面有五个接线柱，分别标有L、N、E，LL1L12。L接火线，N接零线，E接地线，其他的接法根据插座的用途不同，接法也有所区别。

因为 施耐德一开五孔这种开关插座、开关与插座内部已有连片，所以无需再在外面接线孔另接跳线，下图是 施耐德一开五孔的两种接线图供参考：这种开关只有一个接线孔，接线时更方便，省时又省事。

一开五孔插座一般有三种接线方法：开关控制插座 火线接开关L1，开关L接插座L，零线接插座N，地线接插座E(有接地符号)。开关控制电灯(照明借用插座电)火线接插座L，插座L接开关L，零线接插座N，地线接插座E(有接地符号)。开关L1接电灯控制线到电灯正极，插座N接电灯零线到电灯负极。

五孔带开关插座接线图片如下：工具/原料：开关一个、电线三根。连接零线接口 拿一根电线，将这根电线接入到开关最右边的零线接口里面。连接火线接口 再拿一根电线接入到零线旁边的火线接口里面，将里面的螺丝拧紧。

六根线怎么接五孔插座啊

1、先来看一下常见的五孔插座是什么样的，如下图。五孔插座的内部已经连好线了，我们只要对应的接入电源就行了。插座的背面有五个接线柱，分别标有L、N、E，LL1L12。L接火线，N接零线，E接地线，其他的接法根据插座的用途不同，接法也有所区别。

2、首先，让我们了解标准的五孔插座的外观，如下图所示。五孔插座的内部电路已经预先连接好，用户需要做的只是将电源线正确接入。插座的背面设有五个接线端子，分别标记为L、N、E，以及可能的附加标记如LLL3。其中，L代表火线，N代表零线，E代表地线。不同的接线需求可能会有所差异。

3、一般电源五孔插座，两孔与三孔插座内部已经连接好，不需要再考虑插座问题。房屋电源暗管布线，都是采用电源直接并联连接的。现在的六条线，应该有三条线是从上一个插座或者是空气开关来的，还有三条线是去它后面的电源插座的。这样只需要将三色同色线并联在一起，接在当前插座上即可。

4、区分插座左右接线端的方法人面对插座，插座上于左手一方一致的为左，与人右手一方一致的为右。打开插座的面盖，一般可看到三个插孔一般可看到带有英文字母标识的N和L，标N的在左面接电源的零线；标L的在右面接电源的火线。

五孔插座,带开关的线路该怎么接?

1、首先，确保断开电源，以确保安全。 将红线连接到开关的“L”端口，这是火线连接的位置。 将黄线连接到开关的“N”端口，这是零线连接的位置。 如果你的开关带有接地端口，但是线路中没有绿/黄线（接地线），那么接地端口可以不用连接。

2、将火线接入开关的一端，然后将开关的另一端接到灯泡的一端。 灯泡的另一端直接连接到零线。 插座的接线首先将火线直接并联到开关的火线端，然后将地线直接接地线端。 插座的另一个孔连接到零线。 插座的反面标有L（火线）、N（零线）和地线端口，只需按照标识对应连接即可。

3、亲，五孔开关插座一般有两种接法，一种是开关控制插座接法，一种是插座即插即用开关另控负载，比如照明等接法。电路火线插入开关区域的接线桩任一插孔，零线插入N孔，地线插入地线孔。五孔插座怎么接线，五孔插座接线五孔插座的内部连接好后，只需接入对应的电源就可以。

4、施耐德带开关五孔插座的接线步骤如下：如想要实现功能一，电源火线先进COM端子，电源零线接N线端子，接地线接到接地端子。如想要实现功能二，电源火线分别接COM端子和L端子，零线接N线端子，负载接LOAD端子，接地线接到接地端子。

5孔带开关的插座怎么接线?

将火线接入开关的一端，然后将开关的另一端接到灯泡的一端。 灯泡的另一端直接连接到零线。 插座的接线首先将火线直接并联到开关的火线端，然后将地线直接接地线端。 插座的另一个孔连接到零线。 插座的反面标有L（火线）、N（零线）和地线端口，只需按照标识对应连接即可。

五孔带开关接法（开关控制该插座）如下：首先是认识接线柱，插座的背面有七个接线柱，分别标有【 L】、【N】、【E】【L11】、【L12】、【L21】、【L22】，其中【L】接火线，【N】接零线，【E】接地线，其他的接法根据插座的用途不同，接法也有所区别。

一开五孔+插座面板的连接方法如下。开关上的L孔和插座上的L孔接火线。插座上的N孔接零线，标有接地符合的孔，接地线。开关标有L1L2（不同的开关有不同的标法）的孔接灯的控制线。

孔带开关插座的接线方法如下：区分零线、火线和地线：使用电笔进行测量，确保准确区分。可使用不同颜色的线进行区分，以便于识别和连接。断电：在进行插座连接前，务必先断电，确保操作安全。连接线路：将电源的火线与开关接口连接。将零线与插座N接口连接。将地线与插座E接口连接。

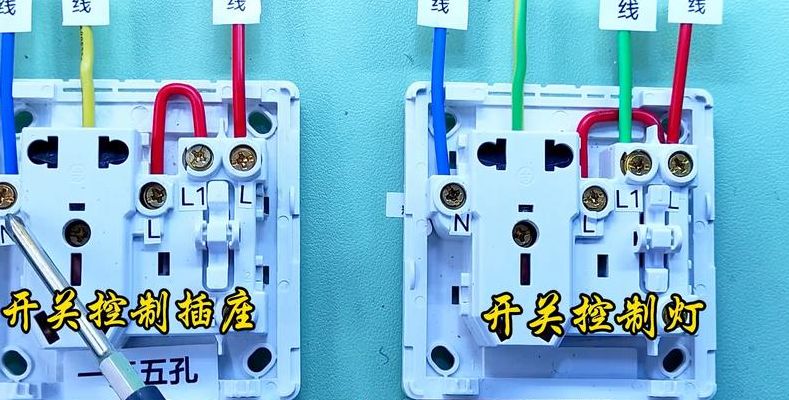

开关控制插座的接线如图所示：开关控制灯的百五孔插座接线如图所示：其中：红色代表火线；蓝色代表零线；黄色代表地线。当开关控制插座时，带电导线与开关的一个触点相连，另一个触点与插座的l之间引出一条短导线，零线与N相连，地线与E相连。

带开关的五孔插座的开关控制另一个五孔插座该怎么接线?

为了实现一个开关控制灯，另一个控制插座，需要使用双控（单刀双掷）开关。 两个双控开关分别控制灯和插座，每组开关包括三个接线点，其中一个公共点（刀）和两个静纳缓点（掷）。 首先，将火线接入每个开关的公共点（L1A和L2A）。

接线方法：首先户外插座零线，地线，火线正常接线。户内连接户外的火线接头接入带开关插座控制电路的L1接口，控制电路的L接口和插座电路的L口之间接一根短接线，其它正常接线，示意图见下图。接线效果是户内开关可控制户外插座供电，但不能控制户内插座的供电。

、开关是单独的，有二个接线桩，L1是火线输入L2是火线输出，火线输出可以通过开关控制插座的电源或灯的亮暗。2 、五孔插座的结构内部二孔插座的L与三孔插座的L相连，二孔插座的N与三孔插座的N相连，D是三孔插座的接地保护线的接口。

亲，五孔开关插座一般有两种接法，一种是开关控制插座接法，一种是插座即插即用开关另控负载，比如照明等接法。电路火线插入开关区域的接线桩任一插孔，零线插入N孔，地线插入地线孔。五孔插座怎么接线，五孔插座接线五孔插座的内部连接好后，只需接入对应的电源就可以。
