空调原理图解（空调原理图解说明）

变频空调工作原理图解

图1 变频空调工作原理 压缩机、冷凝器、膨胀阀和蒸发器是实现气体冷媒和液体冷媒互相转变不可缺少的四个部件。进入压缩机的是低温低压的气体冷媒，压缩机做功使低温低压的气体冷媒变为高温高压气体冷媒，高温高压气体冷媒经冷凝器散热后成为高温高压的液体冷媒，所以冷凝器吹出来的是热风。

交流变频中央空调器的原理是把工频交流电转换为直流电源，送到功率模块，同时模块受微处理器所送来控制信号的控制，输出频率可调的交变电源，使压缩机电动机的转速随电源频率的变化而做出相应的变化，从而控制压缩机的排量，调节制冷量或制热量。如图2-3所示为中央空调交流变频器工作原理方框图。

定频空调器、交流变频空调器、直流变频空调器的工作原理与实物基本相 同，区别是压缩机工作原理与内部结构不同。

首先，它采用变频压缩机，能够根据房间负荷需求改变压缩机的工作状态，从而实现节能；其次，它采用电子膨胀阀，能够有效地控制制冷和制热两种工况；第三，在制热时，系统的水侧换热器与电子膨胀阀之间设置了一段带保温的粗管，以防止大量的制冷剂积存于换热器中而影响换热。

变频控制器的原理框图如下所示，变频式空调器一般带有微机（电脑）控制。它检测室内外信号如温度（室内外温、蒸发器温、冷凝器温、吸气管口温、膨胀阀出入口温、变频开头散热片温等），风机转速，电动机电流等。并由微机发出风机、压缩 机运转速、制冷剂流量、阔的切换、安全保护等信号。

空调制热工作时，系统管路的制冷剂在四通阀的控制下，循环流动的方向与制冷刚好相反，这样外机温度交换器的温度很低，而室内机的温度交换器的温度很高，所以风扇吹出来的风是热风，为室内制热升温。这样室内机就不会产生冷凝器排出来的。

汽车空调电路原理图?

汽车空调电路图详解 打开空调A/C开关，空调是不会工作的，因为不开鼓风机的话，鼓风机电阻不接通，没有电源到AC开关。

汽车空调电路图详解：打开空调的A/C开关，空调就不工作了，因为如果不打开鼓风机，鼓风机电阻就没有接通，交流开关就没有电源。打开鼓风机开关，鼓风机继电器的电磁线圈打开，产生吸力。当鼓风机继电器打开时，电流将被分流。

答案：汽车空调电路原理图包含了电源、开关、压缩机、散热器、控制面板等组成部分的电路连接。主要原理是通过电源供电，经过开关控制，驱动压缩机工作，实现冷却剂的循环，从而达到制冷效果。解释： 电路组成：汽车空调电路主要由电源、开关、压缩机电机、冷凝器风扇电机、蒸发器风扇电机等部件的电路连接组成。

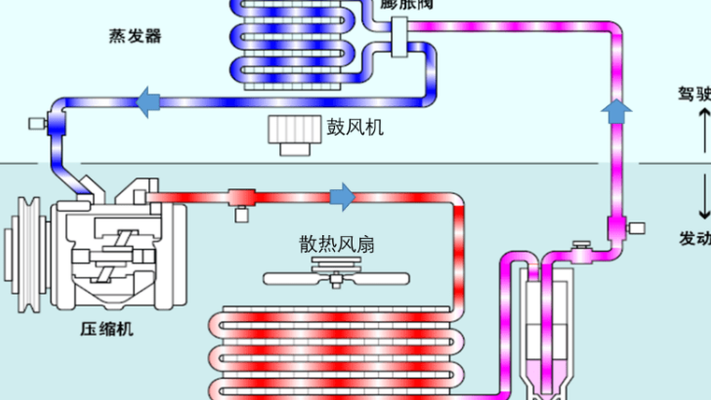

汽车空调制冷系统由压缩机、冷凝器、贮液干燥器、膨胀阀、蒸发器和鼓风机等组成。各部件之间采用铜管（或铝管）和高压橡胶管连接成一个密闭系统。

变频空调的工作原理与图解

变频空调工作原理的核心是制冷和制热原理，制冷和制热基于气体冷媒（如：氟利昂、无氟环保冷媒）变为液体冷媒时要排出热量和液体冷媒变为气体冷媒时要吸收热量的原理。图1为变频空调工作原理，电网的定频电能经变频器输出变频电能，变频电能驱动电机旋转，电机带动压缩机运转。

首先，它采用变频压缩机，能够根据房间负荷需求改变压缩机的工作状态，从而实现节能；其次，它采用电子膨胀阀，能够有效地控制制冷和制热两种工况；第三，在制热时，系统的水侧换热器与电子膨胀阀之间设置了一段带保温的粗管，以防止大量的制冷剂积存于换热器中而影响换热。

交流变频中央空调器的原理是把工频交流电转换为直流电源，送到功率模块，同时模块受微处理器所送来控制信号的控制，输出频率可调的交变电源，使压缩机电动机的转速随电源频率的变化而做出相应的变化，从而控制压缩机的排量，调节制冷量或制热量。如图2-3所示为中央空调交流变频器工作原理方框图。

定频空调器、交流变频空调器、直流变频空调器的工作原理与实物基本相 同，区别是压缩机工作原理与内部结构不同。

空调制暖和电辅加热的原理是什么?

空调制冷和制热都是利用制冷剂液态散热，气化吸热降温的原理，无非是系统管路内的制冷剂循环流动的方向不同罢了。夏季制冷工作时，室外机温度交换器的温度很高，而室内机温度交换器的温度很低，所以风扇吹出来的是冷气，为室内制冷降温。

美的空调制热和电辅热的区别在于制热原理不同。空调制热是利用空调系统的压缩冷凝热来加热室内空气。而电辅热则是一种通过电热丝加热空气的制热方式。空调制热是空调系统的基本功能之一。在制冷模式下，空调通过制冷剂循环将室内的热量吸收并排到室外，以达到降温的效果。

不要对电辅热再无孝迅陪所谓了，因为电辅热是将电能转化为热能的方式取暖，电暖热和家用小型取暖电器工作原理类似，电辅热内部是一个电阻丝，然后通电后将电能转化成热能传到房间内，不过内部的电阻丝会出现高温融化零件或者燃烧的事故。

空调制热是通过热泵来加热空气。热泵利用制冷循环原理，通过吸收室外的热量，将其转移到室内，实现取暖。而电辅热则是通过电能转化为热能的方式来加热空气。热传递方式不同 空调制热利用氟利昂作为媒介来传递热量。它通过室外机吸收室外的热量，然后将热量传递到室内机，从而加热室内空气。

依据此原理，有电辅热功能的空调就可以自动根据房间温度的变化来改变发热量，达到自动调节室内温度的目的，还有迅速、强劲制热的效果。区别三，温度控制方法不同。空调制热是通过遥控器手动调节温度。而空调电辅热是通过PTC电辅热技术自动感知外界温度来改变发热量，达到自动调节室内温度的目的。

干燥：加热室内的温度，让空气更加的干燥。辅热：制热通过电热丝通电加热进行辅助压缩机制热。空调制热是由内部压缩机进行制热，制热效果不好。

空调制冷原理是什么?

1、制冷：是按照介质的热胀冷缩来加以控制，室内的部分就是冷缩，室外就是热胀了，而又怎么热胀呢，那就是通过压缩机压缩介质作功，这样就会产生很大的热量，不就是热胀了，然后再通过一条毛细管一下又传到体积大很多的空间。

2、总的来说，空调的制冷原理在于通过制冷剂在系统内部的循环，实现室内外热量的转移，从而达到降低室内温度的目的。这一原理不仅适用于家用空调，同样适用于中央空调系统，只不过在具体实现方式上可能会有所不同。

3、空调制冷原理基于物理学中的热力学原理。具体来说：制冷剂循环：空调利用制冷剂在蒸发器中吸收热量汽化，然后通过压缩机的压缩转变为高温高压气体，再在冷凝器中释放热量液化放出热量，最后通过节流元件节流后重新进入蒸发器中，如此循环，达到制冷的目的。

4、空调制冷原理是利用沸点很低的制冷剂（如氟利昂）的相态变化过程，在这个过程中，制冷剂会吸收或放出热量。通过压缩机的抽吸压缩、冷凝器的放热冷凝、节流阀的节流降压、蒸发器的吸热汽化等过程的不断循环，达到使被冷对象温度下降的目的。

5、继续循环。 制热的时候有一个叫四通阀的部件，使氟利昂在冷凝器与蒸发器的流动方向与制冷时相反，所以制热的时候室外吹的是冷风，室内机吹的是热风。其实就是用的初中物理里学到的液化（由气体变为液态）时要排出热量和汽化（由液体变为气体）时要吸收热量的原理，同时蒸发热量。

6、简要总结工作原理：空调制冷系统主要由压缩机、冷凝器、膨胀阀和蒸发器组成。通过制冷剂的循环流动，在室内吸收热量并在室外释放，达到降温的目的。同时，通过控制压缩机的运转频率和膨胀阀的开度，可以精确控制室内温度，为用户提供舒适的室内环境。以上就是关于空调制冷原理的详细解释。

中央空调的工作原理是什么?

室外制冷机组对冷（热）媒体水进行制冷（或加热），然后通过水泵将冷却后的制冷剂（热）水输送到安装在室内的风机盘管机组。风机盘管机组采用当地回风的方式与室内空气进行热交换，达到室内空气处理的目的。

是室内空气的循环，也就是你说的室内吸进去再吹出来。原理，室内空气被空调内机吸进后，进行过滤和冷却后再吹出来。过滤：空调的室内机（俗称风口）内带各种过滤网或其他过滤装置。冷却：空调的室内机内带贯流风扇和蒸发器。空调即空气调节器（Air Conditioner）。

制冷原理：液体汽化制冷是利用液体汽化时的吸热、冷凝时的放热效应来实现制冷的。液体汽化形成蒸汽。
