接触器符号（接触器符号表示）

接触器标签上的符号和参数的含义

le：代表额定电流；Pe：代表额定功率。接触器：接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。

交流接触器1L3 L5L3是接触器电源侧，接三相电源。2T4T6T3是负载侧接负载。NO为常开触点，通电以后触点闭合，变常闭触点。NC为常闭触点，通电变学常开。

交流接触器的型号字母的意义为：LC：交流线圈；1：单个接触器；M：代表电压220V；C国产。

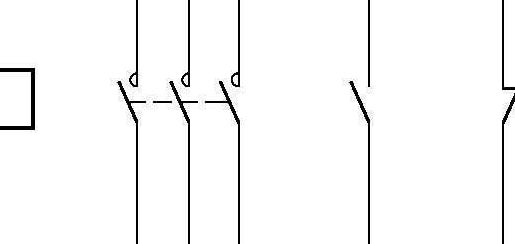

交流接触器在电气图中，交流接触器线圈一般用KM表示。下图所示为交流接触器的结构示意图及图形符号。交流接触器的组成部分 （1）电磁机构：电磁机构由线圈、动铁心（衔铁）和静铁心组成。

“C”表示接触器 ；“J”表示交流 ；“10”表示设计序号 ；“20”表示主触头额定工作电流 。还有线圈的控制电压，辅助触电的额定电流，使用时要特别注意控制电压的等级。

以交流接触器LC1D65M7C为例进行说明。其中每个数字字母的意义为：LC：交流线圈，1：单个接触器，D系列，线圈电流65A，M：代表电压220V，7：50Hz/60Hz通用，C国产。

电气原理图常用符号有哪些?

1、QS：刀开关。FU：熔断器。KM：接触器。KA：中间继电器。KI：过流（欠流）继电器。KT： 时间继电器。SB： 按钮。SQ：行程开关。

2、电气原理图常见的标有：QS刀开关、FU熔断器、KM接触器、KA中间继电器、KT时间继电器、KS速度继电器、FR热继电器、SB按钮、SQ行程开关。

3、以下是一些常见的电气原理图符号及其代表的电气元件或功能：电源：一般用直线表示，表示电路的输入。开关：一般用直线表示，表示可以打开或关闭电路的元件。灯：一般用一个矩形表示，表示电路中的灯泡或发光二极管等。

4、DB-直埋 .用电气符号大全 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪)PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 。

5、电工图符号：电工图中用以代表电器或电器的某个部分的符号。 电工图符号分图形符号和文字符号。图形符号旁一般均标有文字符号。在一张图上，相同文字符号表示同一设备；在文字说明中，此文字符号也代表此设备。

接触器的文字符号是()

接触器的文字符号为KM。文字符号是大写的KM，写成小写的km是错误的。交流接触器的文字符号是KM，接触器的文字符号是K，小写的km是线圈的文字符号。按老的标准，继电器或接触器的单文字符号为K，双文字符号为KM。

接触器的文字符号为KM。接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

“接触器”常用的文字符号：KM.接触器释义：分为交流接触器(电压AC)和直流接触器(电压DC)，它应用于电力、配电与用电。接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

看图最清楚，一般正规产品中各项产品性能参数都会表示出来。

接触器的文字符号是KM。接触器在之前用大写字母“K”来表示，现在统一用“KM”来表示。如果写成小写的“km”就表示线圈的符号，所以不要弄混淆了。

电气原理图的符号代表什么?

FU：熔断器。KM：接触器。KA：中间继电器。KT：时间继电器。KV：电压继电器。SA：开关的辅助触点。FR：热继电器。SB：按钮。

AL代表照明配电箱 AW代表电表箱 HAL代表（EW）DD手车式 SAL代表引下线与金属物体之间的空气中距离(M)SBX代表水表箱 AP代表的是动力配电箱。

电气图中 AP、AL、ALE、AT 、AW 含义 AP---动力配电箱，AL---照明配电箱，ALE---应急照明配电箱，AT---双电源切换箱，AW---电表箱。

下面是【字符电路图符号大全】，供参考查阅。例如：KM表示中间继电器，QM表示电动机保护开关。

电气原理图是用来表明设备电气的工作原理及各电器元件的作用，相互之间的关系的一种表示方式。 运用电气原理图的方法和技巧，对于分析电气线路，排除机床电路故障是十分有益的。

W是Wire 电线的意思，在这里代表导线回路。X代表插座，WX就是插座回路。L代表照明Light，WL就是照明回路。E是Emergency应急，WE就是应急回路，这些都是回路的编号。
