五孔开关插座接线图,一开5孔开关接线该如何接线?
1、接线图如下：红线是火线；蓝线是零线；黄线是地线。注意这种情况灯的零线必须与插座用同一条零线。因为插座一般都有漏电保护器，如果不用同一条零线，漏电保护器就要跳闸。
2、一开五孔开关背面有LLLLL5五个开关插孔。首先将红色的火线接入到L2接口。之后使用改锥将火线螺丝宁静，防止松掉短路。之后将连根黄色的零线接入到L3跟L5。
3、这种情况不太常见，开关控制插座。除非必要时候，否则大家都不会采取这种接法。
4、首先认识一下一开五孔插座，简单的说就是在同一个面板上，有1个开关，2+3孔插座。然后把一开五孔插座翻过来看它的背面。你会发现有字母和符合L N 地线的符号。L代表火线，N代表零线，地线符号代表地线。
5、一开带五孔的插座分为两种类型，一种是一开单控带五孔的插座，另一种是一开双控带五孔的插座。
五孔插座带开关怎么接线图解
1、准备好单开双控五孔插座。翻到背面。如下图：在开关插孔上接2根线。在接在开关插孔的2根线上再接上2根线。将开关插孔与插座插孔串联。如下图：就接线完毕了。
2、接线图如下：红线是火线；蓝线是零线；黄线是地线。注意这种情况灯的零线必须与插座用同一条零线。因为插座一般都有漏电保护器，如果不用同一条零线，漏电保护器就要跳闸。
3、双控开关带五孔接线方法如下：首先要了解接线柱，一般情况下，插座的背面有七个接线柱，分别标有【 L】、【N】、【E】【L11】、【L12】、【L21】、【L22】，其中【L】接火线，【N】接零线，【E】接地线。

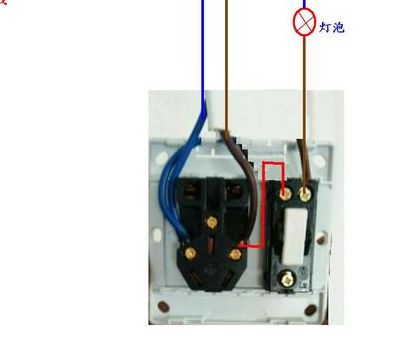

4、明线一开五孔双控开关接线图如下所示：比较常见的一开五孔双控开关正面 一开五孔双控开关的背面，此图是控制灯泡开关的接线图。
5、一开五孔插座有4个接线端口的，开关控制插座的接线方法 开关控制插座的接线方法，开关打开后插座才可以使用，一开五孔插座有4个接线端口的说明开关和插座内部已经串联，是比较方便的。
一开五孔插座一根火线一根零线要怎么安装?
1、可以参照接线，只有一根火线和一根零线，可直接接到你的插座上边的两个接线位置（即两孔插孔的对应位置）插座中间的那个接线位置是接地线的，一般没地线就空着不接线，开关接线照图片比着接即可。
2、一个火线一个零线可以接一开五孔开关。有两种基本接法：一个火线一个零线，即两线制接法。两线制有两种接法：A.控制插座法。见图图中红色为火线，蓝色为零线。B.控制照明灯接法。
3、只有一根火线一根零线，接一开五孔的时候，关了灯插座还可以用。
4、接一开五孔需要使用一个五孔插座和一个五孔开关，同时需要保证插座和开关上有对应的线号标识，如L、N、LLL3等。根据您所提供的情况，墙上只有一根火线和一根零线，因此需要进行线路拓展，将一根火线扩展成五根火线。
5、一开五孔开关的安装方法 首先要认识火线(L)、零线(N)和地线(E)，L、N、E字母插座开关后面一般都有标示，火线一般为红色，零线一般为绿色，地线一般为花色。
6、必须要有三根线才行，也就是要有火线、零线和照明灯的控制引线才行，缺一不可。如果只有火线和零线，只能接插座，或者是通过开关控制插座；如果只有火线和照明灯的引线，只能接开关使用赖控制照明灯。
一开5孔插座怎么安装有图
首先将一根黄色的电线接入到开关控制的L1接线柱。之后将一根红色的电线接入到开关控制的L2接线柱。之后再将一根黄色电线接入插孔端的L3。之后将L1跟L3接线柱的线连接起来。之后将一根红色电线连接L2接线柱。
连接N号接口 先拿一根电线，将这一根电线连接上开关右边的N号接口。将下面螺丝拧紧 接入后将接口下面的螺丝给拧紧，再拿起红色的火线。
一开带五孔的插座分为两种类型，一种是一开单控带五孔的插座，另一种是一开双控带五孔的插座。
安装一开5孔插座，准备好插座，将插座的外壳直接用力抠下来，将开关的护盖抠下来；具体的操作步骤如下：准备好插座。将插座的外壳直接用力抠下来。将开关的护盖扣下来。
