压力传感器接线图（两线制压力传感器接线图）

消防压力开关怎么接线图解

1、消防压力开关的接线图如下：将电源线的火线和零线分别接到开关的L和N端子上。将消防泵的进水管路上的压力传感器的两个接线分别接到开关的C和NO端子上。

2、电源输入：这是从电源线路连接到压力开关的接线端子。一般情况下，有两个电源输入端子，一个是相线（L），另一个是零线（N）。压力输入：这是来自消防水源或水泵的压力信号输入端子。它通常被标记为P。

3、首先，将消防压力开关的供电端与电源的正负极相连。这样可以为压力开关提供电源，使其能够正常工作。 然后，将压力传感器的两个接线端子分别连接到消防系统的供水管道上。

远传压力表如何接线?

1、远传压力表的红黄绿三根线通常分别代表电源线、信号线和地线。一般来说，红线接电源正极，黄线接信号输出，绿线接地。但具体接线方式还需根据压力表的型号和规格来确定，建议参考产品说明书或咨询专业技术人员进行正确接线。

2、远传压力表接线方式：确定压力传感器量程和输出范围。测量传感器输出端输出信号（电压或电流）。把输出信号折算成压力值。查看折算后的压力值与显示表是否一致，不一致可能是显示表量程与传感器量程没有对应上。

3、用电阻挡量压力表任意两颗线，选取最大阻值的两颗接+10v和gnd另一颗接in。适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在电阻远传压力表内部设置一滑线电阻式发送器。

4、压力变化时，电位器滑动端的位置也随之改变。需要设定变频器的参数：运行指令来源=外部端子。频率指令通道=PID。P值，I值，D值。频率上限。频率下限。目标压力。

5、远传压力表的三个接线端点一般是这样排列的，从上往下：0位、5V 位、中间位（即指针动触点）。0位与中间位提供压力反馈信号。远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

6、用电阻挡量压力表任意两根线，选取最大阻远传压力表值的两颗接+10v和gnd另一颗接入，如果不行，把最大阻值的那两颗线对掉即可。远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

四线制压力传感器怎么接线?

1、一般红色接电源正，黑色接电源负， 其他蓝或者绿就看各个厂家。压力传感器的接线哟看品牌的，不同的生产厂家是不一样的，千万别乱接，接错的话会烧坏传感器的。

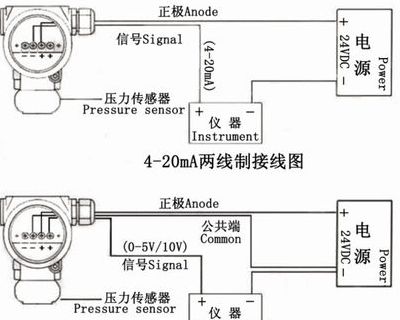

2、压力传感器两线制比较简单，一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极，这种是最简单的。压力传感器三线制是在两线制基础上加了一个线，这根线直接连接到电源的负极，较两线制麻烦一点。

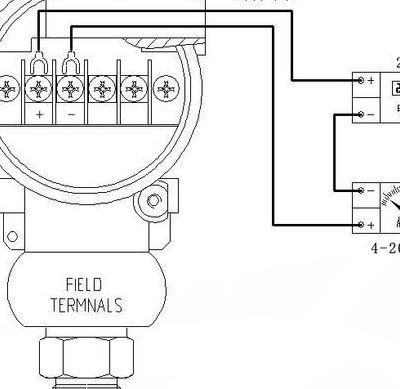

3、接线方式为：两线制： 直流电源 （DC 24V ）通过两根线向现场的变换器供电，同时这两根线又是输出信号（ 4～20mA ）的传输线。对于DCS来说，此两线制属于无源信号。三线制：两根传输信号，另外一根提供供电。

4、四线制压力传感器是两个电源输入端，另外两个是信号输出端。至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。
