家用空气开关接线图（家用空气开关怎么接线）

空气开关接线图安装方法是什么?

可以利用开关箱里那个出线端没有接线的空开关做2个插座的电源空开。接线如下图所示：图中，蓝色线是零线N接进线总开关上的N接口；红色线是火线L接空的那个空气开关；绿色线是保护接地线PE，标准规定颜色是黄绿双色线，连接到配电箱中该花色的线上。

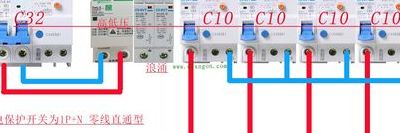

空气开关接线如图：电源接空气开关上端，空气开关下端接负荷。支路空气开关全部并联到总开关的下端。

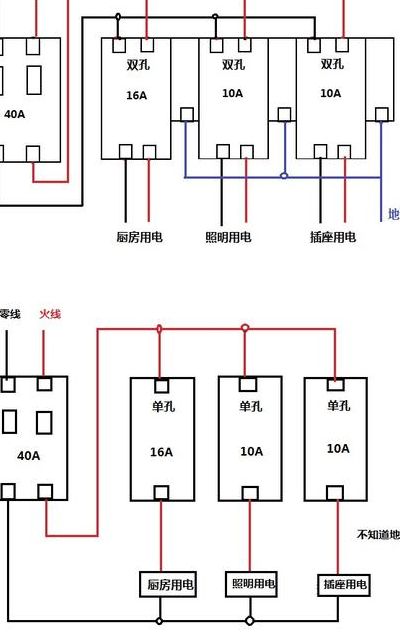

两相空气开关，亦称为2P空气开关，其接线方式如下图所示。若空气开关未标注L与N，请遵循左零右火的接线习惯进行接线。 漏电保护器，亦称漏电空气开关，其火线与零线的接线方法如下： 家用空气开关接线原理图。 家用空气开关接线图。

空气开关四个接线端,怎么接线?

1、首先如果是室内接线的话，下方字母标有N的就接零线，零线都是需要从这里开始接的，标有A1字母的是照明线，标有A2的是接插座的分路线，标有A3是接空调的分线。再就是接进户线，标有N字母的是接零线，标有L字母的是接火线。

2、通常是上端接进线，N接零线。ABC相上顺序一至就可以了。

3、第一步，要把需要接入的导线头部的绝缘层剥落掉长5cm，使内部导电材质漏出。第二步，要先确定好空开的上下面的方向，用来区别进线和出线端，通常空开壳体上都有箭头标志，上边是进线，下边是出线。然后把火线，接入到上边左面的接线点。第三步，把零线接到上边右面的接口。

4、空气开关出来的两个端子指的是零线，与火线端子这两个。插座通常来说是只有三个端子的，也就是那三孔插座，一孔为火线端子，一孔为零线端子，第三孔为保护线端子，至于你所说的第四个端子由于没有图片，不好说明，要传个具体的图片才好说明，也有可能是厂家所设计的一个备用端子。

5、三相四线空考接线方式如图：图中LLL3即上线三相火线、TTT3即下线三相火线，N为零线。且L1与TL2与TL3与T3分别一一对应即空开上下口的对应三相。

6、你好：图中的照片是【4P 三相空气开关】。【四孔、三相插座】最上面的端子连接【保护零线（PE 黄、绿双色线）】，位置在配电箱里。图中 4P 三相空气开关【下口三根线（黄、绿、红电源）】，连接插座的三个孔位即可。

空气开关怎样接线图解

空气开关安装方法图解：1P空气开关又称单极空气开关，它只有一个进口和一个出口，所以只要接火线。两相空气开关又称2P空气开关，它的接线如下图所示，如果空气开关没有标记L与N，那就按照左零右火的习惯接线就好。

可以利用开关箱里那个出线端没有接线的空开关做2个插座的电源空开。接线如下图所示：图中，蓝色线是零线N接进线总开关上的N接口；红色线是火线L接空的那个空气开关；绿色线是保护接地线PE，标准规定颜色是黄绿双色线，连接到配电箱中该花色的线上。

三相四线空考接线方式如图：图中LLL3即上线三相火线、TTT3即下线三相火线，N为零线。且L1与TL2与TL3与T3分别一一对应即空开上下口的对应三相。

自动空气开关接线怎么接?

空气开关中有一个叫单向单线，这种线只可以保护开关中的一根火线，所以只需要将单向单线和火线连接，一般情况下，比较适合用在照明和小功率电器当中。用在一根火线和一根零线上，这种接法一般适用于220伏左右的电器，超过了则不适用，可以将一根火线和一根连线左右连接一下就可以了。

空气开关如何接线 首先，我们需要对不同颜色的电线进行了解，红色的是火线，蓝色的是零线，还有一种是黄绿相间的是地线。根据不同标志来接线，然后要将导线绝缘皮剥离5厘米的距离，使得导线露出来。然后要分清楚哪边是上哪边是下，就能够区分得了进线端和出线端。

电源线的接线 将电源线的火线(L)连接到空气开关的进线柱上，零线(N)连接到空气开关的零线柱上。这样可以确保电路的正常供电。负载线的接线 将负载线的火线(L)连接到空气开关的出线柱上，零线(N)连接到空气开关的零线柱上。负载线是指需要通过空气开关控制的电器设备的电源线。

空气开关接线图是左零右火呢,还是左火右零呢?

如果依安装规范之规定，面对人的方向，火线零线的顺序应为“左零右火”，即：左边是零线，右边是火线。如果不能确定，就用电笔测量一下就知道了。

现在入户箱一般用PZ30，进线的断路器是2P（极），左接L（相，火），右接N（零）。如果是4P，左边3个接L1－3，右边接N。插座应是左零右相（火）。

零线的对地的电压等于零（它本身跟大地相连接在一起的）。接进户线：在上方N接零线（蓝色）。在上方L接火线（红色）注意：地线不用进入开关。两相的安装方法：从接线盒里引出零线接空开左边接线柱，再从接线盒里引出火线接空开右边接线柱，空开出线接插座的话也按左零右火的接法。

空气开关接线是左火右零。并且首先如果是室内接线的话，下方字母标有N的就接零线，零线都是需要从这里开始接的，标有A1字母的是照明线，标有A2的是接插座的分路线，标有A3是接空调的分线。再就是接进户线，标有N字母的是接零线，标有L字母的是接火线。
